6. Upprepa inställningen för det andra ändläget.
7. Tryck fast DSMI:s skyddskåpa på husets
snäppspår igen (i förekommande fall).
Genom att bryta bort delarna med
brytkant kan skyddskåpan snäppas på
även vid godtyckligt positionerade
dämparfästen.
•
Kontrollera om ytterligare stötdämpare
eller anslag behövs. Ytterligare stötdämpare eller anslag är nödvändiga
i följande fall:
– Vid rörliga massor med masströghetsmoment som överskrider det
masströghetsmoment som fastställts som tillåtet
– När DSMI används utan luftkudde på frånluftssidan (t.ex. efter längre
pauser mellan de enskilda vridrörelserna).
Justering av DSMI med externt anslagssystem
Vid användning av externa anslag och stötdämpare:
•
Se till att följande angivelser följs:
– Träffpunkten i massans tyngdpunkten
(viktigt vid excentriska massor på
hävarmen)
– Max. tillåten anslagskraft
– Minsta anslagsradie r
min
(
Tekniska data)
– Användning av skyddsanordningar
(t.ex. skyddskåpa
Tillbehör).

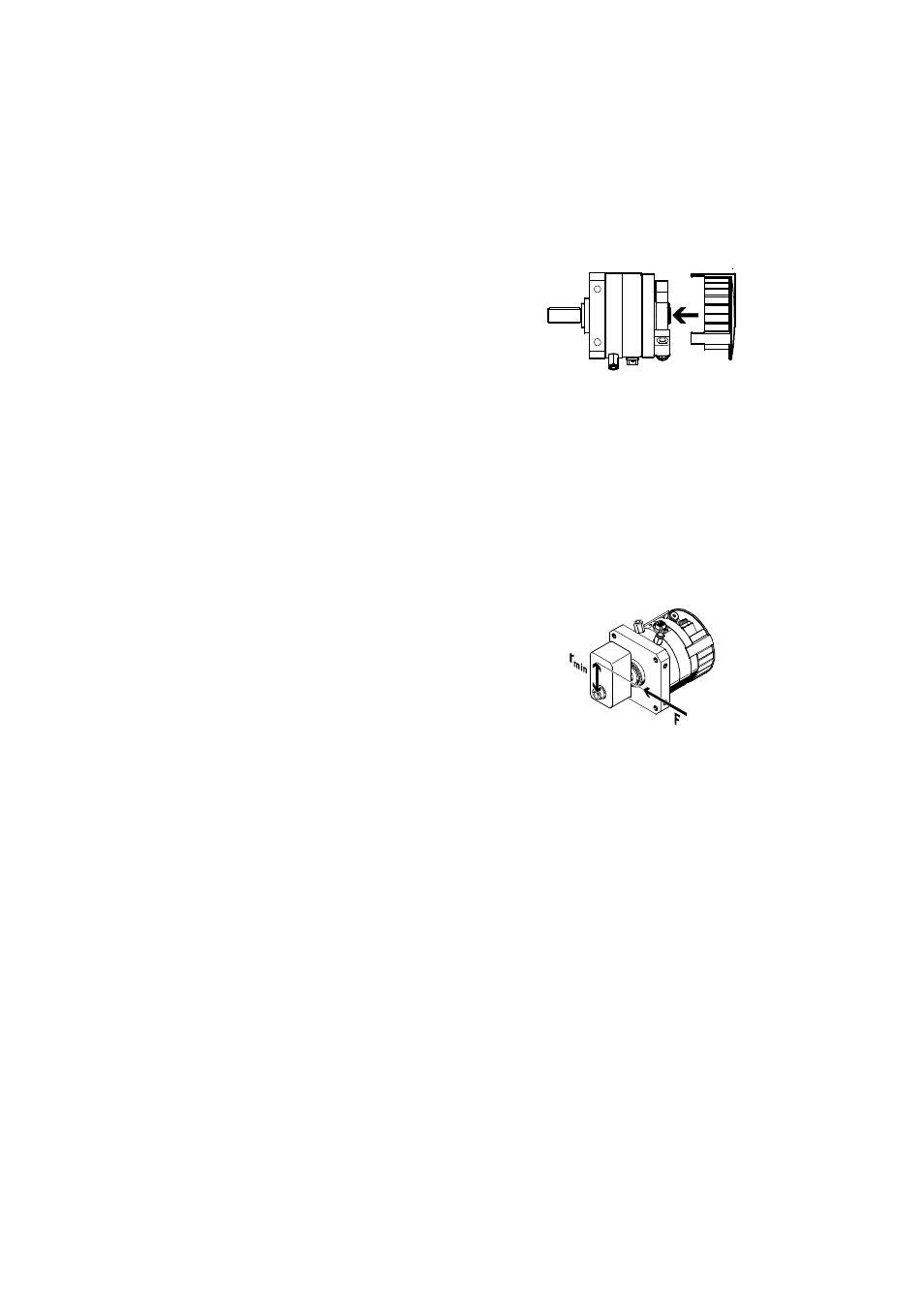

Bild 15
Bild 16
