DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
32
Pneumatisk montering
Information
Oreglerad drift utan positioneringssystem och utan extra externa strypback-
ventiler leder till att DSMI förstörs – även vid en enstaka påluftning för
teständamål.
• Observera att DSMI inte har någon strypning av de pneumatiska
anslutningarna.
DSMI får endast användas utan externa strypbackventiler vid elektroniskt
reglerad drift i kombination med ett positioneringssystem.
Vid elektronisk reglerad drift av DSMI i kombination med ett positioneringssystem:
Information
För elektroniskt reglerad drift gäller speciella monteringsföreskrifter.
• Vid den pneumatiska monteringen ska informationen i beskrivningarna till
positioneringssystemet beaktas.
•

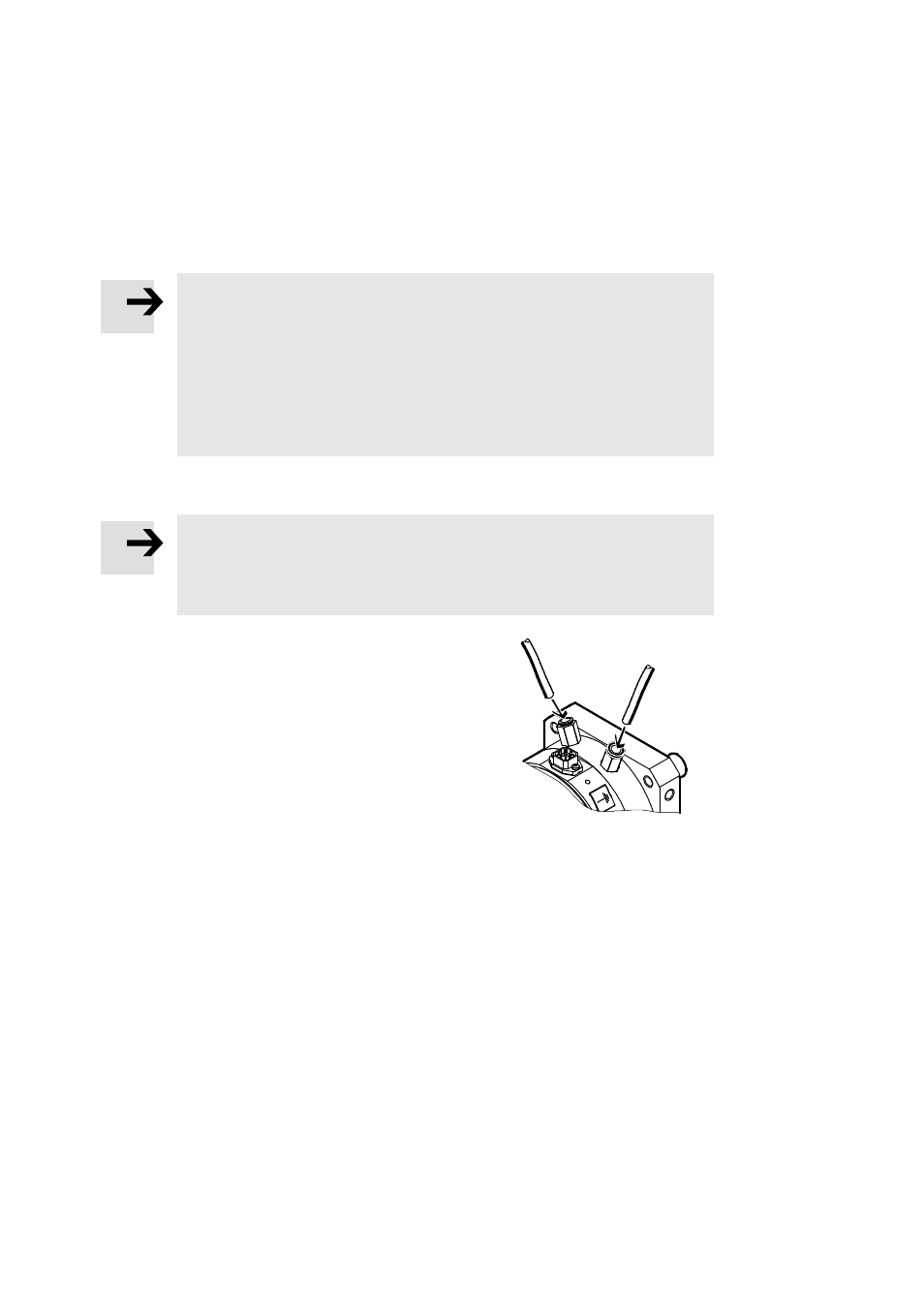

Anslut DSMI med den flödesreglerande
proportionalventilen enligt
skruvkopplingarnas färgkoder.
– Svart låsring (med vy mot
anslagsarmen vrids den medurs).
– Blå låsring (med vy mot anslagsarmen
vrids den moturs).
Bild 17
