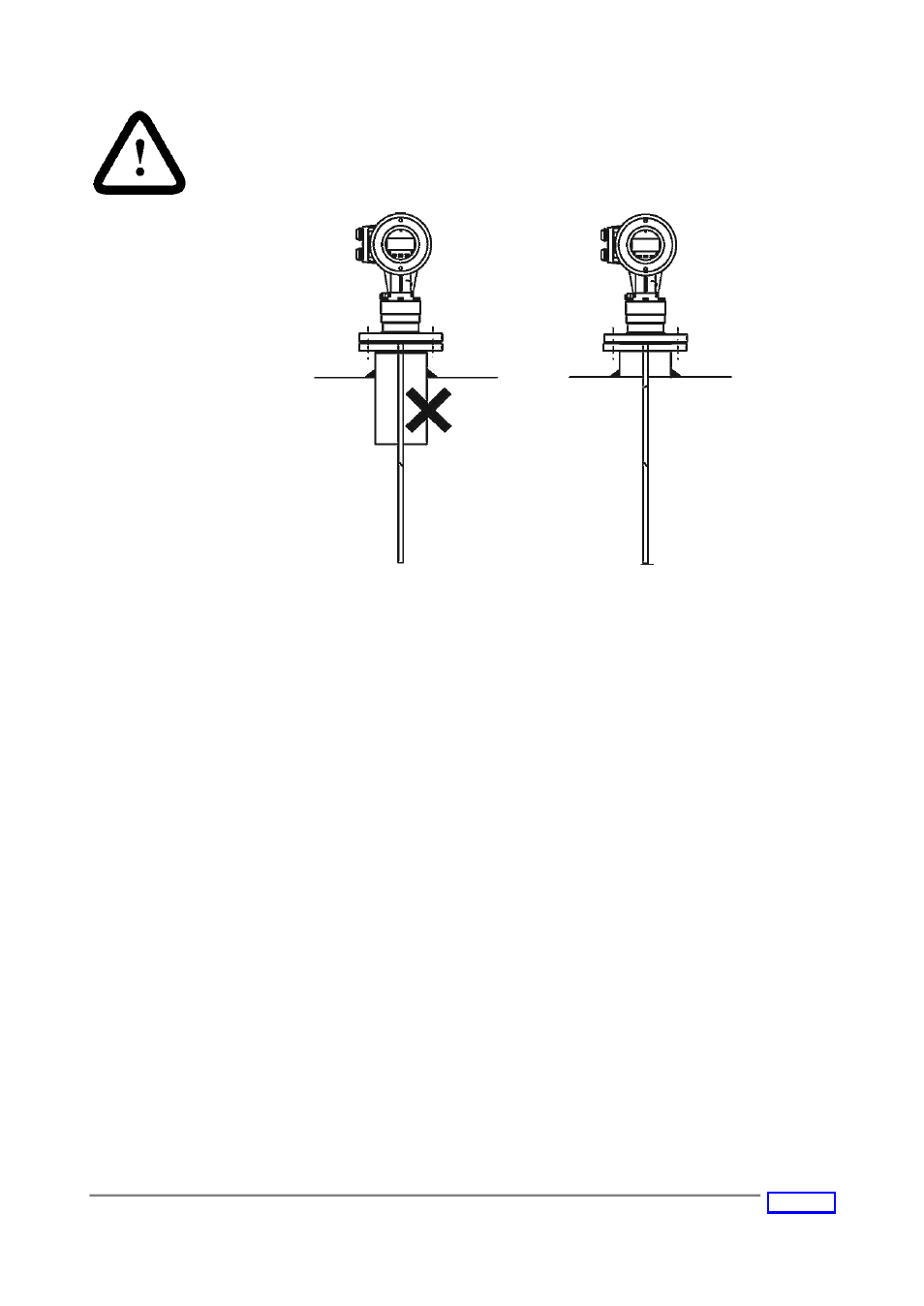

Штуцеры, заступающие в емкость
Внимание!
Не используйте штуцеры, которые заступают внутрь емкости. Это приведет к блоки-
рованию излучаемого импульса.
Технологические подсоединения
Для обеспечения точных результатов измерений необходимо следующее:
•
фланец емкости должен располагаться параллельно плоскости уровня продукта
•
убедитесь, что фланцевые соединения прибора и емкости совпадают
•
крыша емкости не должна деформироваться под весом уровнемера
Объекты (выступы) внутри емкости, влияющие на электромагнитное (ЭМ) поле сенсо-
ра
Устанавливайте технологические подсоединения подальше от таких выступающих объектов, как:
•
обогревающие трубы
•
резкие изгибы профиля поперечного сечения емкости
•
элементы крепления стенок емкости и опорных балок
•
выступающие сварные швы, измерительные рейки и т. д.
Смотрите рисунок в верхней части следующей страницы.
Приборы, работающие по принципу рефлектометрии интервала времени (TDR) излучают электромаг-
нитные импульсы во время измерения. Все находящиеся вблизи выступающие объекты оказывают
воздействие на это ЭМ-поле, что ослабляет и даже может заблокировать излучаемый импульс. Реко-
мендуется соблюдать минимальное расстояние от этих конструкций в зависимости от типа устанав-
ливаемого сенсора. Смотрите таблицу на следующей странице, содержащую рекомендованные зна-
чения свободного пространства вокруг сенсоров.
В качестве альтернативы можно использовать выносную камеру или успокоительную трубу диамет-
ром не менее 100 мм. Однако стенки выносной камеры должны быть гладкими (то есть на них не
должно быть никаких видимых сварных швов), прямыми и вертикальными для сохранения интенсив-
ности импульса и поддержания точности измерения прибора в пределах паспортной точности.
