Инструкция по эксплуатации KROHNE BM 100A RU
Страница 24
KROHNE
24
3.4.4
Примеры конфигурации
Примеры процедуры калибровки для каждого набора параметров приводятся далее. Каждая проце-
дура представлена в виде пошагового процесса в форме таблицы и начинается в режиме работы.

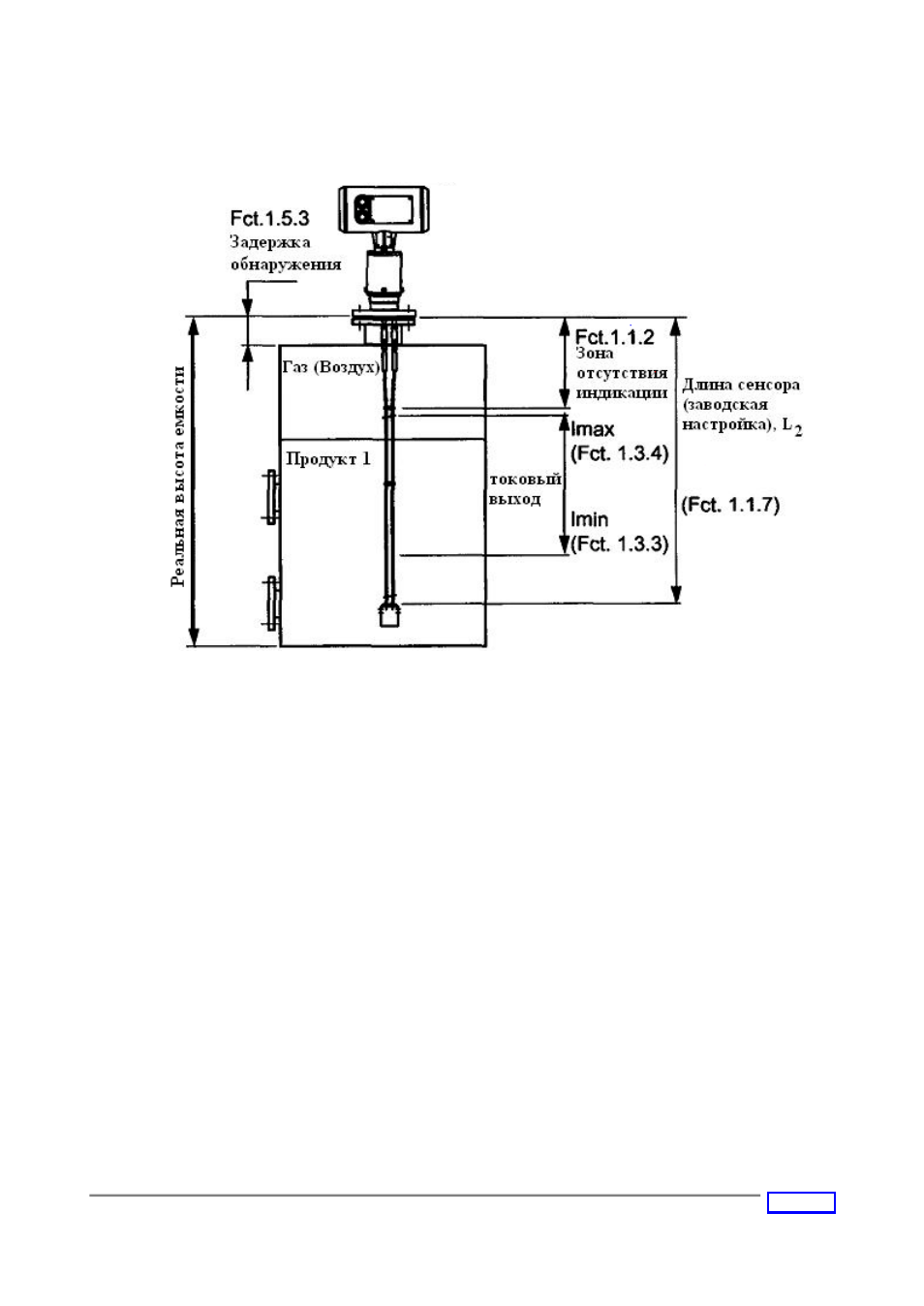

Основные понятия и термины для настройки приборов
Типовые параметры прибора, используемые в приведенных ниже примерах
Тип сенсора: сдвоенный трос ø 4 мм, тип L
Высота емкости (Fct. 1.1.1): 10 000.00 мм
Зона отсутствия индикации (Fct. 1.1.2): 0,25 м (см. «ограничения измерения по применению
сенсоров» в разделе 6.2.3 для сдвоенного тросового
сенсора
∅
4mm
типа L)
Длина сенсора, L2 (Fct. 1.1.7): 9,00 м (не меняйте длину сенсора без необходимости !)
Параметр “Высота емкости”
Режим конфигурации параметров пользователя, функция 1.1.1
Обычно этот параметр соответствует реальной высоте емкости, либо по умолчанию (заводская на-
стройка) соответствует длине сенсора L2, если реальная высота емкости не оговаривалась при зака-
зе.
Зачем необходимо изменять значение параметра “высота емкости”?
•
настройка параметра в пункте меню 1.1.1 на величину, равную длине сенсора L2, помогает избе-
жать присутствия неизмеряемой зоны под сенсором, в которой измерение замораживается.
•
в этом случае, при настройке диапазона измерения по описаниям, приведенным на последующих
страницах, уровень в зоне конца сенсора будет принят за нулевую отметку вместо дна емкости.
