Инструкция по эксплуатации KROHNE BM 100A RU
Страница 59
KROHNE
60
В основном окне доступны следующие функции:
F1 –
меню «Справка»
Интерактивная справка
F2 –
меню «Конфигурация пользователя»
Редактирование и сохранение конфигурации прибора можно проводить только в режиме соединения.
Создание новой конфигурации, изменение ранее сохраненной конфигурации и ее сохранение можно
выполнять без соединения. Описание параметров конфигурации приведено в разделе 3.4.5 этого ру-

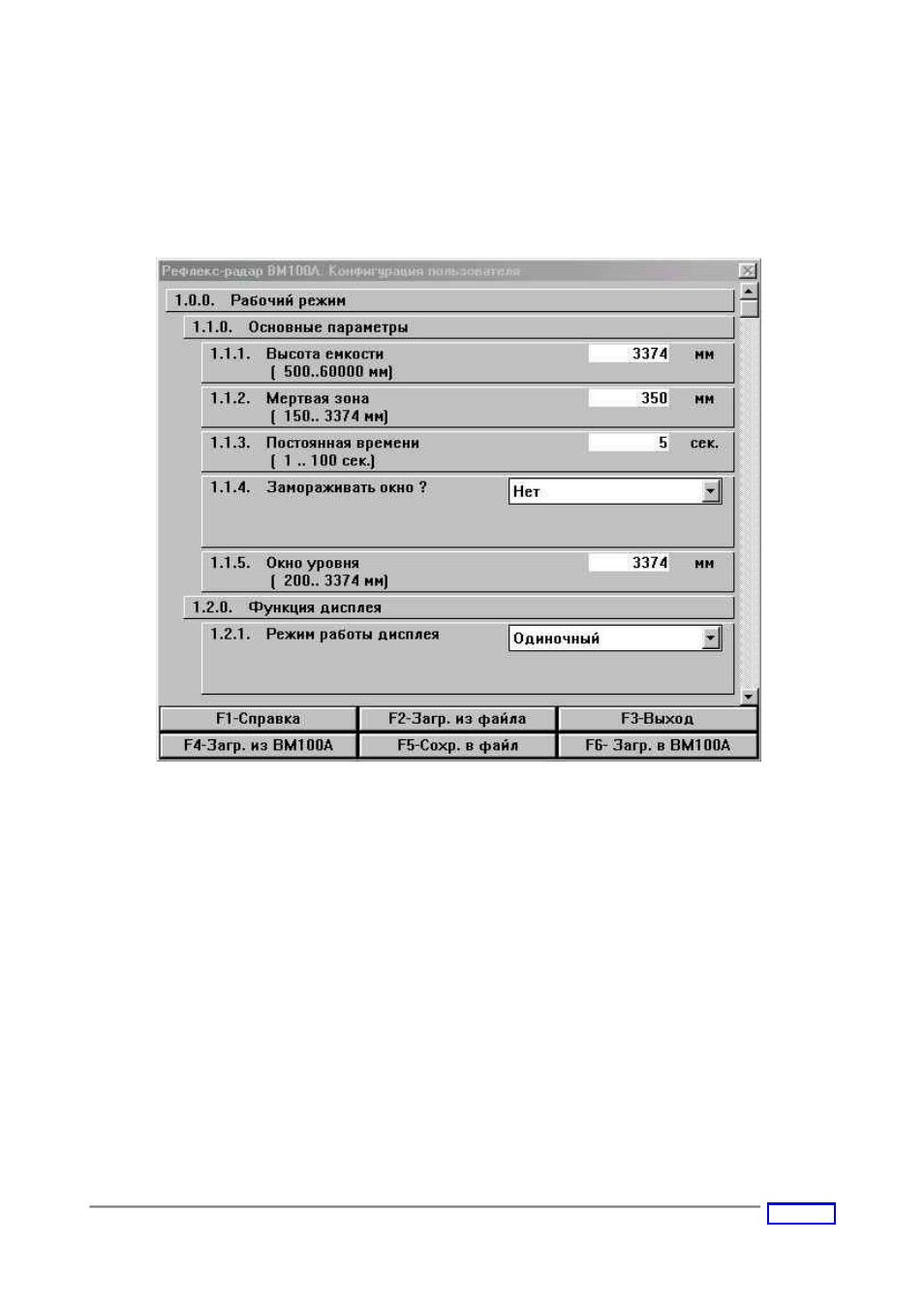

ководства. В окне “Конфигурация пользователя” отображаются названия и значения параметров, ус-
тановленные по умолчанию или в соответствии с заказной спецификацией.
Перечень функций, доступных в окне “Конфигурация пользователя” (для перемещения используйте
поле прокрутки с правой стороны окна):
-
функции пользователя 1.1.1 ÷ 1.1.7 – Основные параметры
-
функции пользователя 1.2.1 ÷ 1.2.6 – Функция дисплея
-
функции пользователя 1.3.1 ÷ 1.3.8 – Токовый выход
-
функции пользователя 1.4.1 ÷ 1.4.9 – Данные пользователя
-
функции пользователя 1.5.1 ÷ 1.5.9 – Применение
-
функции пользователя 1.6.1 ÷ 1.6.2 – Порт ввода-вывода
-
функции пользователя 1.7.1 ÷ 1.7.3 – Таблица объема
F1 –
Справка:
Интерактивная справка
F2 –
Загр. из файла:
Загрузка конфигурации из раннее сделанного или сохраненного файла в
память программы (не в прибор)
F3 –
Выход:
Выход из конфигурации в основное окно измерения.
F4 –
Загр. из ВМ100:
Загрузка текущей конфигурации прибора в программу PC STAR.
F5 –
Сохр. в файл:
Сохранение конфигурации прибора в файле в формате *.KRF. Это поможет
пользователю сохранить первоначальную конфигурацию прибора в файле
и вернуться к ней при необходимости. С файлы конфигурации также смогут
помочь сервисным специалистам фирмы КРОНЕ при анализе возникшей
проблемы.
F6 –
Загр. в ВМ100:
Нажмите данную кнопку после установки всех параметров конфигурации –
при этом произойдет загрузка новых данных конфигурации в прибор.
