F7 –
Меню «Сигнал»

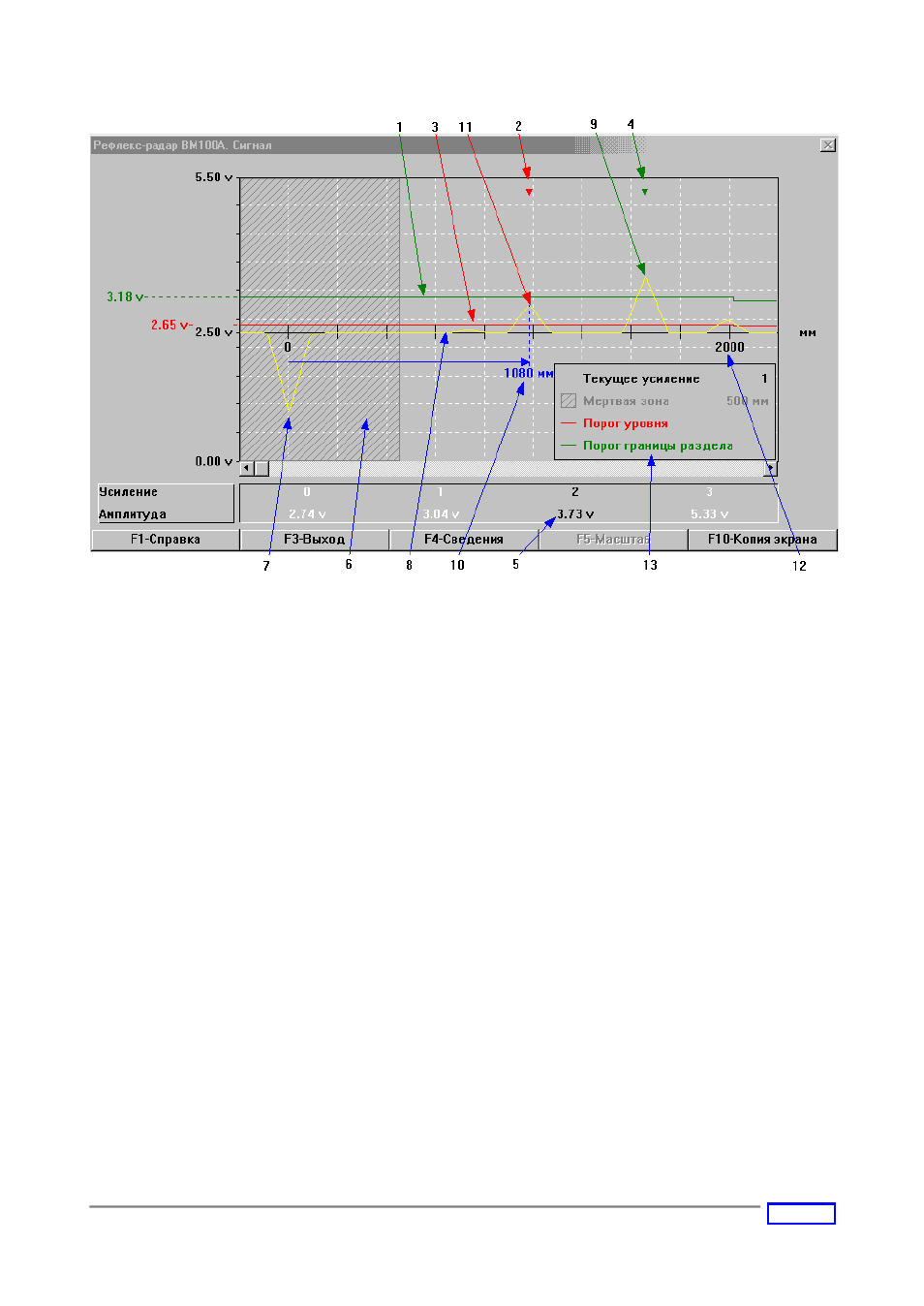

Графическое отображение измеренного сигнала в режиме реального времени:
Пункт Описание
1
Порог раздела фаз: значение напряжения приведено слева от окна
2
Индикатор сигнала уровня
3
Порог уровня: значение напряжения приведено слева от окна
4
Индикатор сигнала границы раздела фаз
5
Усиление и амплитуда выбранного сигнала (дистанция до него отображается при помощи
стрелки)
6
Заштрихованная область: отображение мертвой зоны прибора
7
Отражение от фланца: это не измеряемый параметр, отображается постоянно
8
Уровень излучаемого сигнала: значение напряжения приведено слева от окна
9
Выделенный сигнал от границы раздела фаз
10
Дистанция от выбранного импульса до фланца
11
Выделенный сигнал от уровня
12
Длина сенсора (заводская настройка); начиная с прошивки прибора версии 2.10 настраивает-
ся в пользовательском меню, п. 1.1.7.
13
Вызываемое окно с информацией об отображаемых параметрах
Функции:
F1 –
Справка
Интерактивная справка
F3 –
Выход
Переход в основное окно измерения
F4 –
Легенда
Отображение информации для определения усиления, порога уровня и
мертвой зоны
F10 –
Экранная копия Выбор директории и сохранение копии экрана в виде графического файла
(*.BMP)
