Инструкция по эксплуатации KROHNE BM 100A RU
Страница 17
KROHNE
17

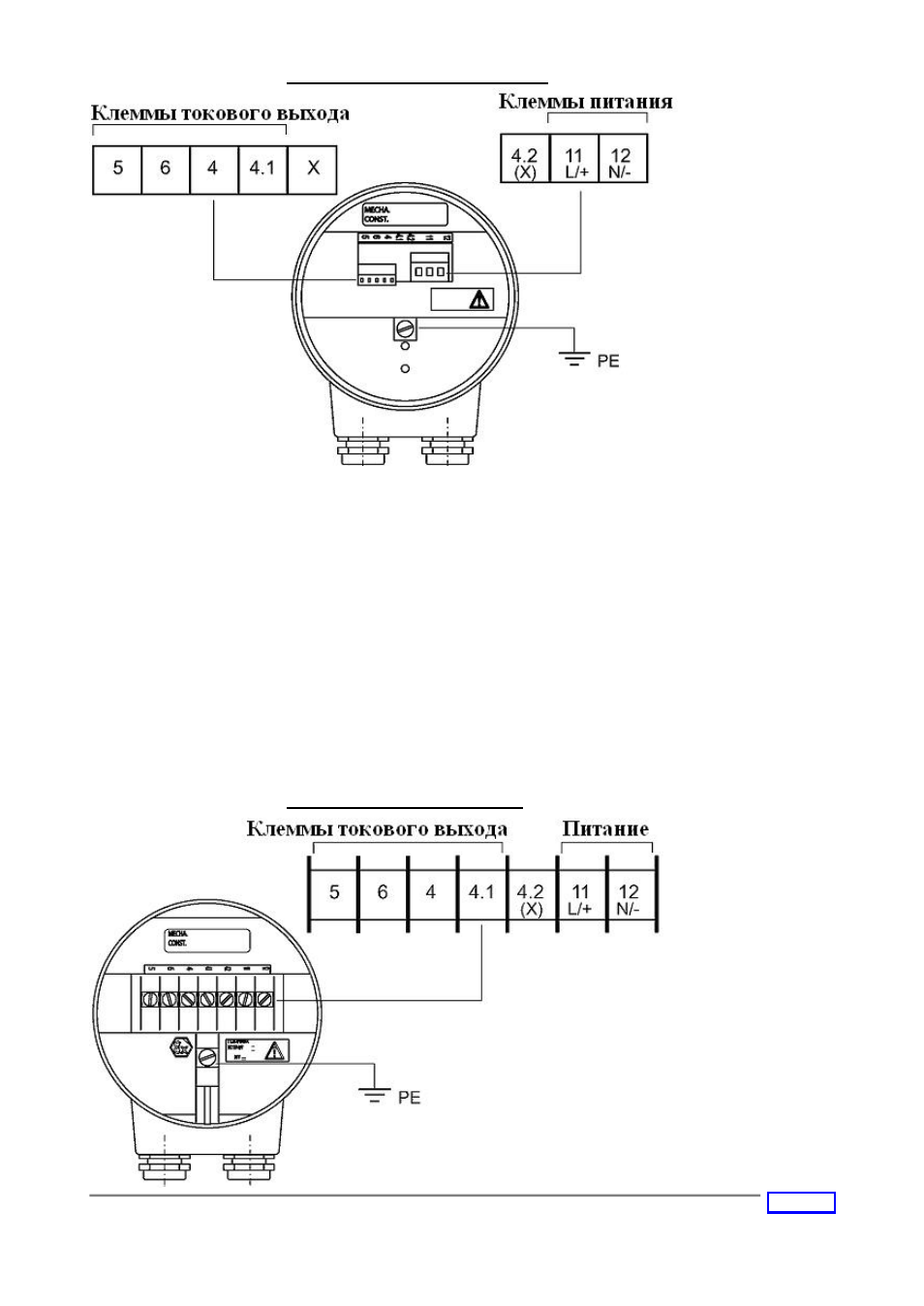

Расположение клемм: не взрывозащищенная версия
клемма Х = не
используется;
клемма (Х) = не
используется, за
исключением
выходов с ин-
терфейсом
RS485
Убедитесь в наличии хорошего контакта проводов в клеммных соединениях и обес-
печьте защиту жил кабеля
Необходимо следовать и строго соблюдать требования к электромонтажным работам, действующим
а Вашей стране. Если в них нет подробного описания процедуры, рекомендуется:
•
обжать защитным металлическим экраном место ввода оболочки кабеля.
•
провода цепей питания должны быть рассчитаны на номинальное напряжение не менее 500 В, а
диаметр провода должен быть от 0,5 до 1,5 мм / от 0,02" до 0,06" (не для применения во взрыво-
защищенных областях).
•
диаметр провода для выходного токового сигнала должен быть от 0,5 до 0,75 мм / от 0,02" до
0,03"
Информация по клеммам эквипотенциального заземления PE
Внутреннюю клемму заземления необходимо использовать в соответствии с требованиями к монта-
жу, действующими в Вашей стране; для Европы в цепях питания 230 В AC для подключения заземле-
ния стандартно используется провод желто-зеленого цвета.
Расположение клемм: взрывозащищенная версия
клемма (X) = не ис-
пользуется за исклю-
чением выходов с
интерфейсом RS485
