Настройка и применение уровнемеров BM 100A
Данный подраздел содержит:
•
Описание четырех основных принципов настройки шкалы прибора: что в каждом случае необхо-
димо знать пользователю.
•
что произойдет, когда емкость заполнится или опустеет
•
что такое пороги уровня и интерфейса и как их можно изменять.
•
что произойдет, если в емкости будет находиться только один продукт при режиме измерения
границы раздела фаз.

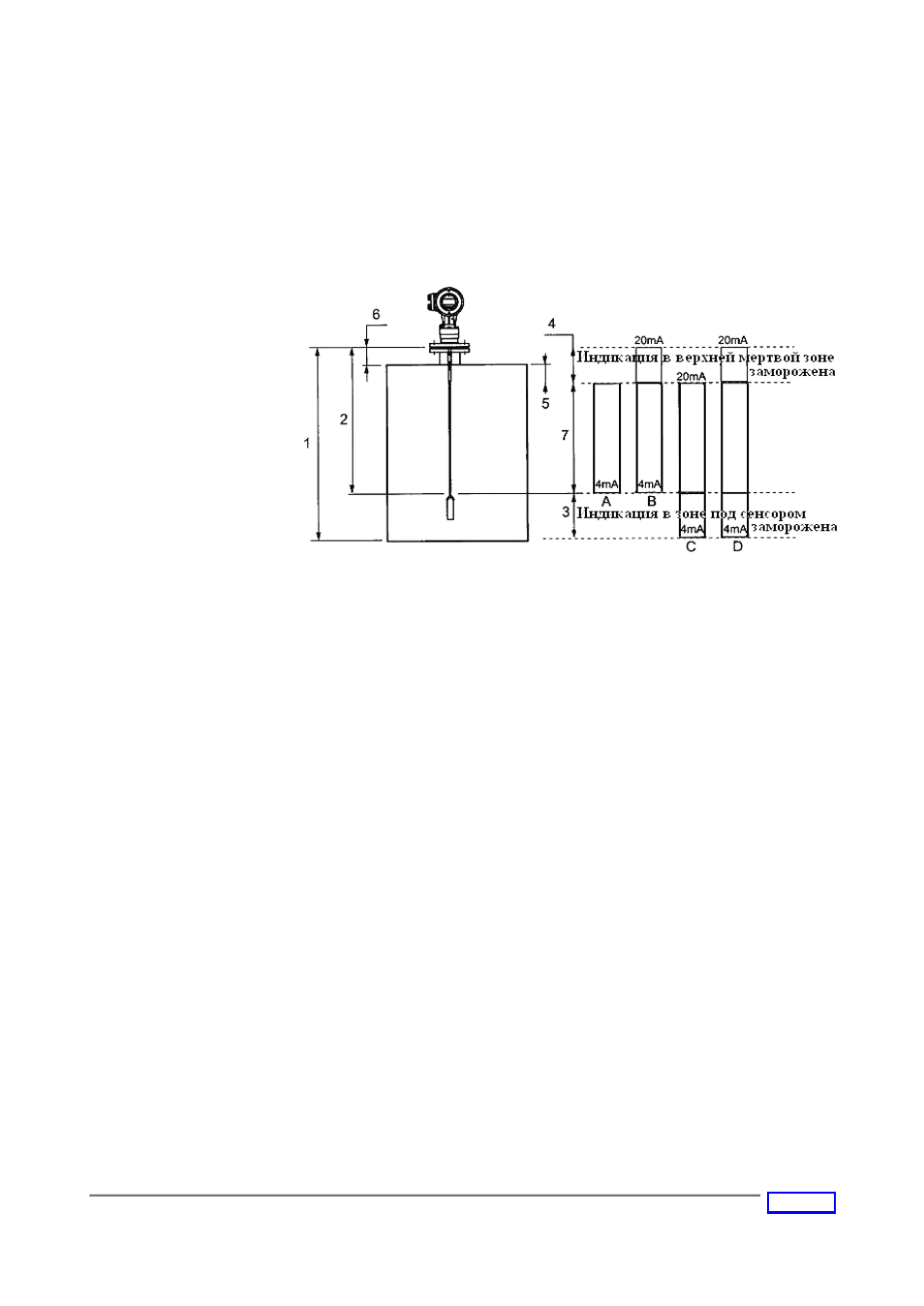

Измерительная шкала: основные виды настройки выходного токового сигнала при
измерении уровня (значение «Level» в пункте меню 1.3.1- функция токового выхода 1)
1
2
3
4
5
6
7
Реальная высота емкости
Измеряемая высота (равна
длине сенсора), L2*
Неизмеряемая зона
Мертвая зона (меню поль-
зователя, пункт 1.1.2)
Минимальное значение
мертвой зоны: (Fct 1.1.2 -
Fct 1.5.3)
Задержка обнаружения
(
меню пользователя, пункт
1.5.3)
Активная измеряемая зона
Обратите внимание, что токовый выход 4 мА настраивается в пункте меню пользователя 1.3.3,
а 20 мА – в пункте 1.3.4.
Как уже говорилось ранее, имеется четыре основных принципа настройки шкалы
прибора для измерения уровня:
Конфигурация A
Параметры:
Пункт 1.1.1 = длине сенсора, L2 (без груза*)
Пункт 1.3.3 (4 мА) = 0,0 м/мм/in./ft (единица измерения определяется в пункте 1.2.4 (для 4 мА))
Пункт 1.3.4 (20 мА) = Длина сенсора − Мертвая зона (максимальное значение)
Это конфигурация используется в качестве примера для быстрой настройки прибора в разделе 3.4.3.
Когда выход уровнемера достигнет минимального или максимального значения, измерение будет за-
морожено, так как емкость будет считаться пустой или полностью заполненной.
Конфигурация B
Параметры:
Пункт 1.1.1 = длине сенсора, L2 (без груза*)
Пункт 1.3.3 (4 мА) = 0,0
Пункт 1.3.4 (20 мА) = длина сенсора, L2 (без груза *)
Верхняя точка шкалы (20 мА) соответствует нижней поверхности фланца прибора. Измерения в об-
ласти мертвой зоны будут заморожены.
Внимание: существует опасность переполнения емкости! В области мертвой зоны невозможно
обнаружить отраженные от продукта сигналы!
Конфигурация C
Параметры:
Пункт 1.1.1 = реальной высоте емкости
Пункт 1.3.3 (4 мА) = 0,0
Пункт 1.3.4 (20 мА) = Реальная высота емкости (1.1.1) – Мертвая зона (1.1.2)
Отсчет шкалы начинается от
Верхняя точка шкалы (20 мА) соответствует нижней отметке мертвой зоны, однако нижняя отметка
шкалы (4 мА) располагается ниже конца сенсора и соответствует дну емкости. Так как принцип изме-
