Инструкция по эксплуатации KROHNE BM 100A RU
Страница 51
KROHNE
52
5.2.3
Ограничение измерений для сенсоров
Внимание!
Рекомендованные значения верхней мертвой зоны для разных типов сенсоров приве-
дены в таблице снизу. Установите эти значения в пункте меню 1.1.2 «Hold Distance».
Более подробную информацию смотрите в описании функции 1.1.2 в разделе 3.4.5.
Ограничение измерений для сенсоров
Тип сенсора
Верхняя мерт-
вая зона, A1
E
R
= 80*
Нижняя мерт-
вая зона, A2
E
R
= 80*
Верхняя мерт-
вая зона, A1
E
R
= 2,4*
Нижняя мерт-
вая зона, A2
E
R
= 2,4*
Сдвоенный стержень (A)
250
мм / 9,8"
20
мм / 0,8"
330
мм / 13"
100
мм / 3,9"
Сдвоенный трос Ø6 мм (B)
250
мм / 9,8"
20
мм / 0,8"
330
мм / 13"
100
мм / 3,9"
Сдвоенный трос Ø4 мм (L)
250
мм / 9,8"
20
мм / 0,8"
330
мм / 13"
100
мм / 3,9"
Коаксиальный (D)
0
мм / 0" (**)
10
мм / 0,4"
0
мм / 0" (***)
100
мм / 3,9"
Одинарный стержень (F)
400
мм / 15¾"
20
мм / 0,8"
500
мм / 19,7"
100
мм / 3,9"
Обратный (G)
50
мм / 2"
250
мм / 9,8"
Нет
Нет
Одинарный трос Ø4 мм (H)
400
мм / 15¾"
20
мм / 0,8"
500
мм / 19,7"
100
мм / 3,9"
Одинарный трос Ø8 мм (K)
400
мм / 15¾"
20
мм / 0,8"
500
мм / 19,7"
100
мм / 3,9"
*
Диэлектрическая постоянная для воды, E
R
= 80
Диэлектрическая постоянная для нефти, E
R
= 2,4
** 20
мм / 0,8" для Ех-исполнения.
*** 50
мм / 2" для Ех-исполнения.

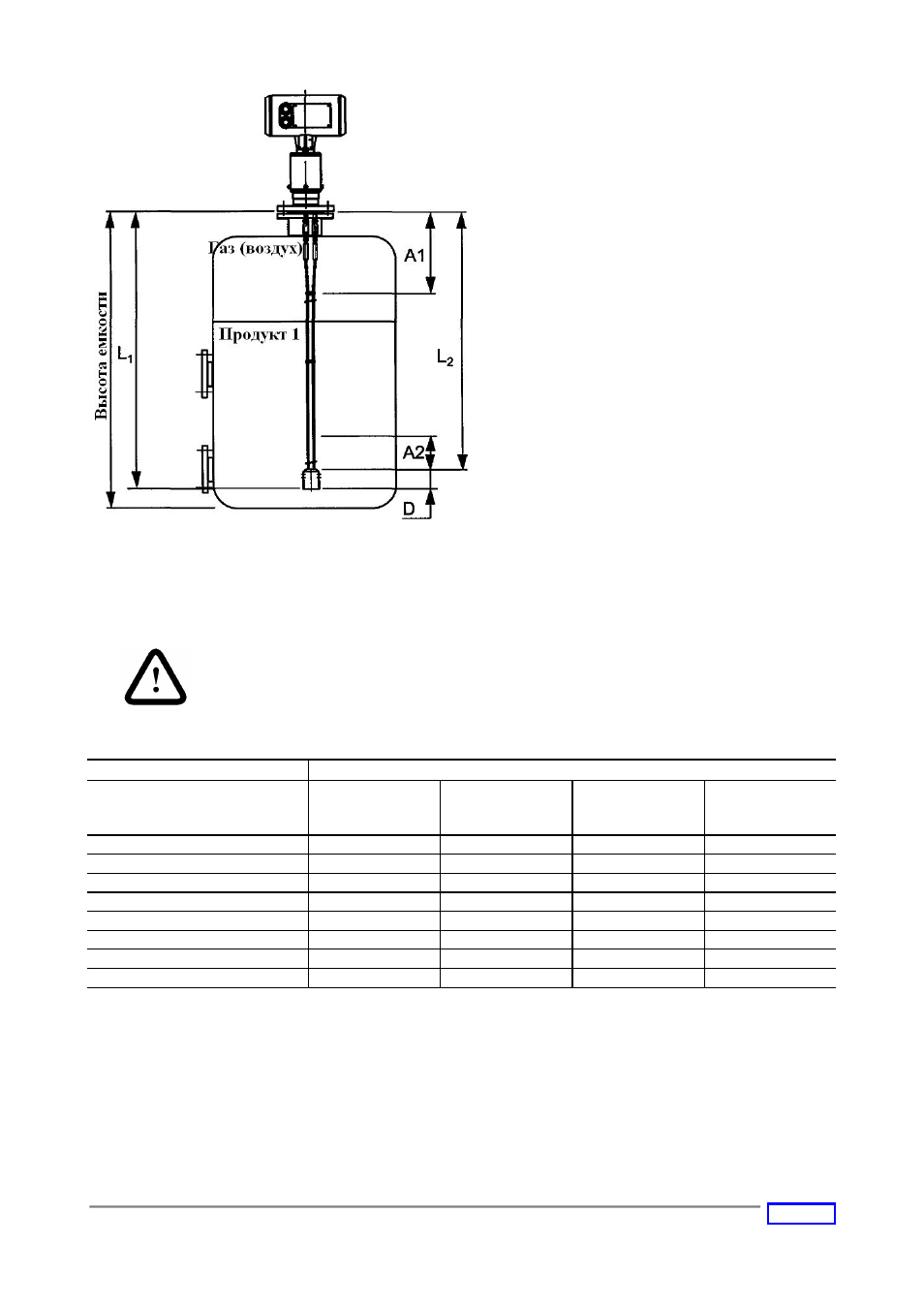

A1:
верхняя мертвая зона
Минимальное расстояние от фланца до верх-
него значения диапазона измерения. Если
продукт попадает в эту зону, то показания за-
мораживаются. Маркеры состояния информи-
руют о потере отраженного сигнала.
A2:
нижняя мертвая зона
Участок у самого основания сенсора, на кото-
ром измерение проводить невозможно.
Для продуктов с очень низкими диэлектриче-
скими постоянными (E
R
< 5)
точность в нели-
нейной зоне может ухудшиться. Эта нелиней-
ная зона находится выше нижней мертвой зо-
ны A2 и может достигать 150 мм / 6".
D:
не измеряемая зона
Зона, в которой невозможно производить из-
мерения (например, груз, винтовая стяжная
муфта и т. д. За исключением груза Ø 12 мм и
длиной 1500 мм для одинарного тросового
сенсора типа K диаметром 8 мм). Когда уро-
вень продукта находится ниже L2, то показания
замораживаются.
L2:
длина сенсора (настраивается при изго-
товлении прибора)
Расстояние от нижней плоскости фланца до
конца сенсора (без замыкателя или груза).
Этот параметр задается в пункте пользова-
тельского меню 1.1.7 в режиме конфигурации.
L1:
длина сенсора
Длина, которую заказчик оговаривает в заказе
(
или после изменения длины сенсора).
