Alt F1 –

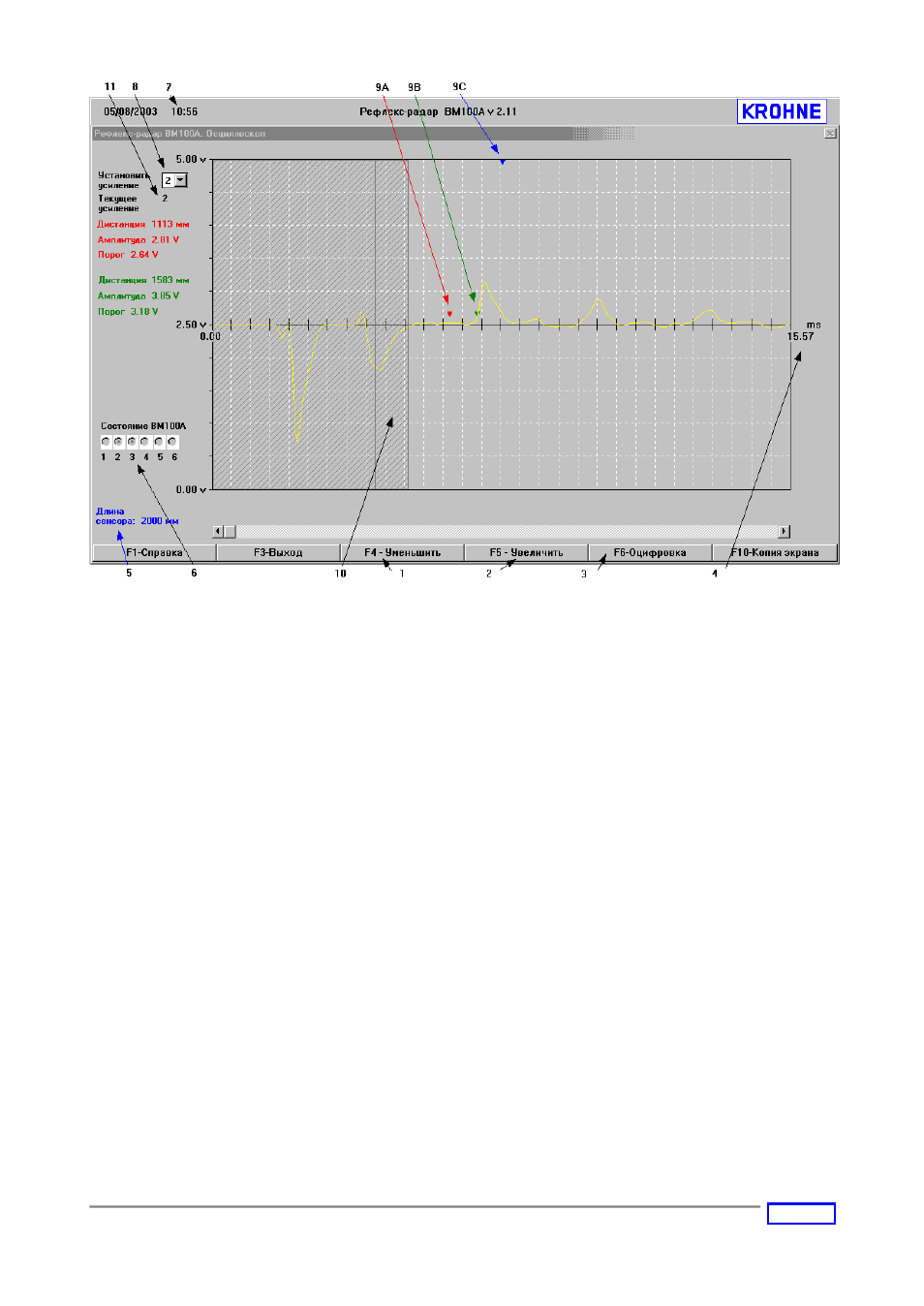

Меню «Осциллоскоп»
Пункт
Описание пункта
1
Уменьшить- –увеличить отображаемую шкалу времени (уменьшить масштаб)
2
Увеличить + –уменьшить отображаемую шкалу времени (увеличить масштаб)
3
F6:
Оцифровка: PC-STAR выводит на экран показания осциллоскопа при нажатии в этом
окне кнопки F6. После нажатия кнопки F6 потребуется некоторое время для обработки
данных перед их отображением. В режиме воспроизведения записи эта функция не дос-
тупна. Если при записи в поле «Осциллоскоп» была поставлена «галочка», то данные ос-
циллоскопа будут выводиться в этом окне.
4
Максимальное значение временной шкалы
5
Длина сенсора (сервисный параметр в версии приборов до 2.02)
6
Маркеры состояния (соответствуют маркерам на индикаторе прибора)
7
Дата и время измерения
8
Усиление, устанавливаемое вручную при настройке: программа PC STAR отображает от-
раженный сигнал при этом усилении
9A
Метка идентификации для сигнала уровня
9B
Метка идентификации для сигнала границы раздела
9
С
Метка идентификации от конца сенсора
10
Заштрихованная область: мертвая зона
11
Текущее усиление: значение усиления, при котором была получена данная осциллограмма
