6
Принцип измерения
Уровнемер BM100 A разработан на основе многократно проверенной и испытанной технологии «Time
Domain Reflectrometry» (T.D.R) –
измерение коэффициента отражения методом наблюдения за фор-
мой отраженного сигнала. Другой областью применения этой технологии в настоящее время являет-
ся поиск и обнаружение обрывов кабельных линий в телекоммуникационных сетях.
BM100 A
посылает маломощные электромагнитные импульсы длительностью 1 наносекунда по про-
воднику в виде стержня или кабеля. Этот импульс движется с известной скоростью: скоростью света.
Достигнув поверхности измеряемого продукта, импульс отражается обратно, а его интенсивность за-
висит от E
R
-
диэлектрической постоянной продукта.
E
R
продукта является электрическим параметром. Величина отраженного от поверхности продукта
сигнала определяется прибором как амплитуда сигнала в вольтах. Чем выше диэлектрическая посто-
янная E
R
,
тем сильнее отраженный сигнал, например, от поверхности воды отражается до 80% от
уровня первоначального импульса.

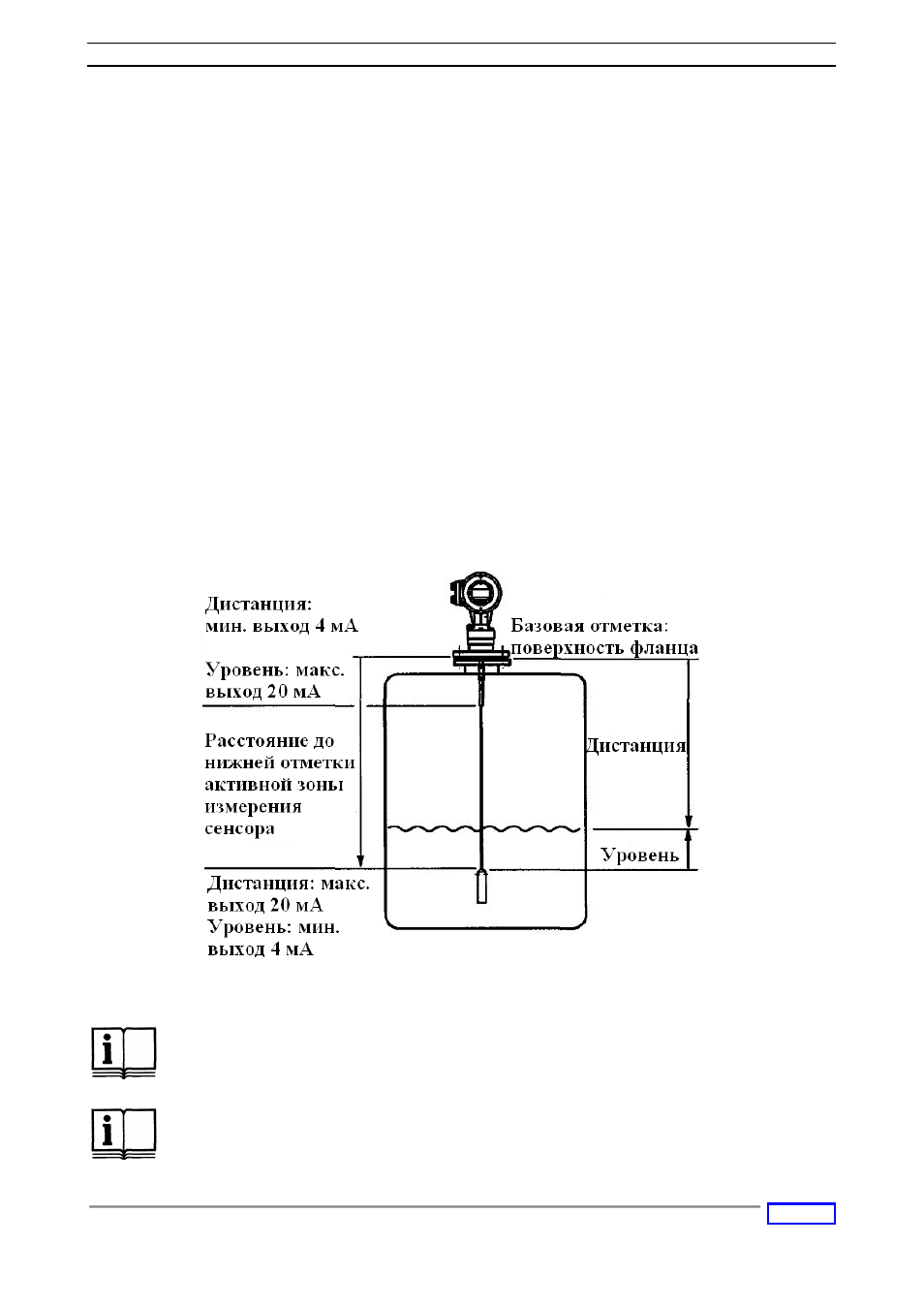

Прибор измеряет время между моментами отправки и принятия сигнала: половина этого промежутка
времени соответствует расстоянию от базовой отметки прибора (нижняя плоскость фланца) до по-
верхности продукта. Это время преобразуется в аналоговый выходной токовый сигнал 4
÷
20
мА или
сигнал промышленного протокола, соответствующий настроенной дистанции, которая отображается в
виде числового значения параметра, определенного пользователем из различного числа вариантов в
меню прибора (уровень, дистанция, объем и т.д.).
Характеристики приборов, основанных на этой технологии, имеют значительное преимущество: на
результаты измерения почти не влияет наличие пыли, пены и паров, а также неспокойная турбулент-
ная поверхность продукта. Изменение давления, температуры и плотности также не оказывает отри-
цательного воздействия на показания прибора.
BM100 A
измеряет уровень двумя способами в зависимости от диэлектрической постоянной
продукта:
Прямой режим: измерение уровня или раздела фаз продуктов с диэлектрической
постоянной выше 1,4
*
Прямой режим: обратное измерение границы разделы фаз с помощью сенсора
типа “G”. По этому вопросу обращайтесь в сервисные службы фирмы KROHNE.
Режим отслеживания дна емкости (TBF): измерение уровня продуктов с низкой
диэлектрической постоянной (ниже 2,1). По вопросу работы в режиме TBF обращайтесь в
сервисные службы фирмы KROHNE.
.
*
Это минимальное значение для BM100A с коаксиальным типом сенсора. Это значение немного
отличается для различных типов сенсоров.
