Инструкция по эксплуатации KROHNE BM 100A RU
Страница 12
KROHNE
12
1.3.4
Специфические рекомендации по монтажу: применение прибора для измерения
уровня жидкостей
Сенсор изгибается (отклоняется) из-за сильной турбулентности среды: рекомендации
Тип сенсора
Опоры и крепления
Монтаж в успокоительной трубе
*
Сдвоенный
стержень (А)
Приварите ко дну резервуара отрезок трубы с
внутренним диаметром 45 мм / 1,8’’, вставьте
в него оба стержня или замыкатель.
Сдвоенный
трос (L)
Отсоедините груз
***
и установите вместо не-
го крепление с резьбой M10 x 1 (трос Ø4мм
/0,16") (
например, винтовую стяжную муфту,
эластичную петлю или крюк).
Осторожно! Максимальная затяжка крепежа
не более 6 Н
•
м / 4.4 Ibf . ft!
Возможен. Для поддержания хорошей точ-
ности измерения может понадобиться ка-
либровка по месту эксплуатации. На вос-
производимость это не окажет никакого
влияния. Для предотвращения контакта
сенсора со стенками трубы необходимо
предусмотреть распорные втулки, которые
поставляются фирмой КРОНЕ. Сенсор не-
обходимо расположить строго по центру.
Одинарный
стержень (F)
Приварите ко дну резервуара отрезок трубы с
внутренним диаметром 12 мм / 0,5’’и вставь-
те в него сенсор
****
.
Возможен. Минимальный диаметр вынос-
ной камеры 50 мм / 2’’. Обращайтесь в
КРОНЕ за поддержкой при необходимости
такого применения.
Одинарный
трос (Н)
Отсоедините груз
***
и установите вместо не-
го крепление с резьбой M10 x 1 (трос Ø4мм
/0,16") (
например, винтовую стяжную муфту,
эластичную петлю или крюк).
Осторожно! Максимальная затяжка крепежа
не более 6 Н
•
м / 4,4 Ibf . ft!
Возможен. Минимальный диаметр 50 мм /
2‘’.
Обращайтесь в КРОНЕ за поддержкой
при необходимости такого применения.
**
Коаксиальный
(D)
Приварите ко дну резервуара отрезок трубы с
внутренним диаметром 30-32 мм / 1,2’’ и
вставьте в нее сенсор. Также сенсор можно
зафиксировать скобами.
Необязателен. Находящиеся вблизи сенсо-
ра объекты не оказывают на него никакого
воздействия.
*
Выносная (байпасная) колонка или успокоительная труба.
**
Распорные втулки поставляются фирмой КРОНЕ
***
Резьбовое отверстие в основании груза также можно использовать для закрепления сенсора.
****
Обратитесь в КРОНЕ. Возможно, понадобится изменить некоторые параметры в заводском меню при-
бора.

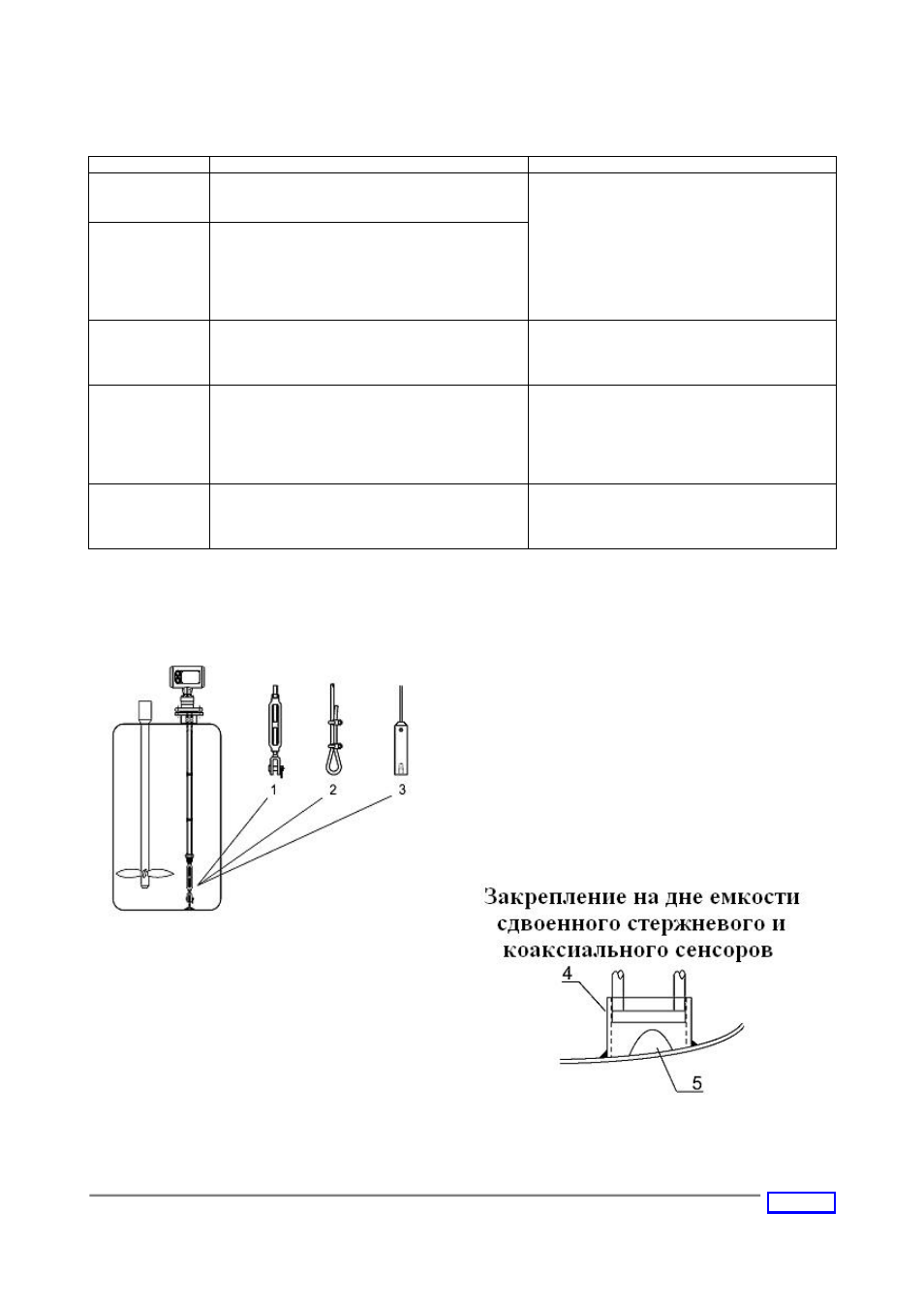

1
Винтовая стяжная муфта
2
Зажим для сенсора типа Н (одинарный
тросовый сенсор Ø4мм)
3
Груз с резьбой в основании
4
Избегайте болтания сенсора в отрезке
трубы
5
Сделайте дренажное отверстие в фик-
сирующем отрезке трубы
