Усиление и амплитуда сигнала
Исходя из принципа действия прибора, уровень продукта вычисляется в результате цифровой обра-
ботки обратного сигнала (отраженного от продукта), принятого уровнемером. Этому сигналу требует-
ся определенное время для возврата в прибор после отражения от продукта, также у него есть опре-
деленная интенсивность / величина ( зависящая от диэлектрической постоянной продукта).
Все импульсные сигналы, которые возвращаются в электронный блок прибора, в том числе сигналы,
отраженные от фланцевой системы, от различных препятствий и от поверхности продукта, преобра-
зуются в электрические сигналы с определенной амплитудой. Микропроцессорное устройство прибо-
ра выделяет область самого сильного сигнала, которая находится выше заданного значения напря-
жения, называемого порогом, и идентифицирует его как измеренный сигнал. После этого прибор на-
чинает ослеживать любые изменения этой части сигнала во времени, преобразовывая его в показа-
ния уровня, дистанции, объема или массы на дисплее.
Усиление определяет значение амплитуды сигнала и имеет фиксированные значения (GAIN 0, 1, 2, 3,
которые, однако, не связаны с его фактическим значением). Оно также определяет значение порога
при поиске сигнала уровня. Значение порога для каждого усиления устанавливается предварительно
(
по умолчанию), однако при необходимости его можно менять. Электронный блок прибора ищет са-
мый сильный сигнал, последовательно изменяя значение усиления, пока часть сигнала не становится
выше порога для этого усиления. После этого микропроцессорное устройство начнет использовать
это усиление для отслеживания сигнала. Если обратный сигнал очень сильный, то усиление будет
очень низким (например, 0 или 1). Если сигнал очень слаб, то задается большое усиление 2 или 3.
Измерение уровня: амплитуда сигнала уровня и порог уровня
После подключения питания BM100 A будет:
1.
измерять амплитуду отраженных импульсов в вольтах с циклически изменяющимся коэффициен-
том усиления.
2.
определять наивысшую амплитуду как уровень продукта.

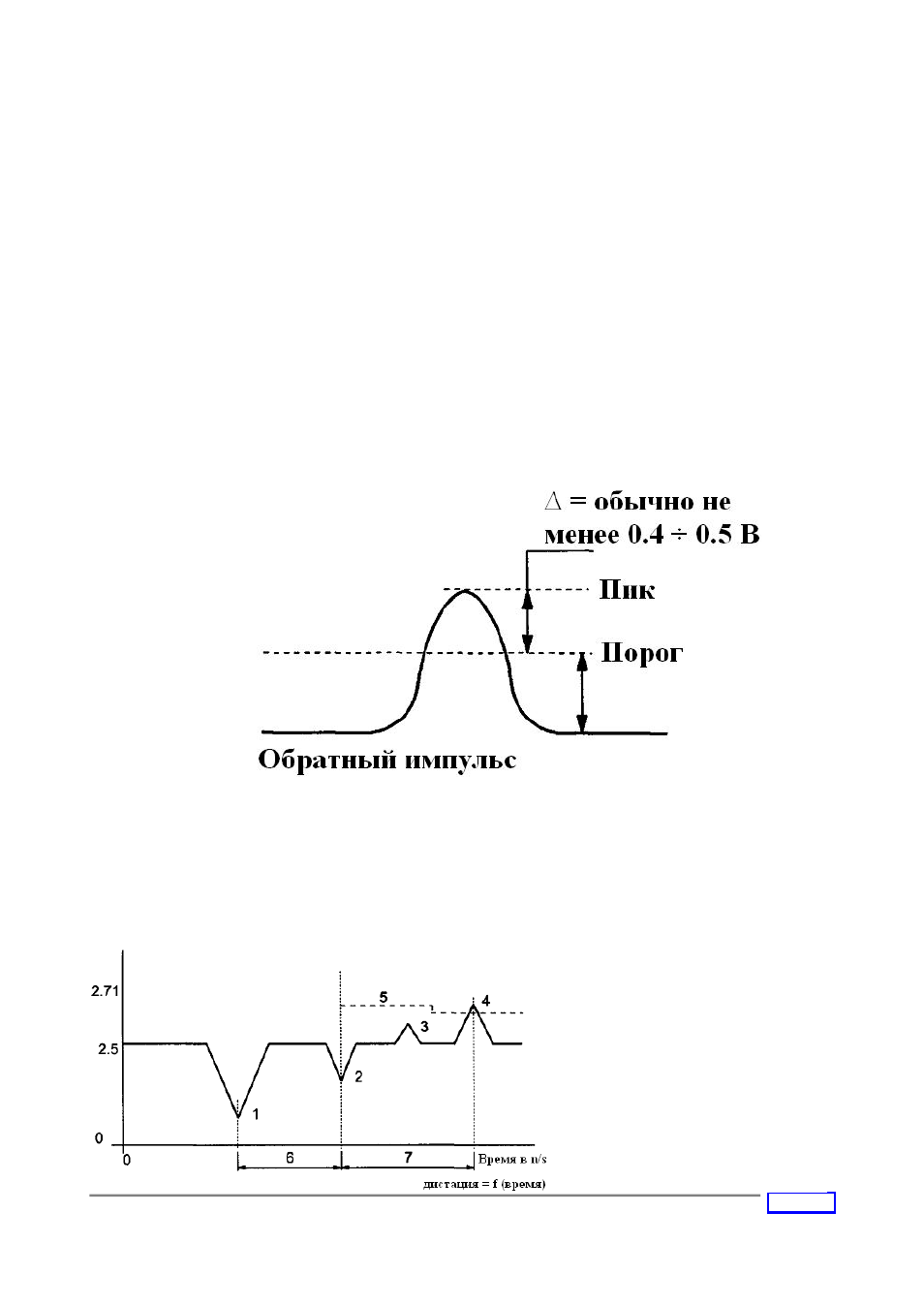

График внизу показывает порог уровня 2.71 В для усиления 1.
Амплитуда сигнала [В] 1. Стартовый импульс.
2. Сигнал от фланцевой системы
(
коаксиальный сенсор не имеет
этого отраженного сигнала).
3. Паразитный отраженный сигнал,
например от мешалки.
4. Сигнал, отраженный от уровня
продукта.
5. Порог уровня (последовательно
уменьшается с шагом 2 метра).
Настраивается в пункте 1.5.1
меню пользователя.
6. Смещение (описание приведено
ниже). *
7. Измеряемая дистанция, опре-
деляемая как функция времени.
