3.2

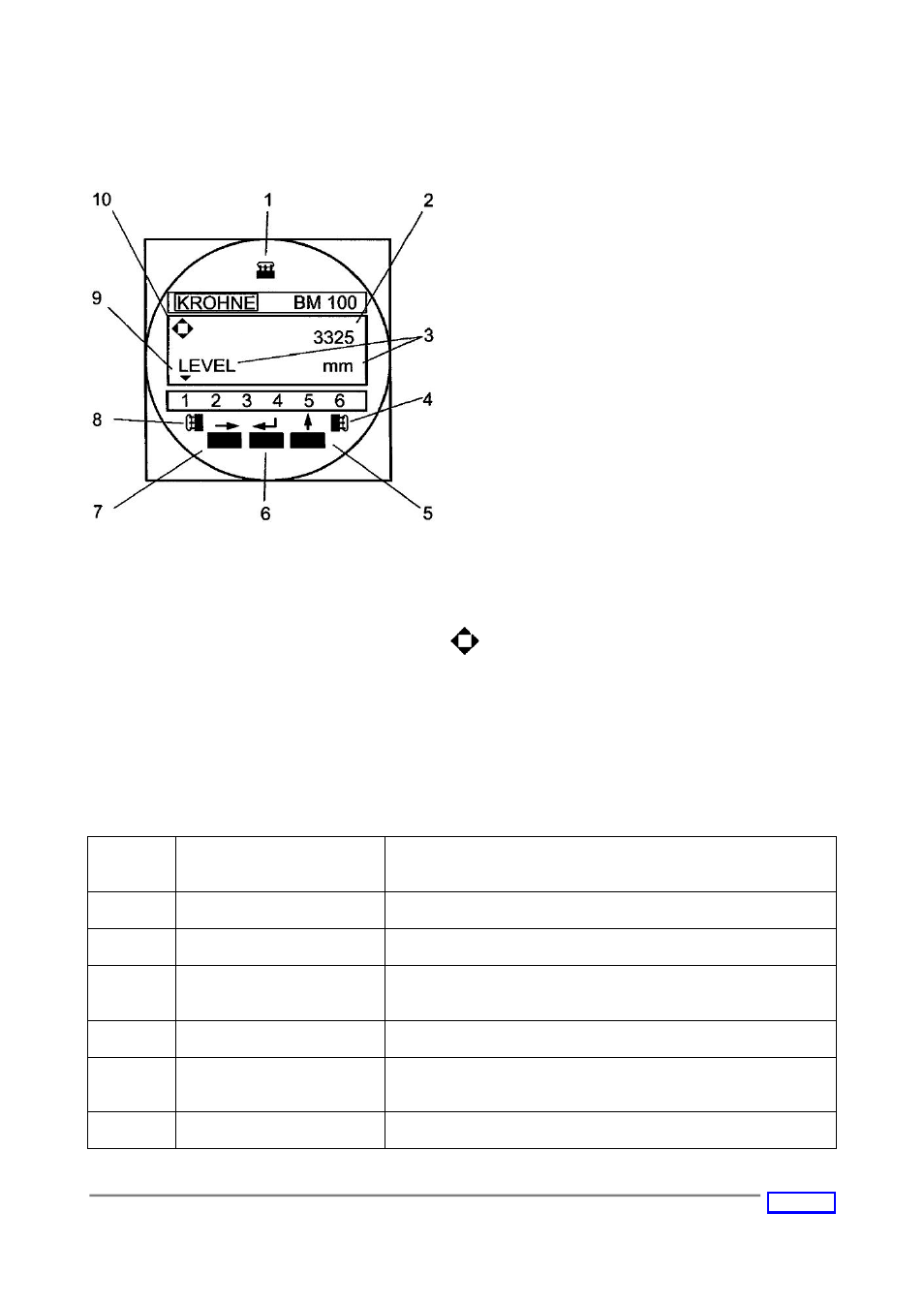

Панель управления прибором
Панель управления прибора ВМ 100А проста в использовании. Она имеет три кнопки, три магнитных
датчика, управляемых при помощи магнита и предназначеных для конфигурации прибора во взрыво-
опасных зонах без открытия крышки корпуса, а также трехстрочный ЖК-дисплей на лицевой стороне
конвертора.
3.3
Маркеры состояния
Цифры, приведенные в таблице, обозначают шесть типов ошибок, отображаемых на самой нижней
строке дисплее прибора в виде треугольных меток.
Номер
маркера
состояния
Ошибка / Сообщение о
состоянии измерения
Последствия и действия для каждого случая
61
Исходный импульс не об-
наружен
Смотрите раздел 4.3: Устранение ошибок и неисправностей
62
Нет отражения от уровня
Смотрите раздел 4.3: Устранение ошибок и неисправностей
63
Измерение уровня заморо-
жено
Выход и индикация заморожены; инициируется активный
поиск для обнаружения уровня: если сигнала отражения нет,
то активизируется маркер состояния 2.
64
Нет отражения от раздела
фаз
Смотрите раздел 4.3: Устранение ошибок и неисправностей
65
Измерение раздела фаз
заморожено
Выход и индикация заморожены; инициируется активный
поиск для обнаружения раздела фаз: если сигнала отраже-
ния нет, то активизируется маркер состояния 4.
66
Обрыв связи с прибором
Свяжитесь с ближайшим отделом сервисного обслуживания
приборов фирмы KROHNE.
Если параметр 1.2.6 “отображение ошибок” настроен на «YES» (ДА), как указано в разделе 3.4.5, то
при наличии ошибки экран дисплея будет мерцать.
1.
Датчик Холла “ВВОД”:
Управляется при помощи стержневого магнита. (Пункт 6).
2.
Первая строка дисплея:
В рабочем режиме – измеряемая величина
В режиме конфигурации – номер пункта меню
3.
Вторая строка дисплея:
В рабочем режиме – измеряемый параметр и единицы
измерения
В режиме конфигурации – наименование пункта меню
4.
Датчик Холла “ВВЕРХ”:
Управляется при помощи стержневого магнита. (Пункт 5
).
5.
Кнопка “ВВЕРХ”:
Для увеличения величины выбранной цифры
Для ввода кода пароля: код U или
↑
6.
Кнопка “ВВОД”:
Для возврата на один шаг в меню
Для подтверждения введенных данных
Для ввода кода пароля: код Е или
↵
7.
Кнопка “ВПРАВО”:
Для входа в режим конфигурации
Для перемещения курсора вправо в режиме
конфигурации
Для ввода кода пароля: код R или
→
8.
Датчик Холла “ВПРАВО”:
Управляется при помощи стержневого магнита. (Пункт 7).
9.
Маркеры состояния:
См. подробнее на следующей странице.
10.
Ключ подтверждения ввода символа:
↑
Нажата кнопка “ВВЕРХ
”
→
Нажата кнопка “ВПРАВО
”
Нажата кнопка “ВВОД”
