Инструкция по эксплуатации KROHNE BM 100A RU
Страница 20
KROHNE
20
• 1

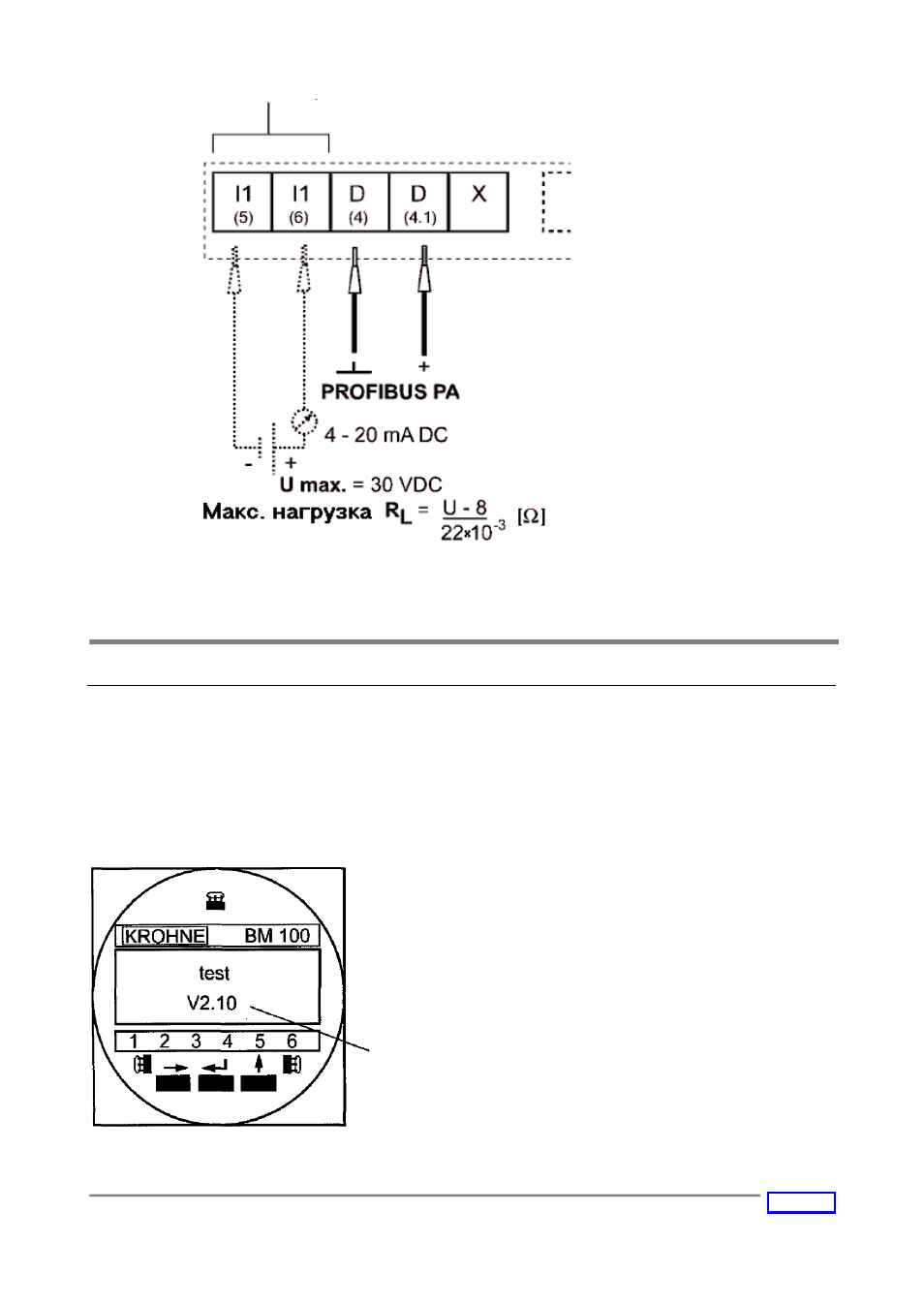

выход PROFIBUS PA*; опционально может быть с токовым выходом или без него
**
Аналоговый выход (только токовый)
*
Управление прибором ВМ 100А: приборы с выходом PROFIBUS PA комплектуются:
1.
файл GSD: содержит перечень особенностей коммуникационного интерфейса;
2.
файл EDD: содержит описание особенностей применения прибора;
**
необходимо указать при заказе.
2
Интерфейс пользователя
С прибором BM100A можно работать и настраивать при помощи интерфейсных элементов пользова-
теля, интегрированных в конвертер. Можно также произвести удаленную настройку прибора с помо-
щью программы PC STAR, разработанную непосредственно фирмой KROHNE и обеспечивающую
связь с ним через различные промышленные протоколы (смотрите раздел 3.4.3.)
3.1
Самодиагностика при подаче питания
При подаче питания на ВМ 100А прибор проводит автомати-
ческую самодиагностику. На дисплее отображаются сле-
дующие данные (см. рисунок слева). Для выполненияэтого
теста необходимо от 20 секунд до 1,5 минут.
На нижней строке отображается версия программного обес-
печения прибора (firmware), которая прошита в ППЗУ
(EPROM)
данного прибора.
Затем местный дисплей переходит непосредственно в рабо-
чий режим с отображением данных измерения (см. рисунок
ниже).
