KROHNE

40

Процедура настройки прибора в случае, если величина отраженного сигнала очень
мала

считайте значение амплитуды пика измеренного сигнала

измените значение порога уровня

Шаг

Действие

Кнопки для завершения

шага

Информация, индици-

руемая по завершении

каждого шага

1

Начните в режиме измерения

Нет

6750
LEVEL mm

2

Входим в пункт меню 1.5.1 “Level Threshold” (порог
уровня)

→,→,↑,↑,↑,↑,→

Fct. 1.5.1
LEVEL

3

Считываем значение амплитуды пика измеренного
сигнала в вольтах.

3.80
GAIN2

4

Нажмите ввод для входа в режим редактирования
порога уровня в вольтах.

3.80
MING2

5

Измените значение порога таким образом, чтобы
оно было ниже амплитуды пика на величину
0,4

÷ 0,5 В.

→,↑,↑,↑,↑,↑,↑,→,↑,↑,↑,↑ 3.40

MING2

6

Выйдите из поля ввода данных, параметра, под-
меню и меню. Сохраните конфигурацию и верни-
тесь в режим измерения.
Убедитесь в работоспособности прибора.

↵,↵,↵,↵

6750
LEVEL mm

Обратите внимание, что порог уровня ступенчато уменьшается с шагом 2 метра.

Рекомендации по применению на твердых продуктах

В большинстве случаев применения на твердых сухих продуктах (за исключением порошков и хлопьеоб-
разных веществ, например, сажа или угольный порошок с высокой диэлектрической постоянной) измере-
ния производятся с усилением 3. Если возникают сложности с измерением уровня в какой-либо опреде-
ленной точке при усилении от 0 до 2, возможно, что в зоне действия электромагнитного импульса находят-
ся какие-либо объекты (выступающие балки и т. д.): прибор обнаружит самый сильный сигнал и примет его
за уровень от продукта.

Измерение границы раздела фаз*

После подачи питания BM100 A приступит к следующим действиям:

поиску и выделению сигнала, наиболее близкого к фланцу, амплитуда которого превышает порог уров-
ня и значение которого установлено в пункте меню 1.5.1. Этот сигнал принимается в качестве уровня

поиску и выделению последующего отраженного сигнала, амплитуда которого превышает порог грани-
цы раздела (его значение устанавливается в пункте меню 1.5.4), который принимается за сигнал гра-
ницы раздела фаз.

Рекомендации по настройке значения порога для границы раздела соответствуют рекомендациям по на-
стройке порога уровня, описанным ранее.

*

измерение границы раздела возможно только для предназначенных для этого приборов (оговаривается в заказе).

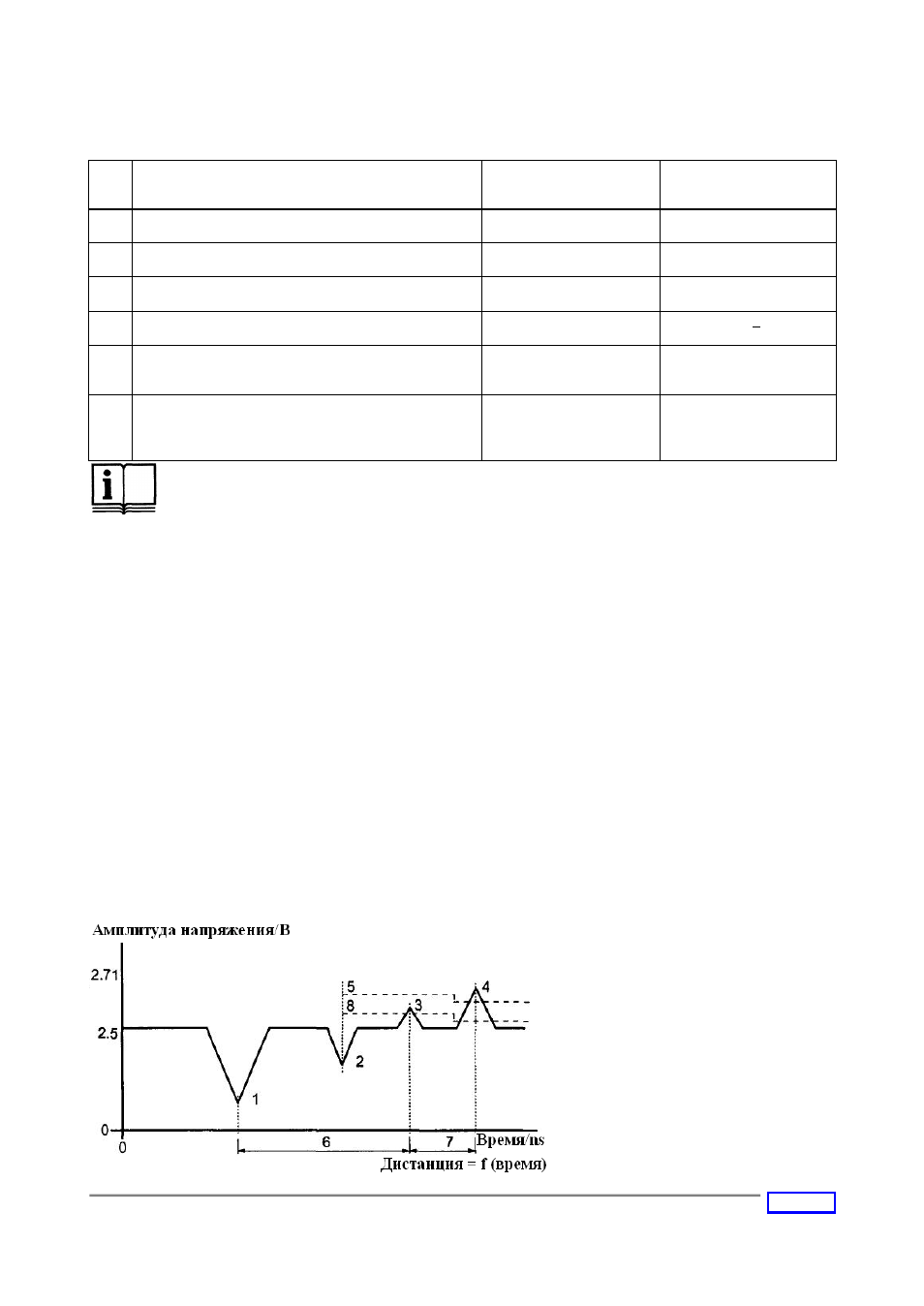

1

Стартовый импульс.

2

Сигнал от фланцевой системы.

3

Первый выделенный отраженный
сигнал (уровня)

4

Второй выделенный отраженный сиг-
нал (граница раздела фаз)

5

Порог уровня. Настраивается в пунк-
те меню 1.5.1.

6

Измерение, независящее от диэлек-
трической постоянной продукта.

7

Измерение, зависящее от диэлектри-
ческой постоянной верхнего продукта.

8

Порог границы раздела фаз. На-
страивается в пункте меню 1.5.4.
