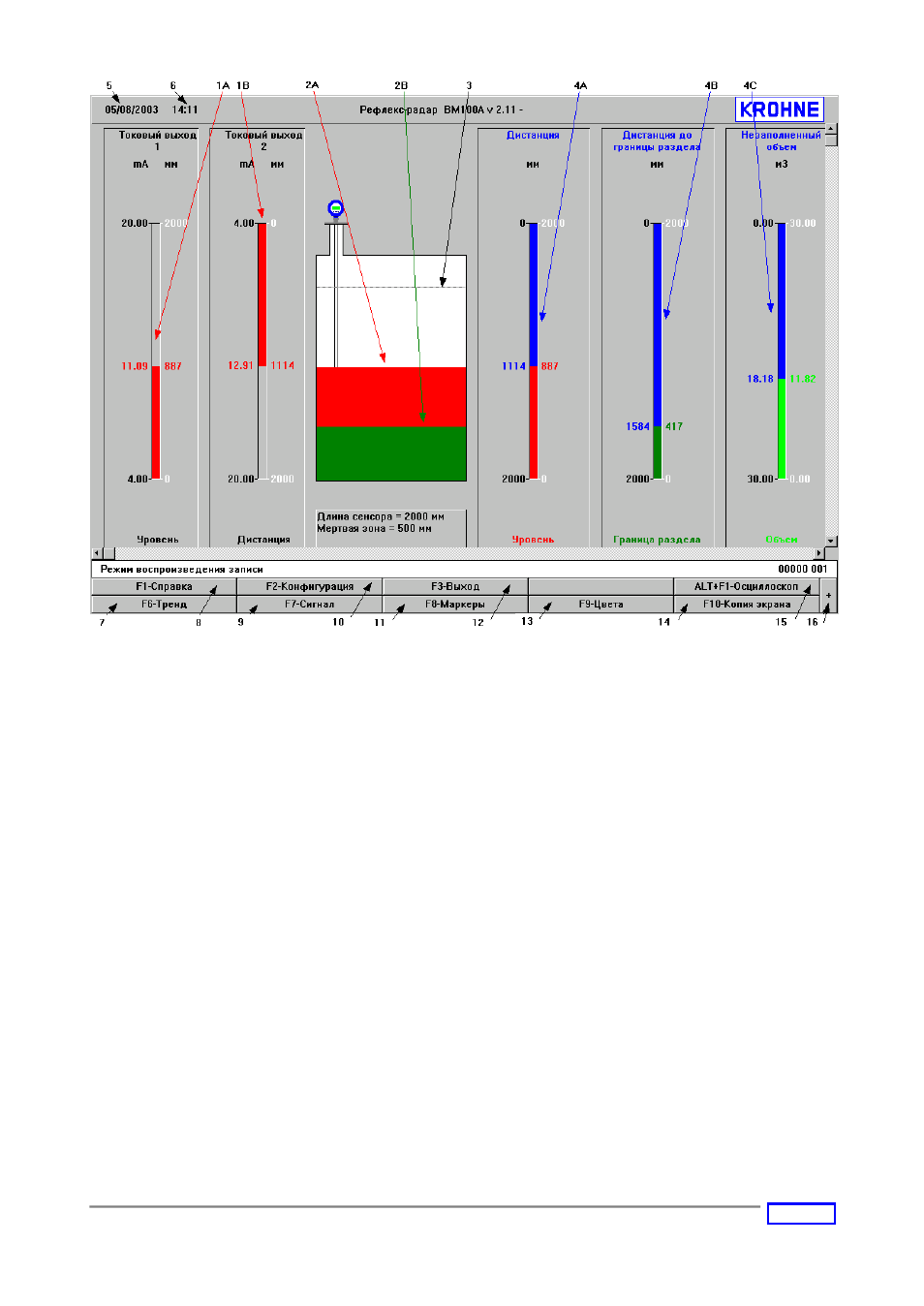

Основное окно просмотра записи
Пункт
Описание пункта
1A
и 1B
(A)
токовый выход 1: Выходной токовый сигнал, соответствующий уровню в мА и мм;
(B)
токовый выход 2: Выходной токовый сигнал, соответствующий дистанции в мА и мм;
2A
и 2B
Изображение емкости с текущим положением уровня (A) и границы раздела фаз (B);
3
Мертвая зона
4A, B
и C (A) дистанция / уровень верхнего продукта в мм;
(B)
дистанция до границы раздела фаз / уровень границы раздела нижнего продукта 2 в мм;
(C)
незаполненный объем / объем в литрах* (*настройка показаний прибора).
5
Дата записи
6
Время записи
7
F6:
Тренд – показывает диаграмму изменения уровня и границы раздела во время записи
8
F1:
Справка – функция интерактивной справки
9
F7:
Сигнал – показывает обработанный сигнал, полученный прибором во время записи
10
F2:
Конфигурация – доступ в меню пользователя. В этом режиме парметры имеют статус
«
только для чтения». Если во время записи в настройки прибора вносились изменения, то
они также будут видны во время просмотра.
11
F8:
Маркеры – индикаторы ошибок, активизированные во время записи.
12
F3:
Выход из окна просмотра записи.
13
F9:
Цвета – функция изменения цветов компонентов оконного интерфейса, описана в раз-
деле 8.4.7
14
F10:
Экранная копия – функция для выбора директории и сохранения копии экрана в виде
графического файла (*.BMP)
15
Alt F1:
Осциллоскоп – функция для отображения параметров реального измеренного сигна-
ла на сенсоре во время записи.
16
+:
дополнительные функции для непрерывного и пошагового просмотра записи
