Органы управления и индикаторы
2- 3
16. ПРОТОКОЛ ЛЕЧЕНИЯ
Кнопка ПРОТОКОЛ ЛЕЧЕНИЯ активизирует меню и
функциональные клавиши, которые позволяют прибору
записывать в его внутренней памяти введение
конкретных лекарственных препаратов пациенту или
методов лечения.
Для дополнительной информации см. раздел «Протокол
Лечения».
17. Слот для Карты Памяти PCMCIA
Предназначен для карты памяти PCMCIA для хранения и
воспроизведения данных.
18. Слот для Модемной карты (Только для
опции 12-ти канальной ЭКГ)
Предназначен для передачи данных по 12 отведениям с
модемной карты через наземную линию связи или
мобильный телефон. См. Мониторинг 12-канальной ЭКГ
(кат. номер 9650-0215-29) для
дополнительной
информации.
Обратите
внимание: Слот для модемной карты прикрыт
пластиковой защитной крышкой.
19. ТОК СТИМУЛ мА (ТОЛЬКО ВАРИАНТ С
КАРДИОСТИМУЛЯТОРОМ)
Когда выбран режим кардиостимуляции, этот орган
управления устанавливает силу тока, подаваемого на
МФЭ-электроды. Для пациентов в сознании, он должен
увеличиваться постепенно, пока не будет достигнут
захват, т.е. до констатации наличия сердечного выброса.
Выбранное значение тока будет указано на дисплее.
20. КНОПКА 4:1 (ТОЛЬКО ВАРИАНТ С
КАРДИОСТИМУЛЯТОРОМ)
Эта кнопка управления используется, чтобы определить
порог
восприимчивости к кардиостимуляции или
определить собственный сердечный ритм пациента. При
нажатии эта кнопка приводит к подаче импульсов
кардиостимуляции с частотой, составляющей ¼ от
заданной частоты кардиостимуляции. Если Вы отпустите
кнопку, кардиостимулятор возобновит обычный режим
кардиостимуляции.
21. ЧАСТОТА СТИМУЛ имп/мин (ТОЛЬКО
ВАРИАНТ С КАРДИОСТИМУЛЯТОРОМ)
Когда выбран режим кардиостимуляции, то необходимо
задать
частоту, с которой будет работать
кардиостимулятор.
Для обеспечения стимуляции она должна быть
установлена
выше собственной ЧСС пациента.
Выбранная частота указана на дисплее.
22. СИСТОЛЬНЫЙ СИГНАЛ И ТРЕВОГИ
Во
время ЭКГ-мониторинга звучит сигнал,
соответствующий частоте сердечных сокращений.
При возникновении тревог звучат сигналы тревог.
23. МИКРОФОН (Дополнительно)
Ведет запись всех звуков в непосредственной
близости от прибора M Series на жесткий диск и на
карту памяти PCMCIA.
ИНДИКАТОР ЗАРЯДКИ (Не показан)
Расположен на апексальном внешнем разрядном
электроде. Световой индикатор горит, когда
конденсатор заряжен и готов к отдаче разряда.
ПОРТ ДЛЯ ТЕСТИРОВАНИЯ
ДЕФИБРИЛЛЯТОРА (Не показан)
Расположенный на многофункциональном
кабеле, тестовый разъем используется для
проверки
выходных характеристик
дефибриллятора. Используется только с
многофункциональным кабелем.

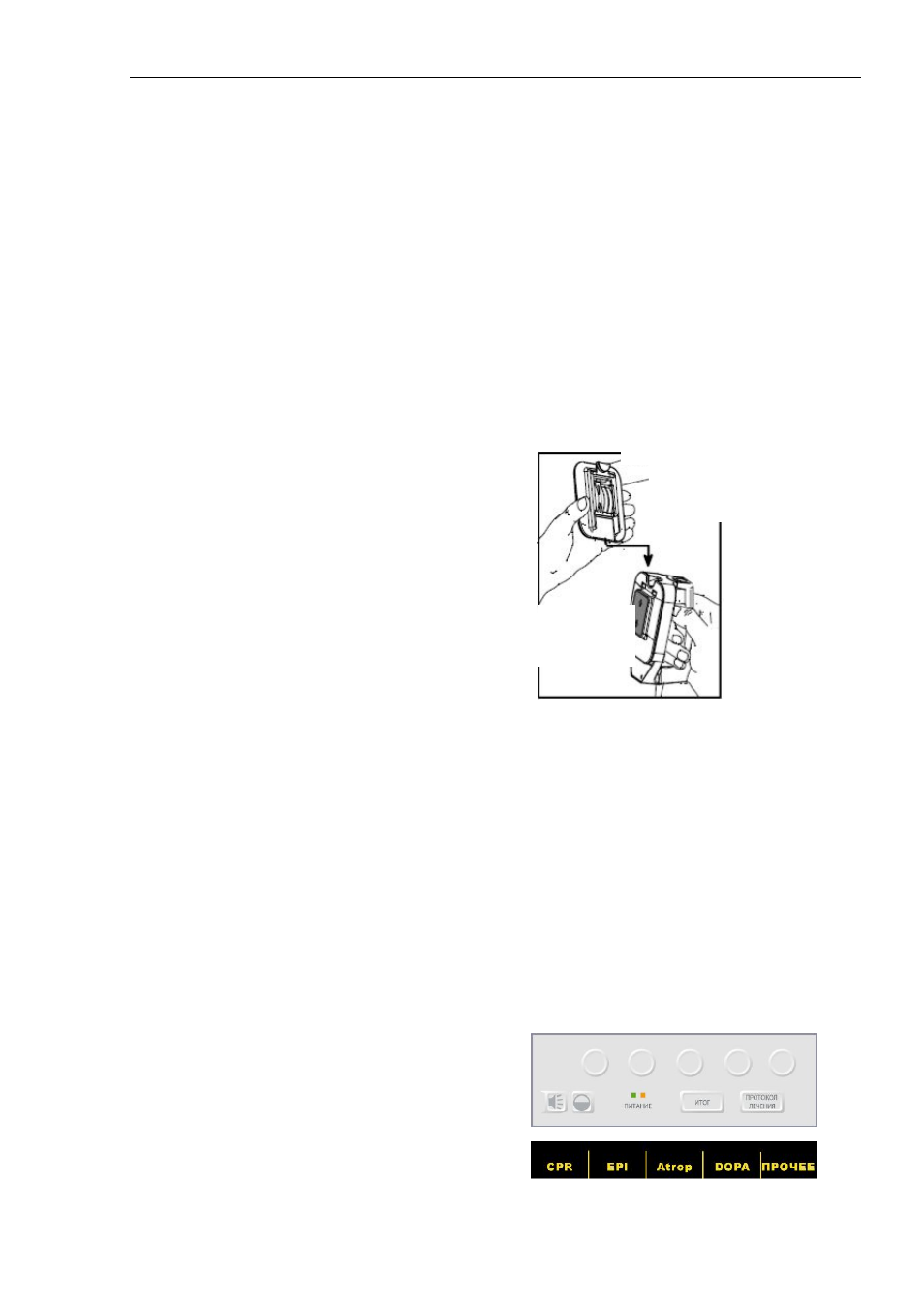

ПЕДИАТРИЧЕСКИЕ ВНЕШНИЕ
РАЗРЯДНЫЕ ЭЛЕКТРОДЫ (Не показаны)
Педиатрические электроды встроены в блок
внешних разрядных электродов. Они находятся
прямо под токопроводящей пластиной для
взрослых, и достать их можно, нажав черную
кнопку для доступа к педиатрическим электродам
с передней стороны каждого электрода для
взрослых и сдвинув пластину электродов для
взрослых вперед. При замене токопроводящих
пластин для взрослых, важно, чтобы пластина
была правильно защелкнут на своем месте на
рукоятке.
1-ВОЛЬТОВЫЙ ВЫХОД ЭКГ (Не показан)
1 вольт/см ЭКГ-сигнал, отображаемый на
мониторе, можно получить путем подключения к
сверхминиатюрному
гнезду фоно,
расположенному в задней части устройства. Этот
выход может использоваться для связи с
мониторами пациента и оборудованием для
телеметрии. Наконечник несет ЭКГ-сигнал, а
оплетка – заземление.
ПРОТОКОЛ ЛЕЧЕНИЯ
Нажатие
кнопки ПРОТОКОЛ ЛЕЧЕНИЯ
приведет к тому, что установка выведет на экран
список возможных клинических манипуляций и
процедур. Нажатие функциональной клавиши,
соответствующей
определенной процедуре,
приведет к тому, что она будет записана наряду
с датой и временем в памяти итогового отчета.
Кнопка доступа к педиатрическим электродам
Электрод для
взрослых
(задняя
поверхность)
Педиатрич.
электрод
(поверхность
для подачи
разряда)
