Подключение
02
19
Ru
Подключение к усилителю AV
Для прослушивания многоканального объемного звука необходимо подключить рекордер к усилителю/ресиверу AV с
помощью оптического цифрового выхода.
Кроме цифрового подключения, рекомендуется также выполнить стереофоническое аналоговое подключение для
обеспечения поддержки всех дисков и источников.
Возможно, к усилителю/ресиверу AV потребуется подключить также и видеовыход. Используйте обычный видеовыход
(как показано ниже) или выход S-video.
Внимание
• Если настройка рекордера для работы с усилителем/ресивером AV не выполнена надлежащим образом, из
громкоговорителей, возможно, будет выводиться шум (см. раздел Параметры меню Audio Out (Аудиовыход) на
стр. 103).

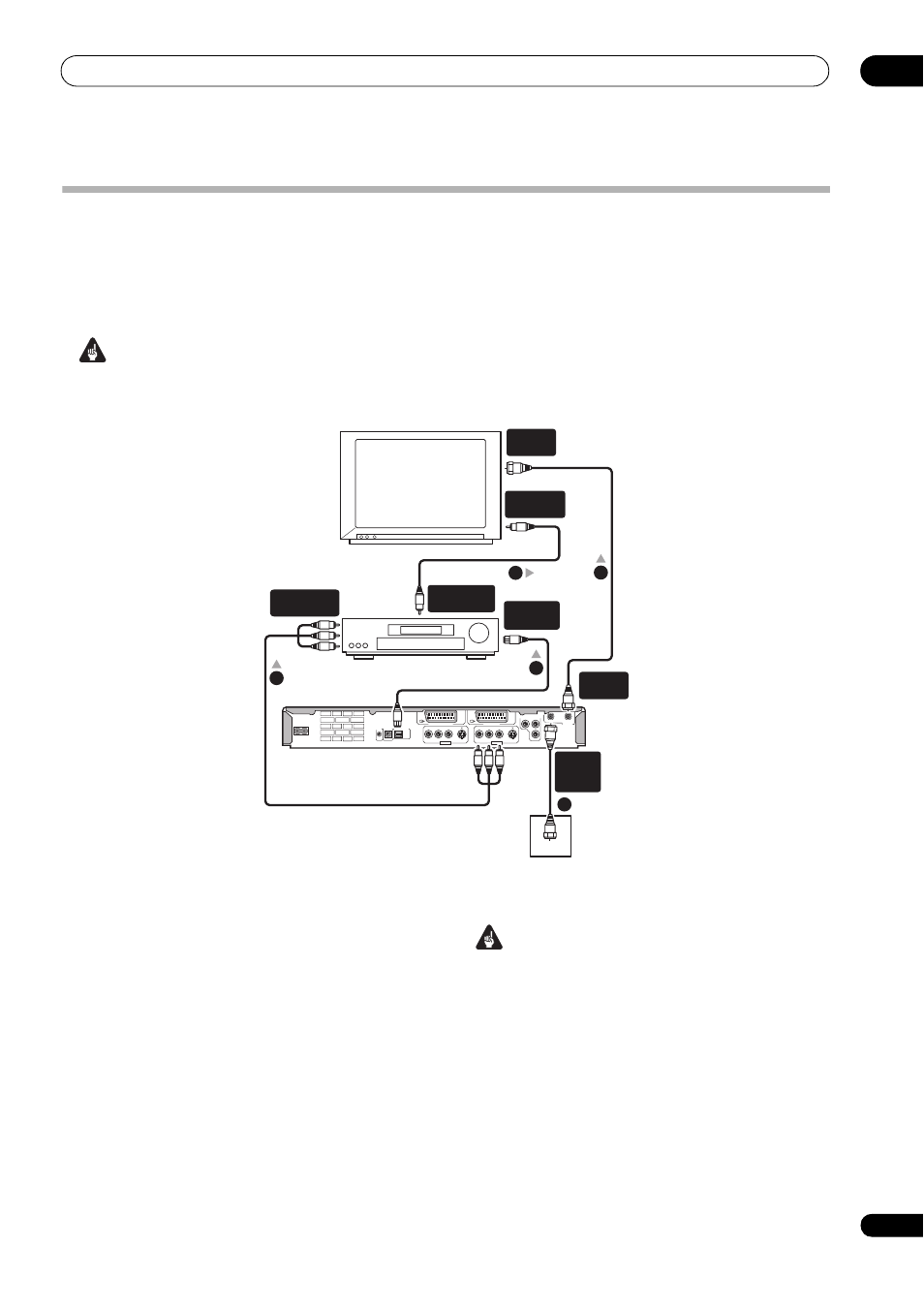

1
Подключите антенный кабель, как показано на
схеме.
Это позволит смотреть и записывать телевизионные
каналы.
2
Подключите одно гнездо DIGITAL OUT OPTICAL
рекордера к цифровому оптическому входу усилителя/
ресивера AV.
Это дает возможность прослушивать многоканальный
объемный звук.
3
Подключите гнезда аналогового AUDIO OUTPUT и
VIDEO OUTPUT рекордера к аналоговым аудио и
видеовходам усилителя/ресивера AV.
4
Подключите видеовыход усилителя/ресивера AV к
видеовходу телевизора.
Внимание
• Не подключайте этот рекордер к телевизору через
видеомагнитофон, используя аудио-/видеокабели.
Всегда подсоединяйте его непосредственно к
телевизору.
Ɍɟɥɟɜɢɡɨɪ
ɍɫɢɥɢɬɟɥɶ
ɪɟɫɢɜɟɪ$9
ɇɚɫɬɟɧɧɚɹɪɨɡɟɬɤɚ
ɞɥɹɩɨɞɤɥɸɱɟɧɢɹ
ɚɧɬɟɧɧɵɤɚɛɟɥɶɧɨɝɨ
ɬɟɥɟɜɢɞɟɧɢɹ
$)')4!,
/54
#/.42/,
' ,).+
).
/04)#!,
!6
!6
3 6)$%/
6)$%/
!5$)/
,
2
#/-0/.%.4
9
0
"
0
2
!.4%..!
).
/54
!#
/54054
3 6)$%/
6)$%/
!5$)/
,
2
).054
ȼɂȾȿɈȼɕɏɈȾ
ȼɏɈȾ
$ɇɌȿɇɇɕ
ȼɏɈȾ
ȺɍȾɂɈȼɂȾȿɈ
ȼɕɏɈȾ
$ɇɌȿɇɇɕ
ɐɂɎɊɈȼɈɃ
ȼɏɈȾ
ȼɂȾȿɈȼɏɈȾ
ȼɏɈȾ
ȺɇɌȿɇɇɕ
ȼɏɈȾɊɑ
