Подключение внешнего декодера (2)
При наличии только декодера подсоедините его к рекордеру и телевизору, как показано ниже.
1
Установка, описанная на этой странице, позволяет:
• Запись кодированных каналов, принимаемых с помощью встроенного телевизионного тюнера рекордера.
Внимание
• Не подсоединяйте этот рекордер к другому компоненту через видеомагнитофон, спутниковый ресивер или приемник
кабельного телевидения. Всегда подсоединяйте каждый компонент непосредственно к телевизору или ресиверу AV.
1

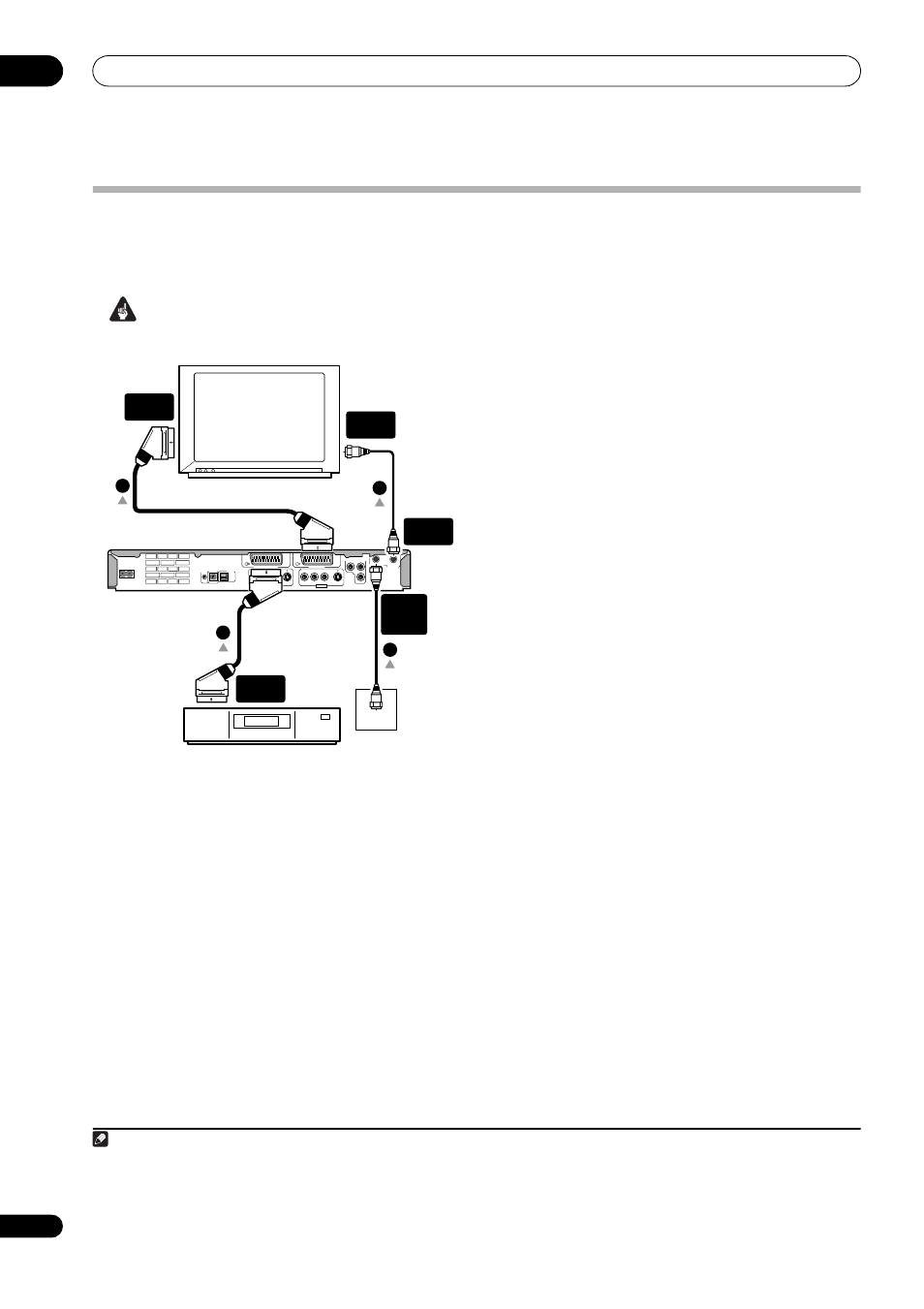

Подключите антенный кабель, как показано на
схеме.
Это позволит смотреть и записывать телевизионные
каналы.
2
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1(RGB)-TV
к разъему SCART AV телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2(INPUT 1/
DECODER) к разъему SCART AV приемника кабельного/
спутникового телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.
Примечание
1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup (Начальная настройка).
• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение Decoder (Декодер) (см. раздел AV2/
L1 In (Вход AV2/L1) на стр. 102).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер) каналов, транслируемых с
кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов вручную) на стр. 101).
