Подключение
02
17
Ru

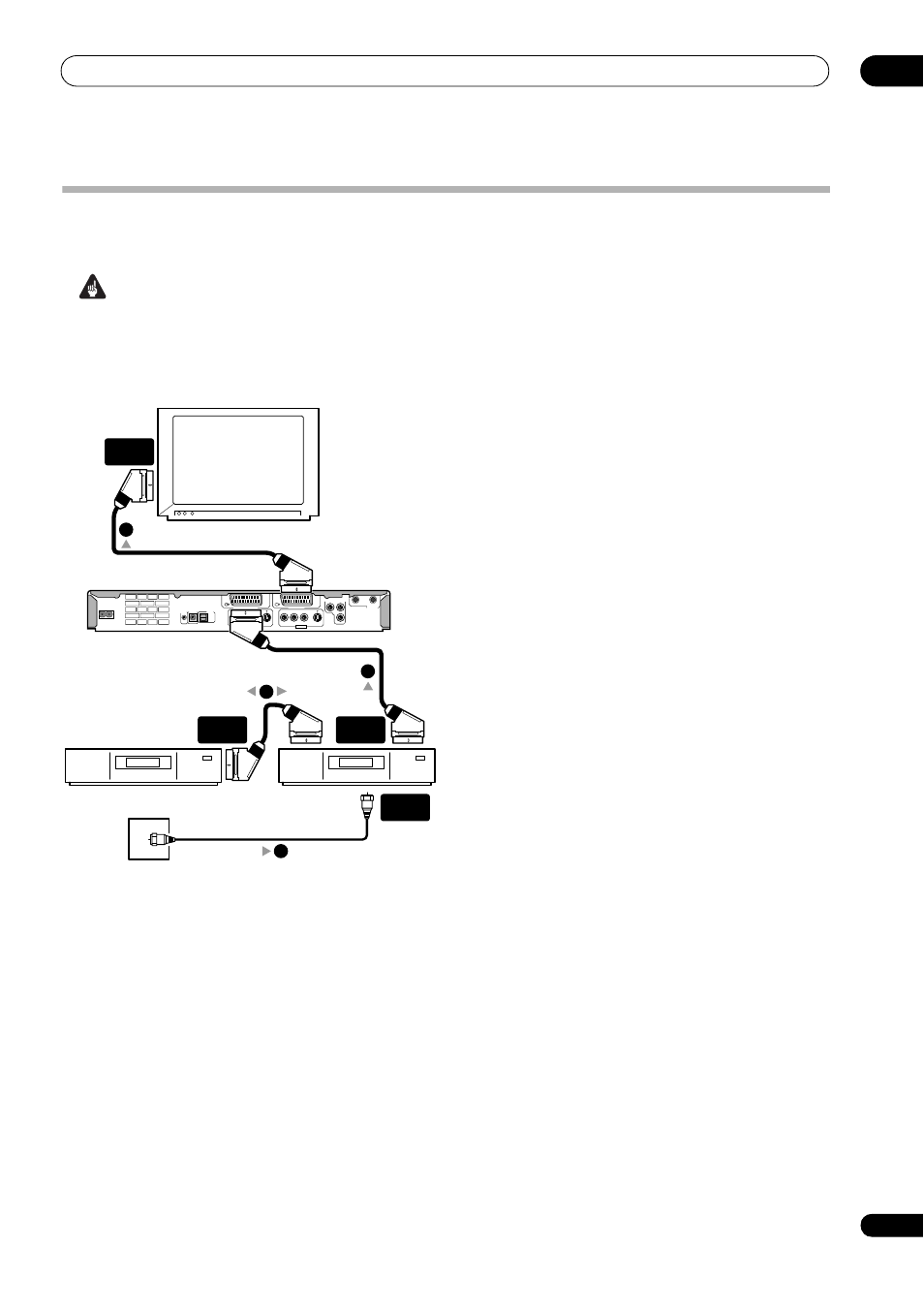

Подключение внешнего декодера (1)
При наличии специального внешнего декодера для системы спутникового или кабельного телевидения выполните
описанную ниже установку. См. схему подключения кабеля G-LINK™ на предыдущей странице.
Внимание
• Не подсоединяйте декодер непосредственно к рекордеру.
• Информация, поступающая с декодера (например, относящаяся к платным услугам телевидения) отображается
только, если рекордер выключен (находится в режиме ожидания).
• Для обеспечения правильной записи по таймеру с помощью этого рекордера видеомагнитофон/спутниковый
ресивер/приемник кабельного телевидения во время записи должен быть включен.
• Эта установка не позволяет просматривать одну телевизионную программу и одновременно записывать другую.
1
Подсоедините один конец кабеля к настенной
розетке для подключения антенны/кабельного
телевидения, а другой конец - к входу для антенны на
видеомагнитофоне/спутниковом ресивере/приемнике
кабельного телевидения.
2
Используйте кабель SCART (не входит в комплект)
для подключения декодера к видеомагнитофону/
спутниковому ресиверу/приемнику кабельного
телевидения.
Подробные инструкции см. в руководстве, прилагаемом к
декодеру.
3
Используйте кабель SCART для подключения
видеомагнитофона/спутникового ресивера/приемника
кабельного телевидения к разъему аудио/видео
AV2(INPUT 1/DECODER) рекордера.
4
Используйте кабель SCART для подключения
телевизора к разъему AV1(RGB)-TV.
ȼɢɞɟɨɦɚɝɧɢɬɨɮɨɧ
ɫɩɭɬɧɢɤɨɜɵɣɪɟɫɢɜɟɪ
ɩɪɢɟɦɧɢɤɤɚɛɟɥɶɧɨɝɨ
ɬɟɥɟɜɢɞɟɧɢɹ
Ⱦɟɤɨɞɟɪ
$)')4!,
/54
#/.42/,
' ,).+
).
/04)#!,
!6
!6
3 6)$%/
6)$%/
!5$)/
,
2
#/-0/.%.4
9
0
"
0
2
!.4%..!
).
/54
!#
/54054
3 6)$%/
6)$%/
!5$)/
,
2
).054
Ɍɟɥɟɜɢɡɨɪ
ɇɚɫɬɟɧɧɚɹɪɨɡɟɬɤɚ
ɞɥɹɩɨɞɤɥɸɱɟɧɢɹ
ɚɧɬɟɧɧɵɤɚɛɟɥɶɧɨɝɨ
ɬɟɥɟɜɢɞɟɧɢɹ
ȼɏɈȾ
$ɇɌȿɇɇɕ
ɊȺɁɔȿɆ
6&$57$9
ɊȺɁɔȿɆ
6&$57$9
ɊȺɁɔȿɆ
6&$57$9
