Легкость подключения
Описанная ниже процедура установки является базовой и позволяет смотреть и записывать телевизионные программы,
а также воспроизводить диски. Описание других типов подключений начинается на следующей странице.
Внимание
• Эти подключения выполняются с помощью кабелей SCART (не входят в комплект). Если телевизор (или
видеомагнитофон) не оснащен разъемом SCART, то соединение можно выполнить с помощью кабеля аудио/видео
(описание на следующей странице).
• Через разъем аудио/видео AV1(RGB)-TV можно выводить обычный композитный сигнал, сигнал S-video или
видеосигнал RGB, а также аналоговый аудиосигнал в стереофоническом режиме. Разъем AV2(INPUT 1/DECODER)
принимает в качестве входа обычный сигнал, сигнал S-video и видеосигнал RGB, а также аналоговый аудиосигнал в
стереофоническом режиме. Сведения об установке сигналов см. в разделах AV1 Out (Выход AV1) и AV2/L1 In (Вход
AV2/L1) на стр. 102.
• Перед выполнением или изменением схем подсоединения убедитесь, что все компоненты выключены и отключены
от электророзетки.

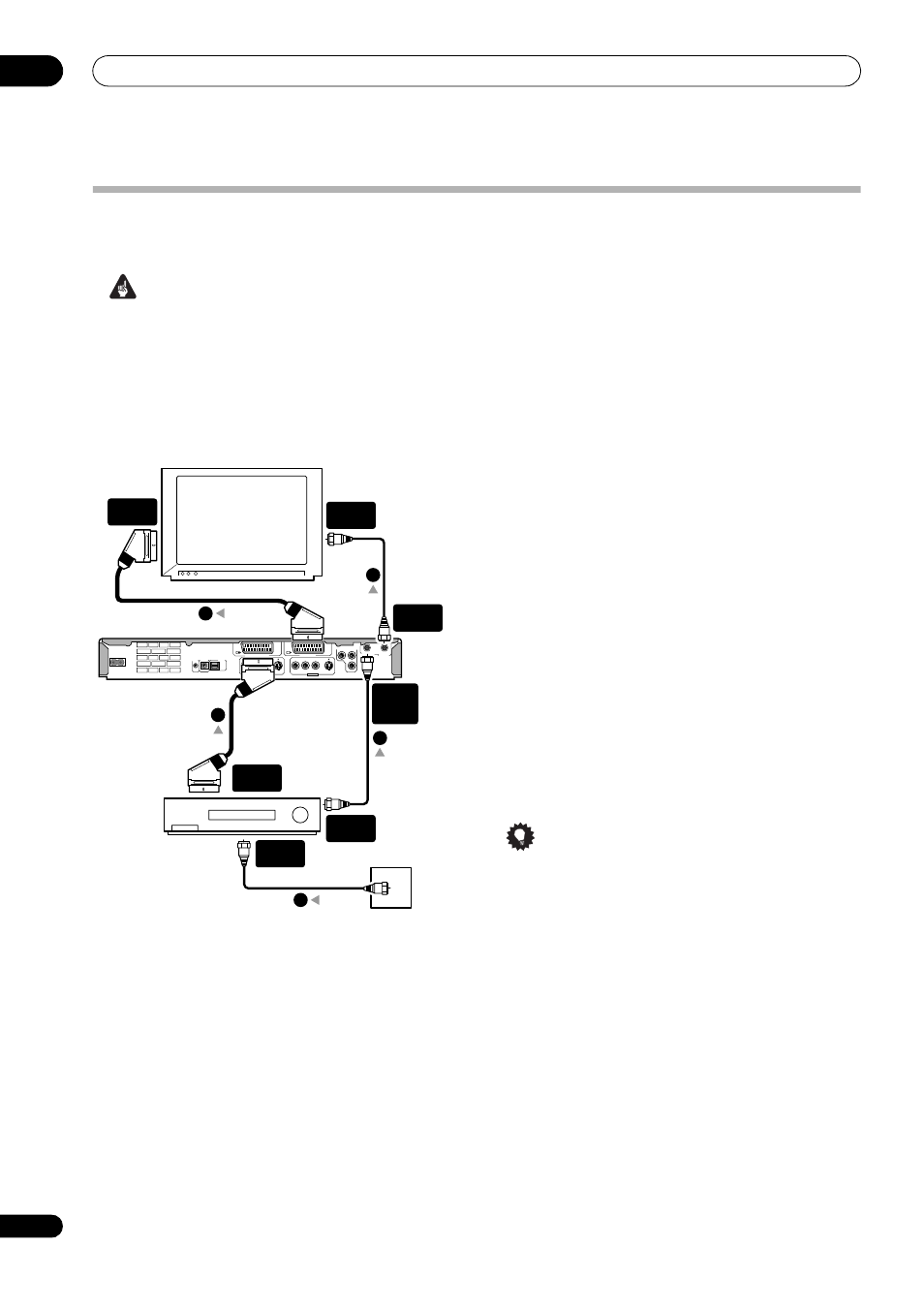

1
Подсоедините один конец кабеля к настенной
розетке для подключения антенны/кабельного
телевидения, а другой конец - к входу для антенны на
видеомагнитофоне.
• При подключении антенны напрямую к телевизору
(без использования видеомагнитофона) подсоедините
антенну к гнезду ANTENNA IN (RF IN) рекордера и
пропустите следующий шаг.
2
Используйте антенный кабель (один кабель входит
в комплект поставки) для подсоединения выхода
антенны видеомагнитофона к гнезду ANTENNA IN (RF
IN) рекордера.
3
Используйте другой антенный кабель для
подсоединения гнезда ANTENNA OUT рекордера к
входу антенны на телевизоре.
4
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1(RGB)-TV
рекордера к разъему SCART AV телевизора.
5
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2(INPUT 1/
DECODER) к разъему SCART AV видеомагнитофона.
Совет
• Этот рекордер имеет функцию “сквозного канала”,
которая позволяет записывать телевизионную
программу со встроенного телевизионного тюнера
рекордера во время просмотра видеозаписи на
видеомагнитофоне. (Для использования этой функции
в режиме ожидания рекордера для параметра Power
Save (Энергосбережение) должно быть установлено
значение Off (Выкл.) - см. раздел Power Save
(Энергосбережение) на стр. 100.)
