Подключение
02
16
Ru

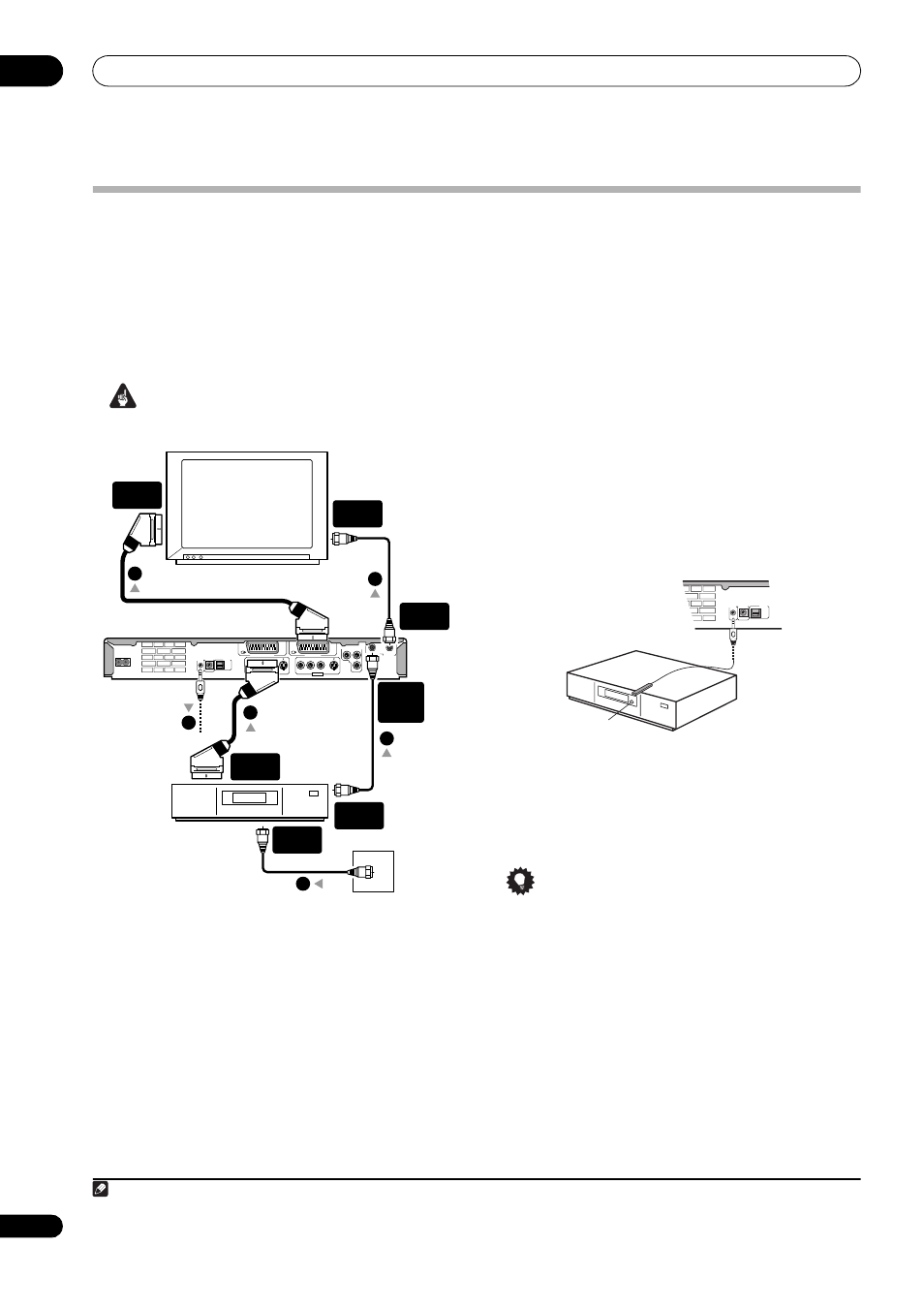

Подключение приемника кабельного телевидения, спутникового ресивера или
цифрового ресивера
Кабельный, спутниковый или цифровой ресивер со встроенным декодером можно подключить к данному рекордеру и
телевизору, как показано на этой странице.
1
При использовании отдельного декодера для кабельного/спутникового
телевидения, выполняйте установку в соответствии с инструкциями на следующей странице.
Установка, описанная на этой странице, позволяет выполнять следующее.
• Записать передачи любого канала, выбрав его в кабельном, спутниковом или цифровом ресивере.
• Переключать каналы и программировать запись по таймеру с внешнего ресивера с помощью системы GUIDE
Plus+™ (через кабель G-LINK™, после предварительной настройки).
Внимание
• Не подключайте рекордер к телевизору через видеомагнитофон, спутниковый ресивер или другой компонент. Всегда
подсоединяйте каждый компонент непосредственно к телевизору или ресиверу AV.
1
Подключите кабель антенны радиочастот, как
показано на схеме.
Это позволит смотреть и записывать телевизионные
каналы.
2
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1(RGB)-TV
к разъему SCART AV телевизора.
Это позволит просматривать диски.
3
С помощью другого кабеля SCART соедините
разъем аудио/видео AV2(INPUT 1/DECODER) с
разъемом SCART AV на приемнике кабельного
телевидения, спутниковом или наземном ресивере.
Это позволит записывать телевизионные каналы,
транслируемые с колебаниями изображения.
4
Подключите входящий в комлект кабель G-LINK™ к
гнезду G-LINK™.
Это позволит управлять тюнером внешнего ресивера,
используя систему GUIDE Plus+™.
Поместите ИК-передатчик на конце кабеля G-LINK™ так,
чтобы ИК-приемник кабельного, спутникового или
цифрового ресивера мог принимать сигналы управления
(см. схему).
Если ИК-приемник не удается найти на передней панели,
обратитесь к руководству по кабельному, спутниковому
или цифровому ресиверу. Другой способ:
поэкспериментируйте с пультом дистанционного
управления, поднося его очень близко к ресиверу, пока не
определите положение, при котором ресивер будет
реагировать на команды.
Совет
• Этот рекордер имеет функцию “сквозного канала”,
которая позволяет записывать телевизионную
программу со встроенного телевизионного тюнера
рекордера во время просмотра видеозаписи на
видеомагнитофоне. (для использования этой функции
в режиме ожидания рекордера для параметра Power
Save (Энергосбережение) должно быть установлено
значение Off (Выкл.) - см. раздел Power Save
(Энергосбережение) на стр. 100.)
Примечание
1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов подключений аудио/видео.
