ABB Total Flow
Схема подключения
+
+
power supply
MO
DBUS
D0
D1
IS GN
D
USB
1
2
1
3
4
5
2
o
ff
o
n
(
)
( )
(-)
(-)
8
1
2
6
7
Bus +
Bus -
GND
VBAT

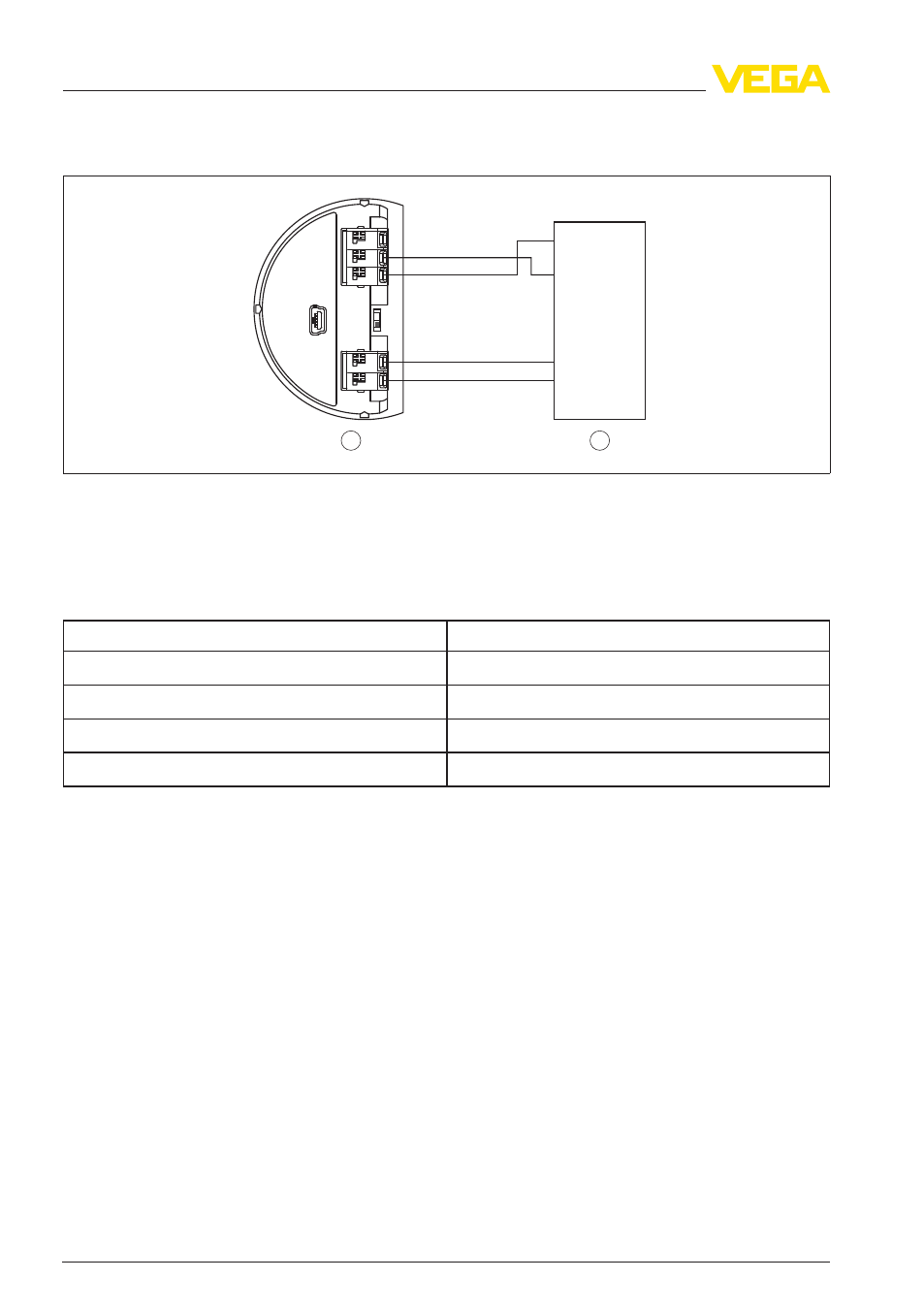

Рис. 48: Подключение VEGAPULS 61 к RTU ABB Total Flow
1
VEGAPULS 61
2
RTU ABB Total Flow
Параметр
Параметр
Value
Baud Rate
9600
Floating Point Format Code
0
RTU Data Type
16 Bit Modicon
Input Register Base Number
1
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAPULS
61.
Поэтому для RTU ABB Total Flow как адрес регистра для 1302 должен быть задан адрес 1303.
92
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
