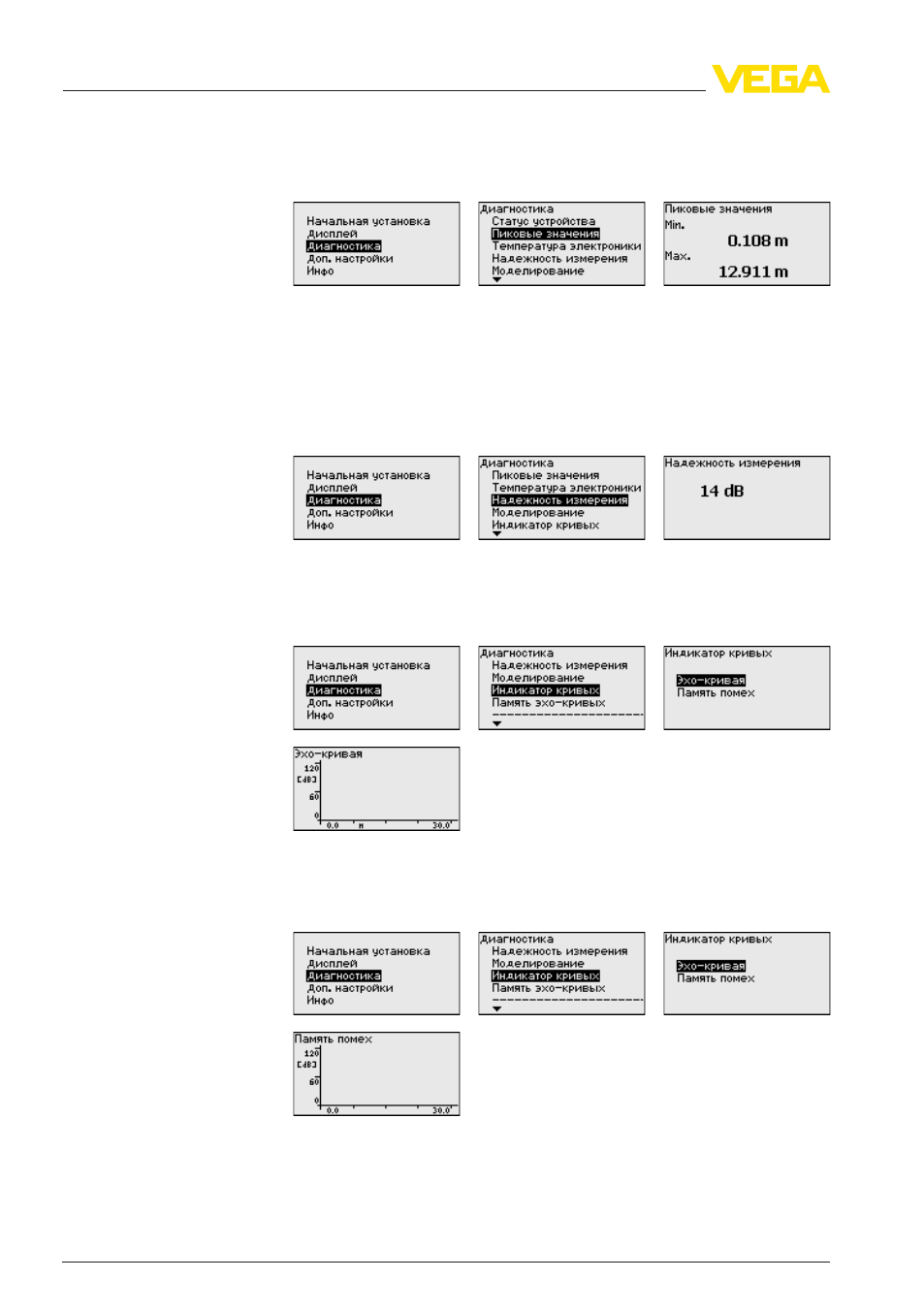

В датчике сохраняются минимальное и максимальное измерен-
ные значения. Эти значения индицируются через меню "Пиковые
значения".
При бесконтактном измерении следует учитывать возможное
влияние рабочих условий. В этом пункте меню отображается
надежность эхо-сигнала от уровня заполнения. Надежность
измерения - это уровень сигнала в dB за вычетом помех. Чем
выше это значение, тем надежнее измерение. При действующем
измерении значения составляют > 10 dB.
" Эхо-кривая" показывает уровень эхосигналов в dB в пределах
диапазона измерения. Уровень сигнала позволяет оценить
качество измерения.
" Память помех" показывает сохраненные ложные эхосигналы
( см. меню "Доп. настройки") пустой емкости с уровнем сигнала в
" dB" в пределах диапазона измерения.
Сравнение эхо-кривой и памяти помех дает возможность
оценить надежность измерения. Выбранная кривая обновляется
в текущем режиме. Нажатием клавиши [OK] открывается под-
меню функций изменения масштаба.
Диагностика/Пиковые
значения
Диагностика/Надеж-
ность измерения
Диагностика/Индика-
ция кривых
44 VEGAPULS 61 • Разрешение в соответствии с Директивой LPR
6 Начальная установка с помощью модуля индикации и настройки
41717
-RU
-120817
