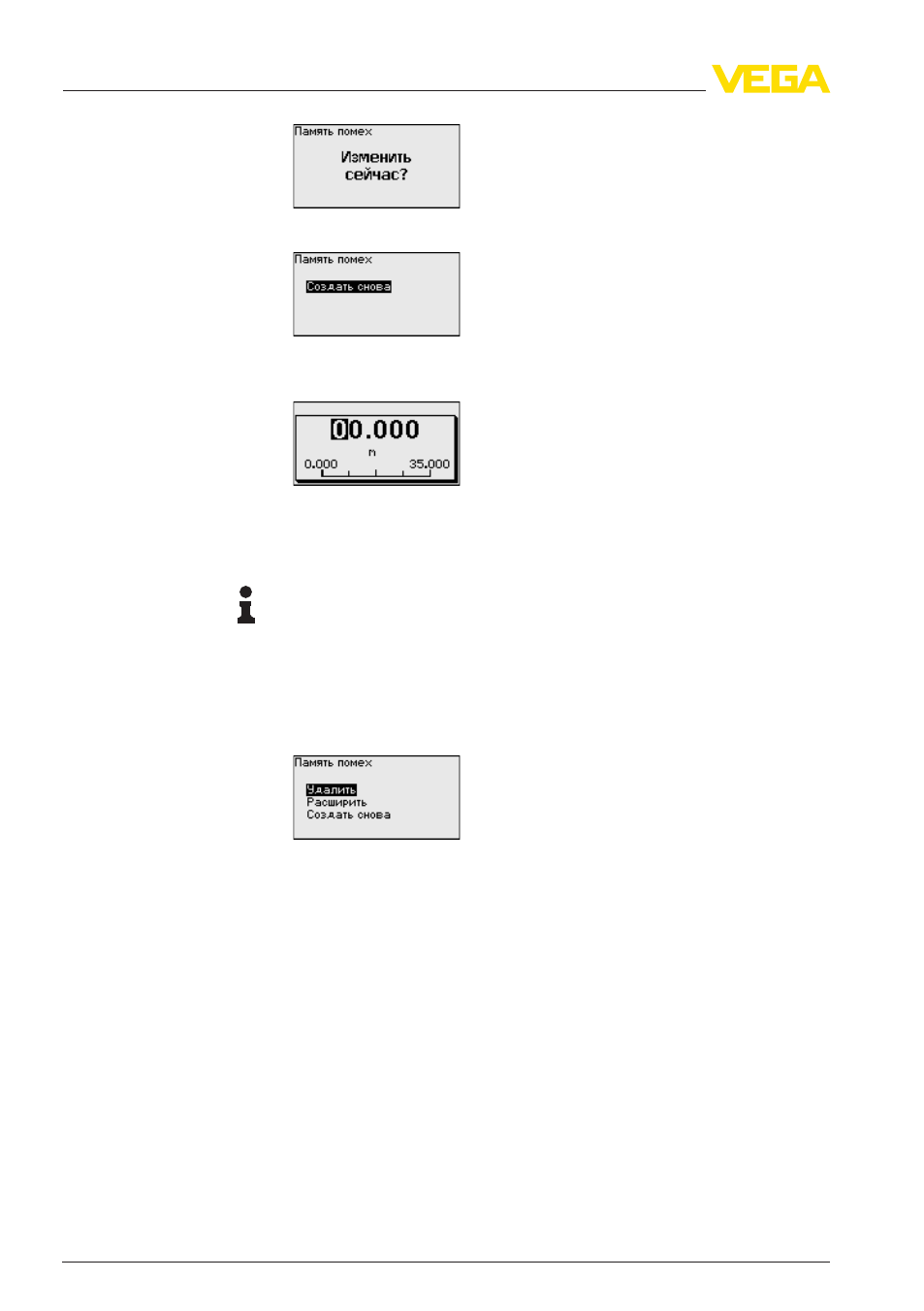

3 Снова подтвердить нажатием [OK].
4 Снова подтвердить нажатием [OK] и ввести фактическое
расстояние от датчика до поверхности продукта.
5 Теперь после нажатия [OK] все имеющиеся на этом рас-
стоянии ложные отраженные сигналы будут зарегистриро-
ваны и сохранены в датчике.
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести
неправильное (слишком большое) значение, актуальный уровень
сохранится в памяти как помеха и на указанном расстоянии
уровень определяться более не будет.
Если в датчике уже создана память помех, то при выборе меню
"
Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже существую-
щую памят помех. Это имеет смысл, если уже существующая
память помех более не соответствует условиям измерения в
емкости.
Опция "Расширить" используется для расширения уже созданной
памяти помех. Это имеет смысл, если память помех была создана
при слишком высоком уровне и поэтому могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить" будет
показано расстояние до поверхности продукта для существую-
щей памяти помех. Теперь это значение можно изменить, и зона
памяти помех будет соответственно расширена.
Линеаризация необходима в том случае, когда требуется инди-
кация или вывод измеренных значений в единицах объема, а
объем емкости изменяется нелинейно по отношению к уровню ее
заполнения, например когда емкость горизонтальная цилиндри- Доп. настройки/Кривая
линеаризации
46 VEGAPULS 61 • Разрешение в соответствии с Директивой LPR
