l Расстояние до диафрагмы слива
l Расстояние от отверстия диафрагмы до дна
l Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
l Минимальное расстояние от датчика до максимального
подъема уровня
2
3 ... 4 x h
max
90°
h
max
d
1 B

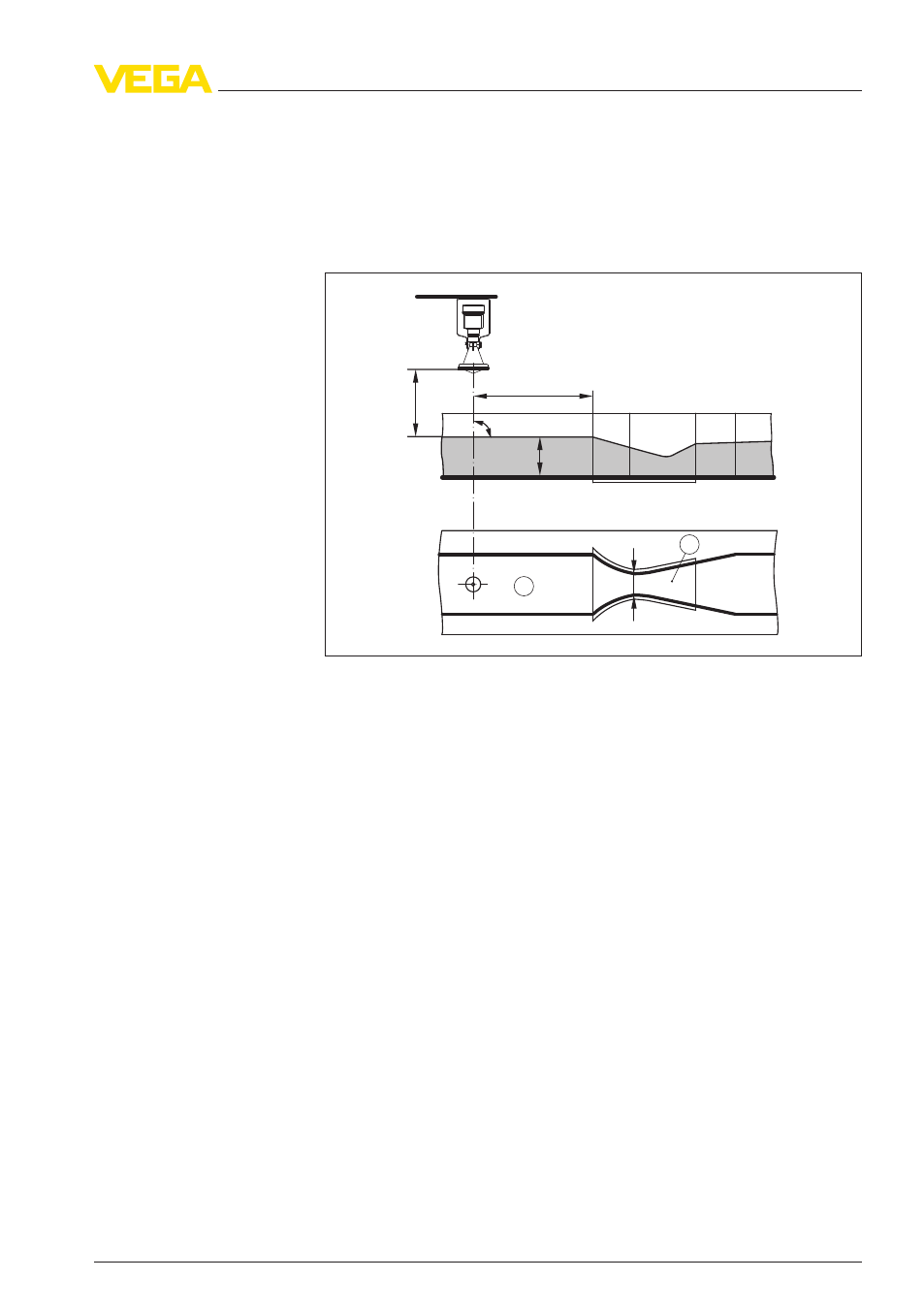

Рис. 19: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние датчика; h
max.
= максимальное заполнение лотка; B =
наибольшее сужение лотка
1 Положение датчика
2 Лоток Вентури
Необходимо соблюдать следущие основные условия:
l Установка датчика на приемной стороне
l Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l Расстояние до лотка Вентури
l Минимальное расстояние от датчика до максимального
подъема уровня
Измерение расхода с
лотком Хафаги-Венту-
ри
VEGAPULS 61 • Разрешение в соответствии с Директивой LPR 27
