Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие кон-
такта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.

7

Слегка потянув за провода, проверить надежность их
закрепления в контактах.

8

Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.

9

Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.

10 Завинтить крышку корпуса.

Электрическое подключение выполнено.

Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть и
вытащить клеммный блок. При установке клеммного блока назад
должен быть слышен звук защелкивания.

5

.3

Схема подключения (двухкамерный
корпус)

2

1

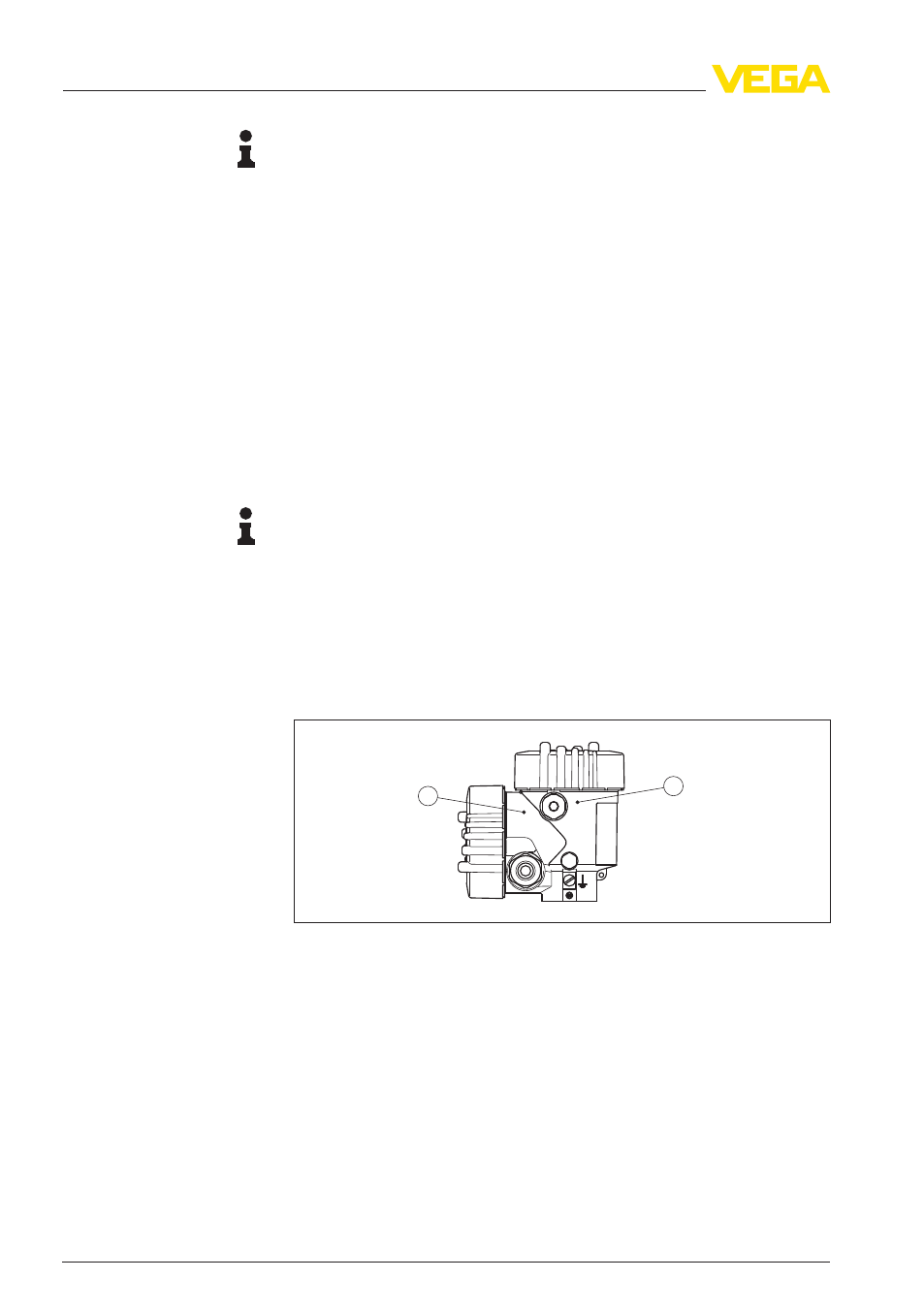

Рис. 21: Позиция отсека подключения (электроника Modbus) и отсека
электроники (электроника датчика)

1

Отсек подключения

2

Отсек электроники

Общий обзор

30

VEGAPULS

61 • Разрешение в соответствии с Директивой LPR

5 Подключение к источнику питания и шинной системе

41717

-RU

-120817
