Инструкция по эксплуатации VEGA VEGAPULS 61 (≥ 2.0.0 - ≥ 4.0.0) Modbus and Levelmaster protocol Approval according to LPR radio standard
Страница 70
Макс. момент затяжки крепежных винтов
монтажной скобы на корпусе датчика
4 Nm
Макс. момент затяжки винтов фланца
-
Накидной фланец DN 80
5 Nm (3.689 lbf ft)
-
Адаптерный фланец DN 100
7 Nm (5.163 lbf ft)
Макс. момент затяжки для кабельных вводов NPT и кабелепроводной трубки
-
Пластиковый корпус
10 Nm (7.376 lbf ft)
-
Корпус из алюминия или нержавею-
щей стали
50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние
между присоединением датчика и поверхно-
стью продукта. Базовой плоскостью является
уплотнительная поверхность на шестиграннике
присоединения или нижняя сторона фланца.
3
4
2
1

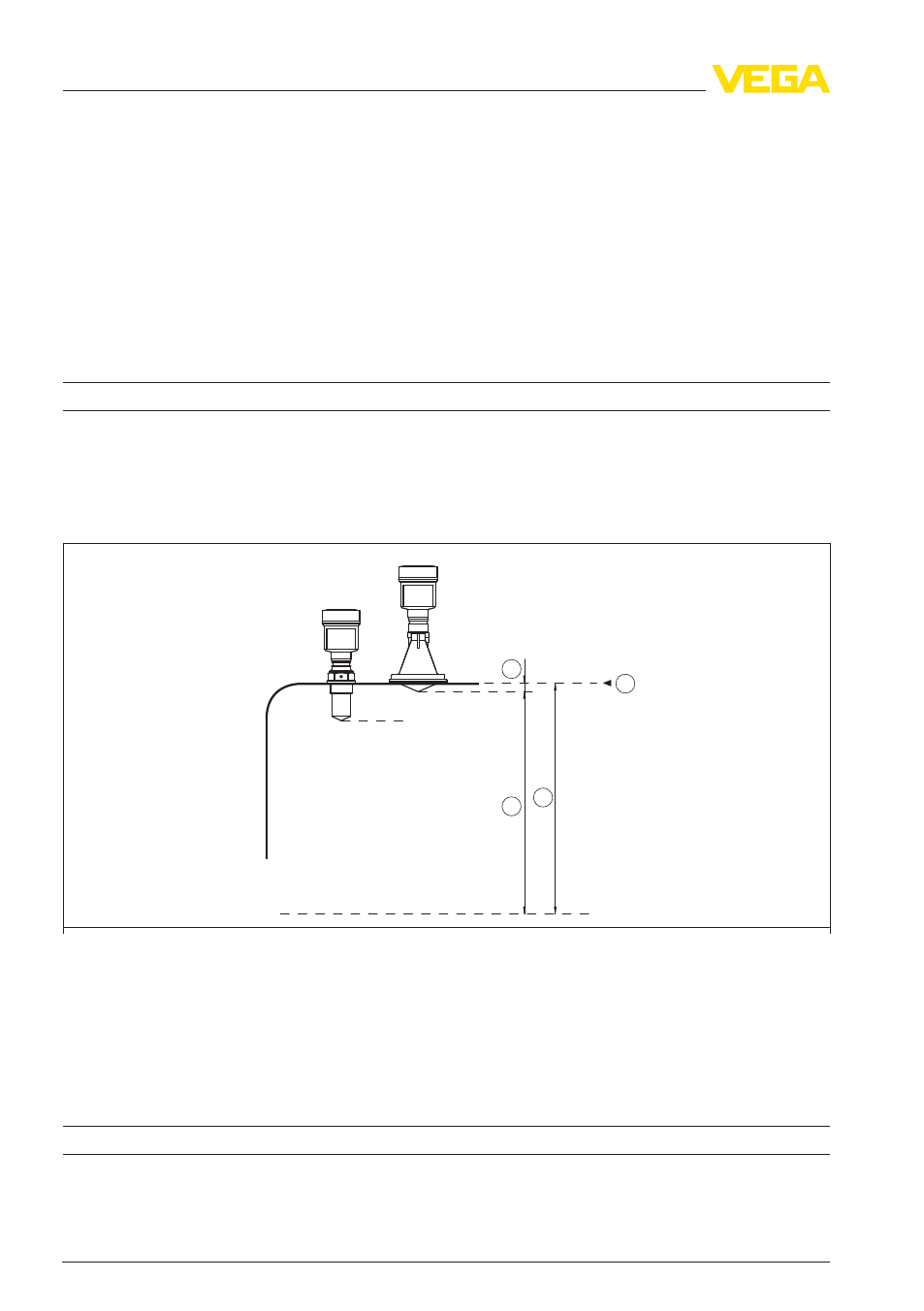

Рис. 43: Данные для входной величины
1
Базовая плоскость
2
Измеряемая величина, макс. диапазон измерения
3
Длина антенны
4
Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.8 ft)
Рекомендуемый диапазон измерения
до 20 м (65.62 ft)
Выходная величина
Выход
-
физический слой
Цифровой выходной сигнал по стандарту
EIA-485
70
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
