Инструкция по эксплуатации VEGA VEGAPULS 61 (≥ 2.0.0 - ≥ 4.0.0) Modbus and Levelmaster protocol Approval according to LPR radio standard
Страница 72
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1
2
3

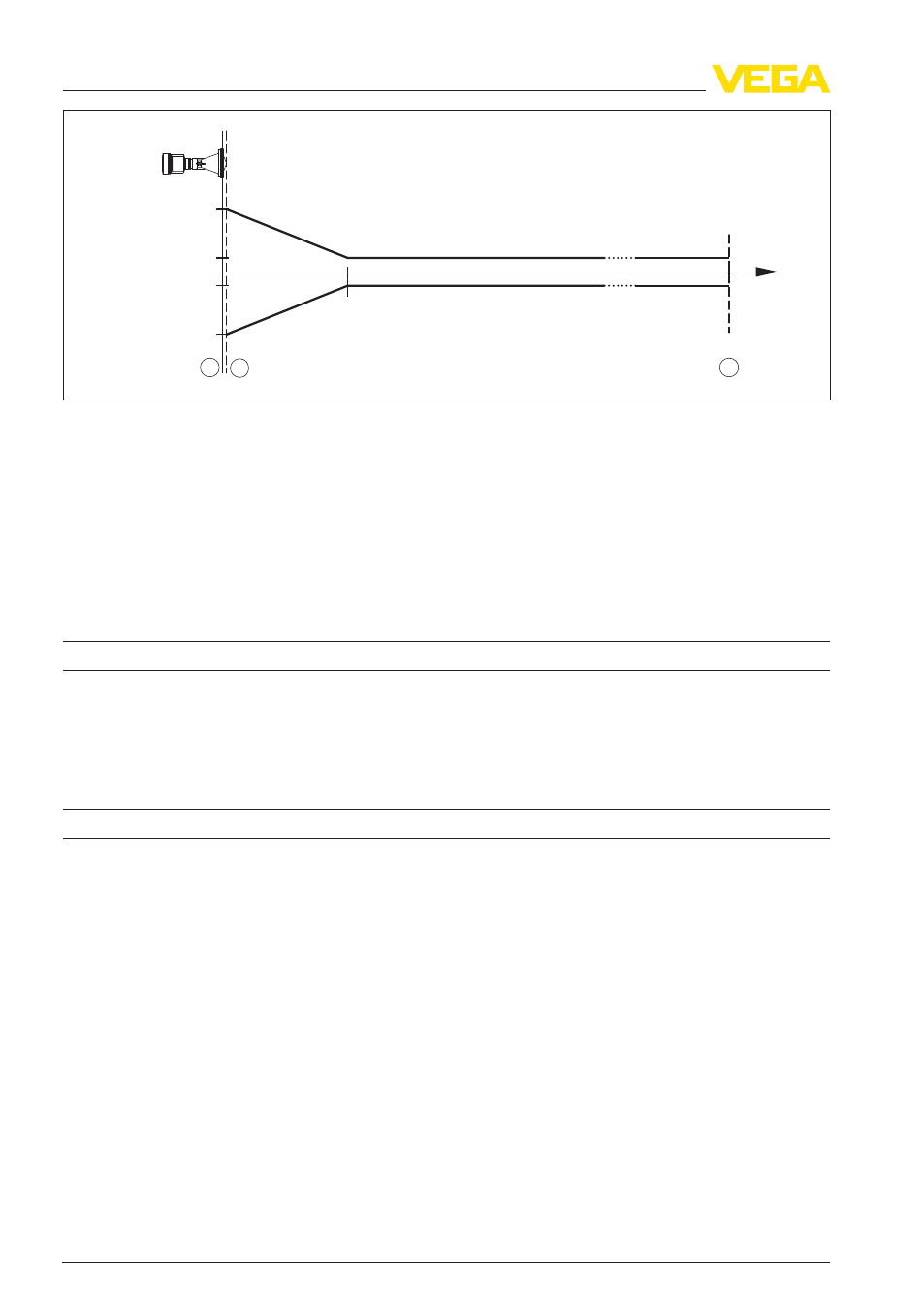

Рис. 45: Погрешность измерения при эталонных условиях - пластиковая рупорная антенна
1
Базовая плоскость
2
Край антенны
3
Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±
1 mm
Погрешность измерения на сыпучих про-
дуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому
невозможны.
Величины, влияющие на точность измерения
Температурный дрейф - цифровой выход
±
3 мм/10 K относительно max. диапазона
измерения или max. 10 мм
Дополнительная погрешность вследствие
сильных высокочастотных электромаг-
нитных полей в пределах EN 61326
< ±
50 mm
Характеристики измерения и рабочие характеристики
Частота
Диапазон K (технология 26 ГГц)
Время измерительного цикла
450 ms
Время реакции на скачок
1)
≤
3 s
Скорость сопровождения измерительно-
го окна, макс.
1 m/min
Ширина диаграммы направленности
2)
10°
Излучаемая мощность ВЧ
3)
1)
Интервал времени после скачкообразного изменения измеряемого
расстояния на макс. 0,5 м при применении на жидкостях, макс. 2 м при
применении на сыпучих продуктах до момента, когда выходной сигнал
в первый раз достигнет 90 % своей установившейся величины
(IEC 61298-2).
2)
Вне данной ширины диаграммы направленности энергия радарного
сигнала снижается на 50 % (-3 dB)
3)
EIRP: Equivalent Isotropic Radiated Power (Эквивалентная изотропно-
излучаемая мощность)
72
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
11 Принадлежности
41717
-RU
-120817
