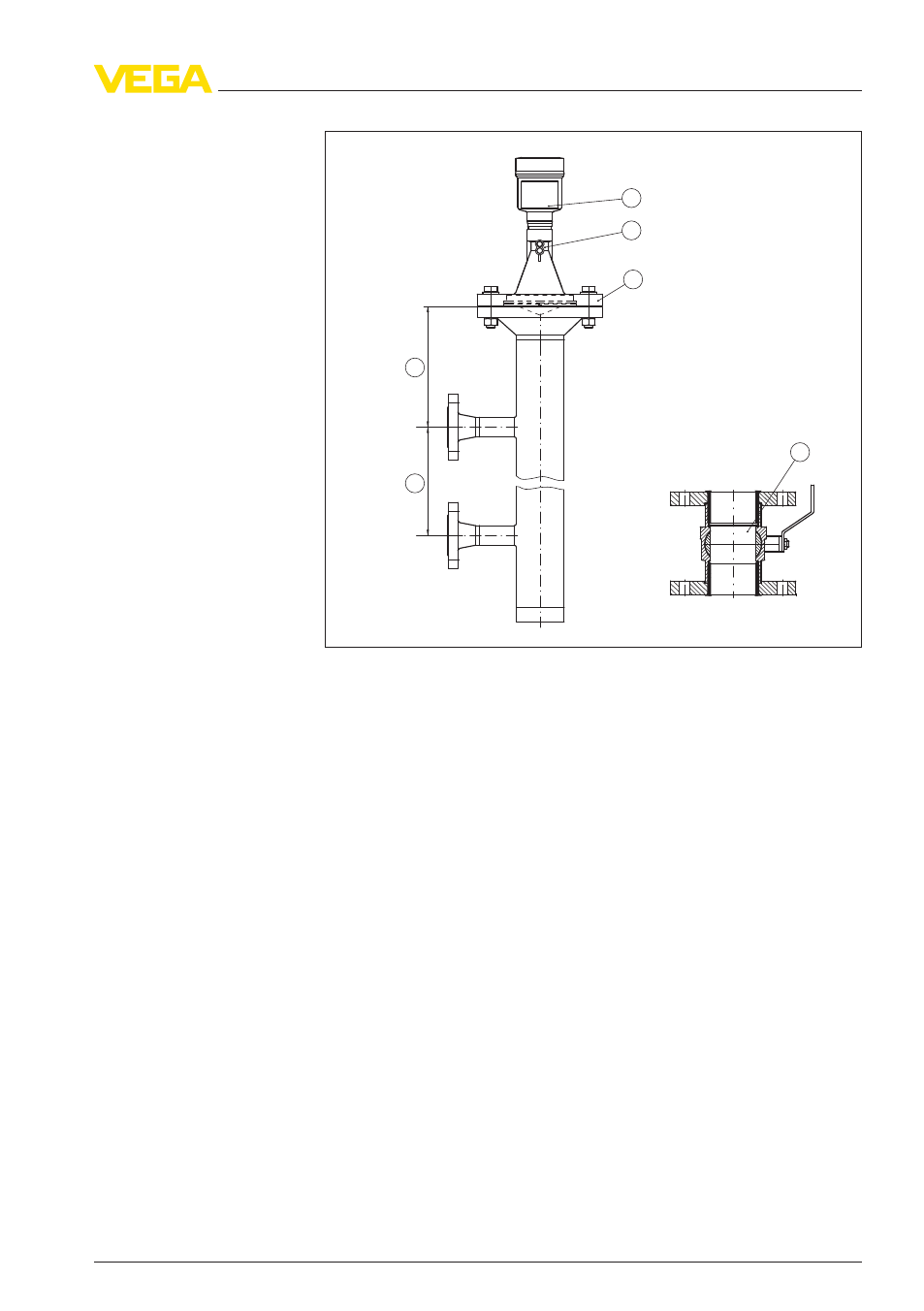

Рис. 17: Монтаж в выносной трубе

1

Радарный уровнемер

2

Метка направления поляризации

3

Фланец устройства

4

Расстояние от базовой плоскости датчика до верхнего соединитель-
ного патрубка

5

Расстояние между соединительными патрубками

6

Шаровой кран с полным проходом

Указания по ориентации:

l

Учитывать метку поляризации на датчике.

l

У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у ис-
полнения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.

l

Соединительные патрубки к емкости должны лежать в одной
плоскости с этой меткой.

Указания по измерению:

l

Точка 100 % не должна лежать выше верхнего соедини-
тельного патрубка к емкости.

l

Точка 0 % не должна лежать ниже нижнего соединительного
патрубка к емкости.

l

Минимальное расстояние от базовой плоскости датчика до
верхней кромки верхнего соединительного патрубка > 300 мм.

l

При диаметре антенны 40 мм (1½") условный диаметр трубы
должен составлять не менее DN 40 или 1½".
