1

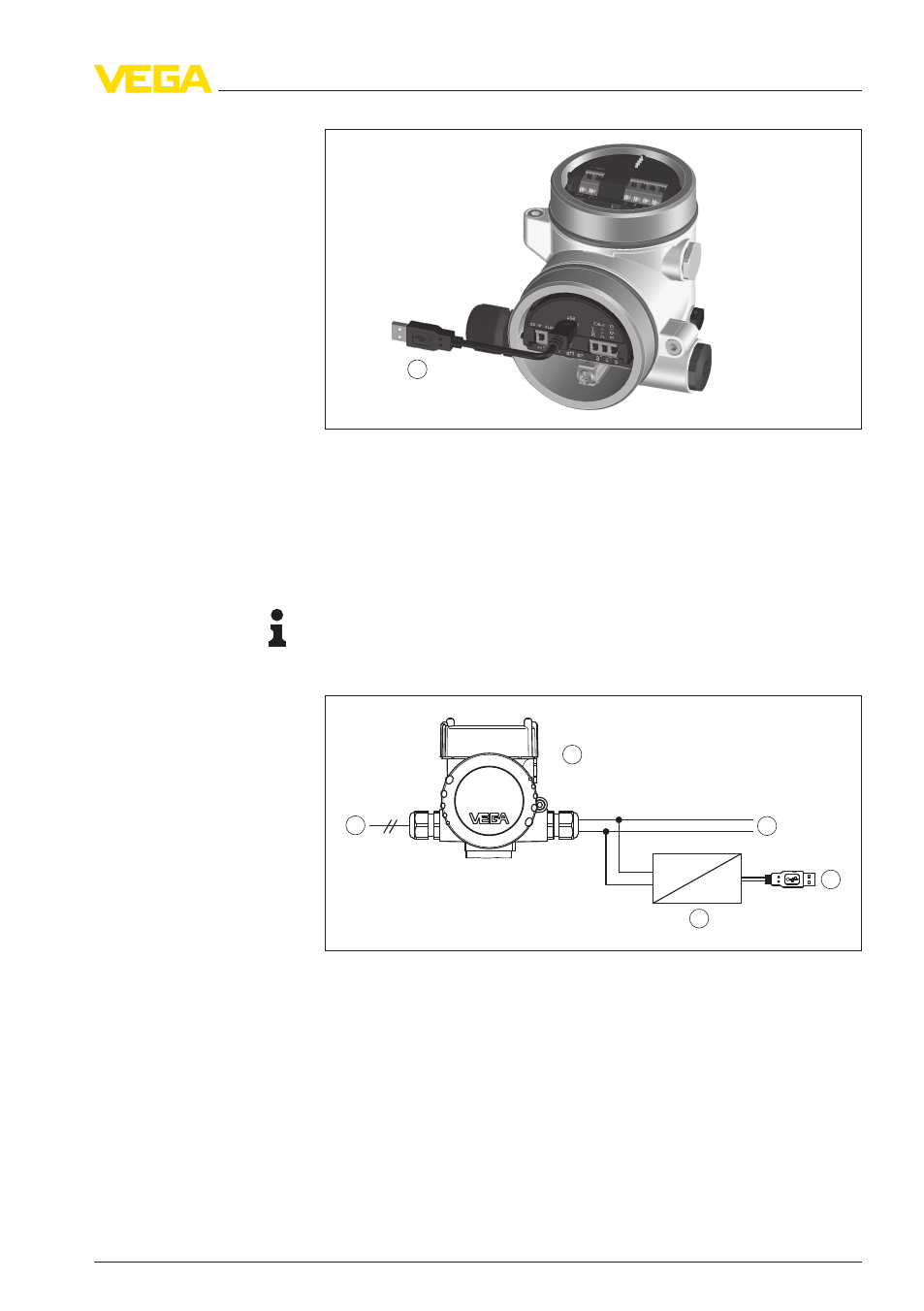

Рис. 27: Подключение ПК через USB к электронике Modbus
1 Кабель USB к ПК
Подключение ПК к кабелю RS 485 выполняется через стандарт-
ный интефейсный адаптер RS 485/USB. Через это подключение
можно параметрировать как электронику Modbus, так и элек-
тронику датчика.
Информация:
Для этого параметрирования обязательно требуется отключить
соединение с удаленным терминалом.
RS485
USB
1
2
3
4
5
Рис. 28: Подключение ПК через интерфейсный адаптер к кабелю RS 485
1 Интерфейсный адаптер RS 485/USB
2 Кабель USB к ПК
3 Кабель RS 485
4 Датчик
5 Питание
К кабелю RS 485
VEGAPULS 61 • Разрешение в соответствии с Директивой LPR 51
7 Начальная установка датчика и интерфейса Modbus посредством
PACTware
41717
-RU
-120817
