На продуктах с хорошими отражательными свойствами
VEGAPULS
61 можно монтировать также на высоких патрубках

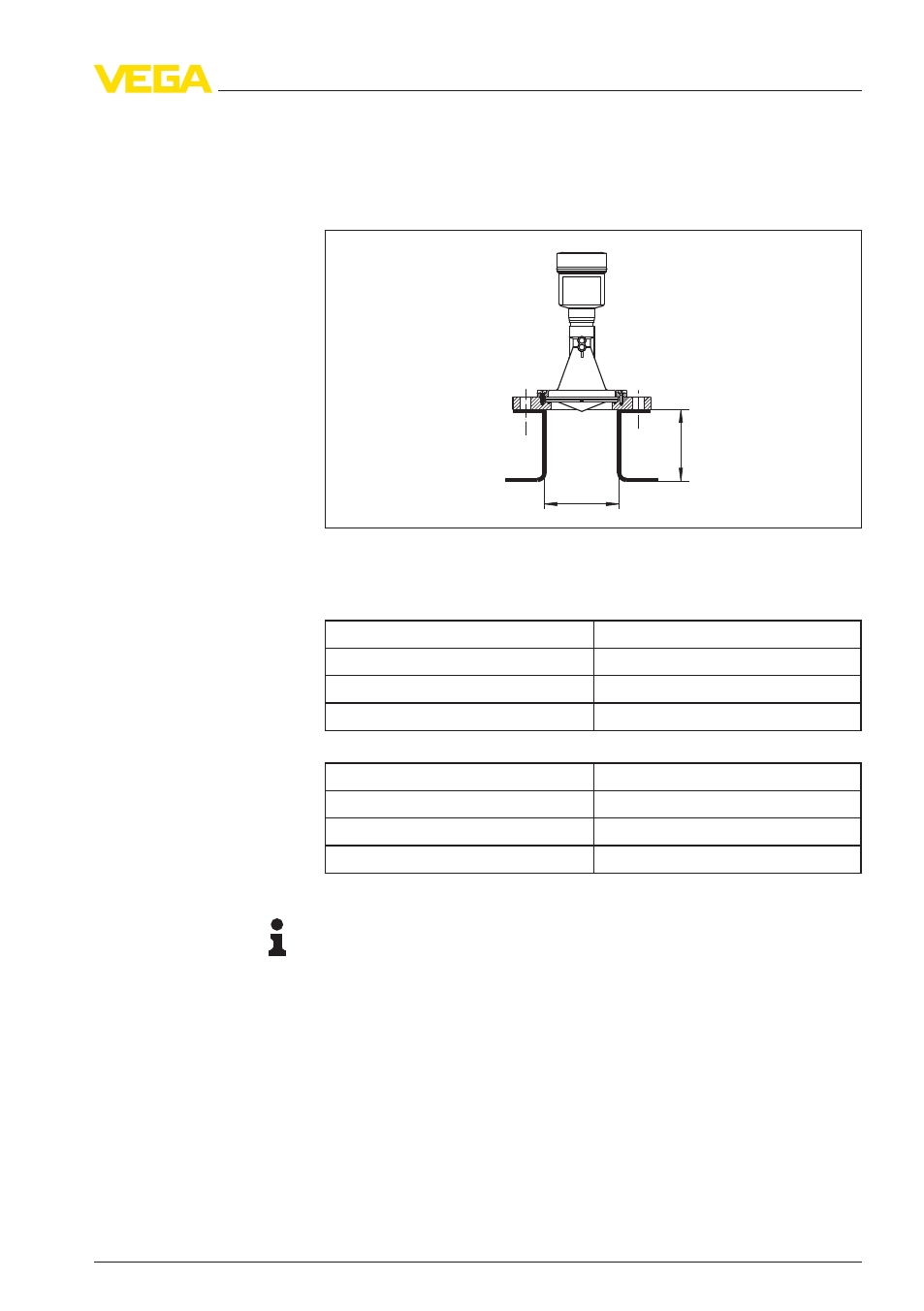

( ориентировочные размеры патрубков см. на рисунке ниже). При
этом необходимо создать память помех.
d
h
В таблице ниже приведены макс. значения высоты патрубка (h) в
зависимости от его диаметра (d).
Диаметр патрубка d Высота патрубка h
80 mm 300 mm
100 mm 400 mm
150 mm 500 mm
Диаметр патрубка d Высота патрубка h
3" 11.8 in
4" 15.8 in
6" 19.7 in
Рекомендация:
При проектировании новых систем имеет смысл предусмотреть
наклон патрубка в направлении выпуска продукта из емкости.
Монтаж прибора на наклонном патрубке позволяет уменьшить
ложные отражения от стенки емкости и обеспечивает возмож-
ность измерения вплоть до выпускного отверстия в конической
части емкости.
VEGAPULS 61 • Разрешение в соответствии с Директивой LPR 19
4 Монтаж
