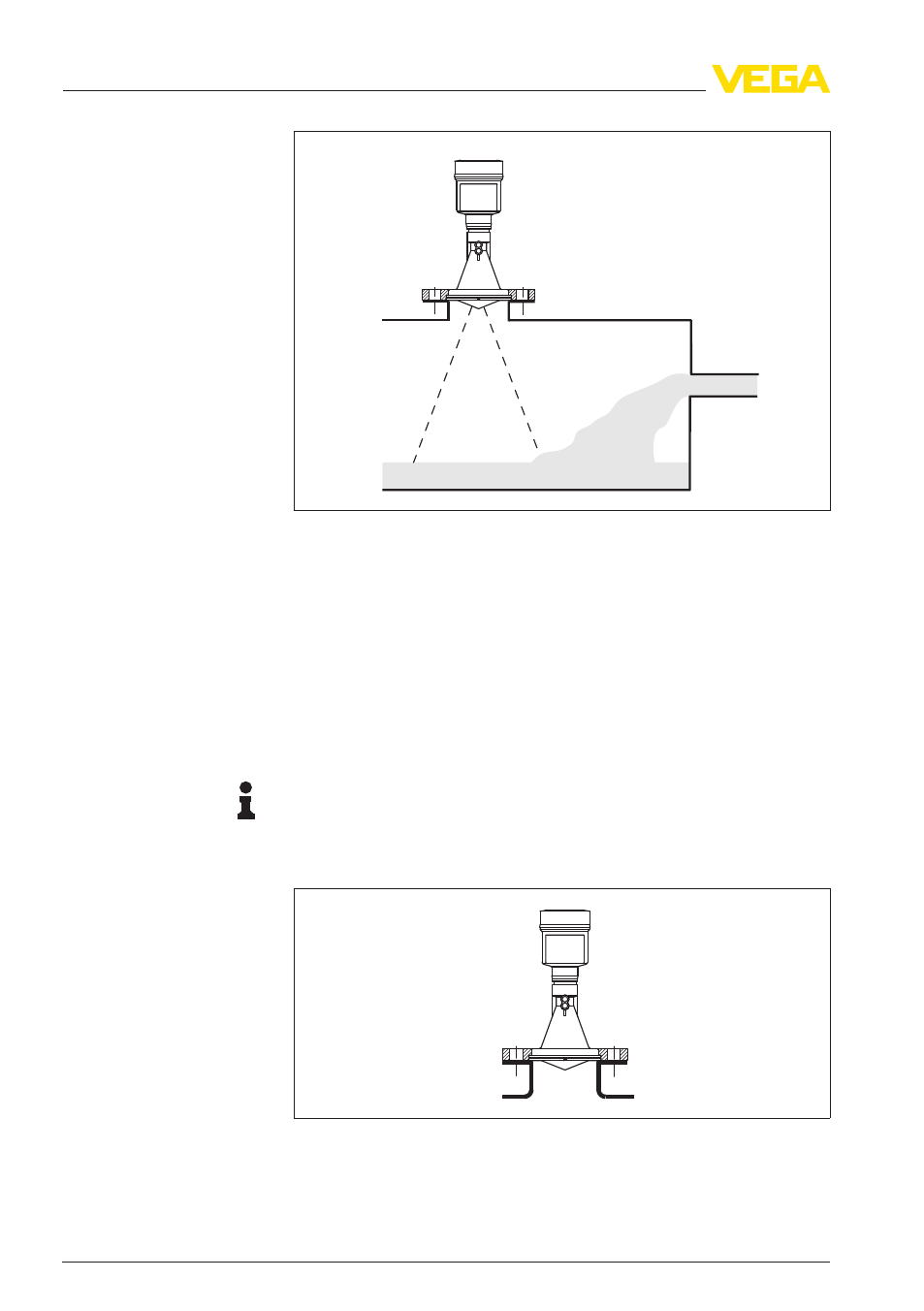

Рис. 9: Монтаж радарного датчика при втекающем продукте
Для монтажа VEGAPULS 61 на патрубке имеется накидной
фланец DN 80 (ASME 3" или JIS 80), а также адаптерный фланец.
У приборов с пластиковым, алюминиевым однокамерным или
нержавеющим корпусом накидной фланец можно надеть через
корпус непосредственно при монтаже на месте. Через алюми-
ниевый двухкамерный корпус накидной фланец надеть нельзя,
поэтому данный способ монтажа нужно указывать при заказе
прибора.
Информация:
Патрубок должен быть, как можно, короче, а конец патрубка
должен быть закругленным, тогда помехи от патрубка емкости
будут незначительными.
Рис. 10: Рекомендуемая высота монтажного патрубка
Патрубок при пласти-
ковой рупорной антен-
не
18 VEGAPULS 61 • Разрешение в соответствии с Директивой LPR
4 Монтаж
