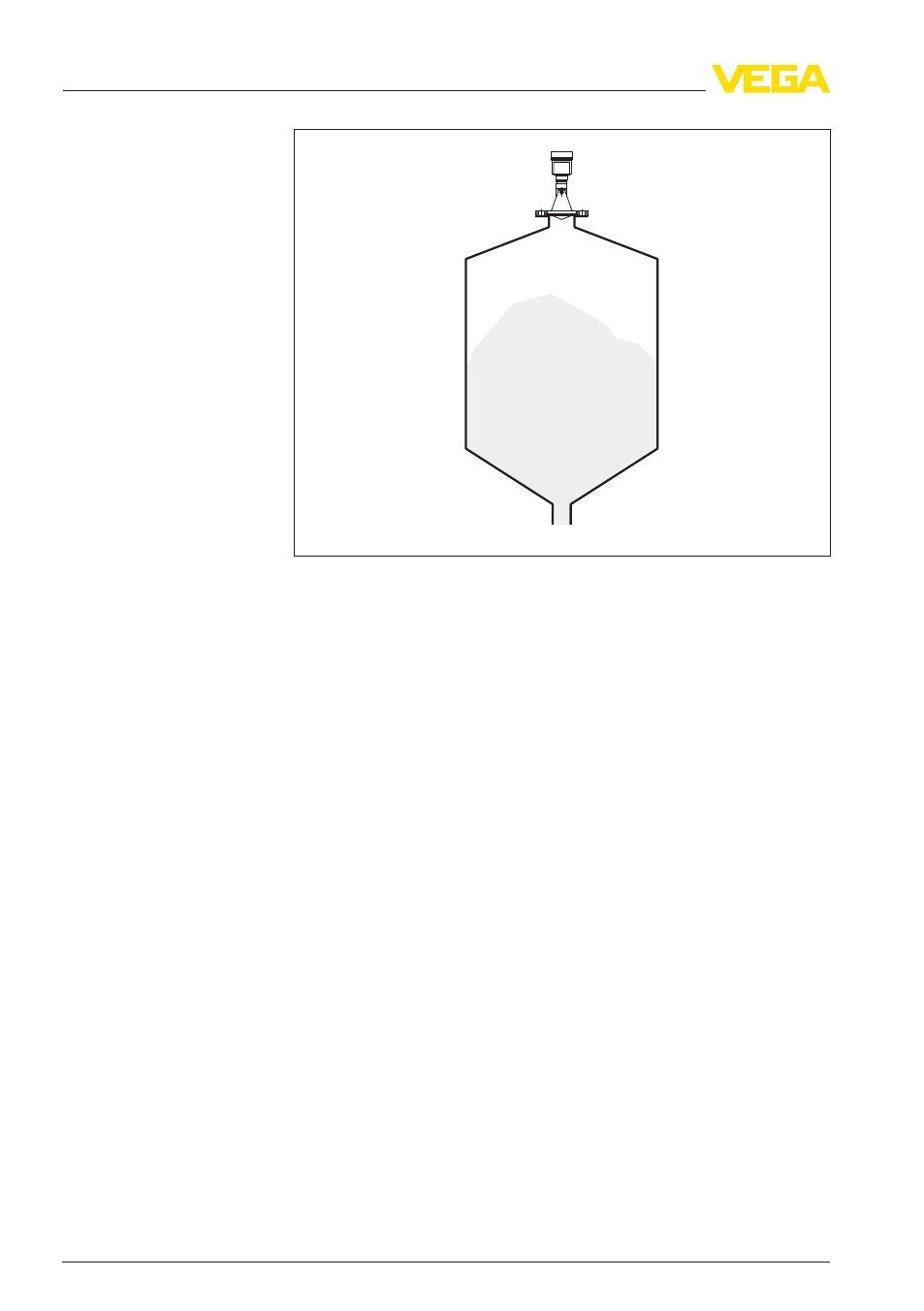

Рис. 2: Фланцевый монтаж радарного датчика
4
.3
Подготовка к монтажу с монтажной скобой
С помощью монтажной скобы датчик может устанавливаться на
стенке емкости, перекрытии силоса или на кронштейне. Мон-
тажная скоба позволяет легко ориентировать датчик по отно-
шению к поверхности сыпучего продукта в открытых емкостях.
Монтажная скоба, поставляемая вместе с прибором, не прикре-
плена к нему. Сначала ее необходимо прикрепить к датчику с
помощью трех винтов с внутренним шестигранником M5 x 10 и
пружинных шайб (макс. момент затяжки см. п. "Технические
данные"). Необходимый инструмент: торцовый шестигранный
ключ, размер 4.
Привинчивать скобу к датчику можно двумя способами. В
зависимости от выбранного способа можно установить разный
угол наклона датчика в скобе:
l
Однокамерный корпус
-
Бесступенчато, угол наклона 180°
-
Ступенчато, угол наклона 0°, 90° и 180°
l
Двухкамерный корпус
-
Бесступенчато, угол наклона 90°
-
Ступенчато, угол наклона 0° и 90°
