6 Начальная установка с помощью модуля
индикации и настройки
6 .1 Установка модуля индикации и настройки
Модуль индикации и настройки может быть установлен на
датчике или снят с него в любое время. Установка возможна в
одном из четырех положений со сдвигом на 90°. Для этого не
требуется отключать питание.
Выполнить следующее:
1 Отвинтить крышку корпуса.
2 Модуль индикации и настройки установить на злектронике в
желаемом положении и повернуть направо до щелчка.
3 Туго завинтить крышку корпуса со смотровым окошком.
Для демонтажа выполнить описанные выше действия в обратном
порядке.
Питание модуля индикации и настройки осуществляется от
датчика.

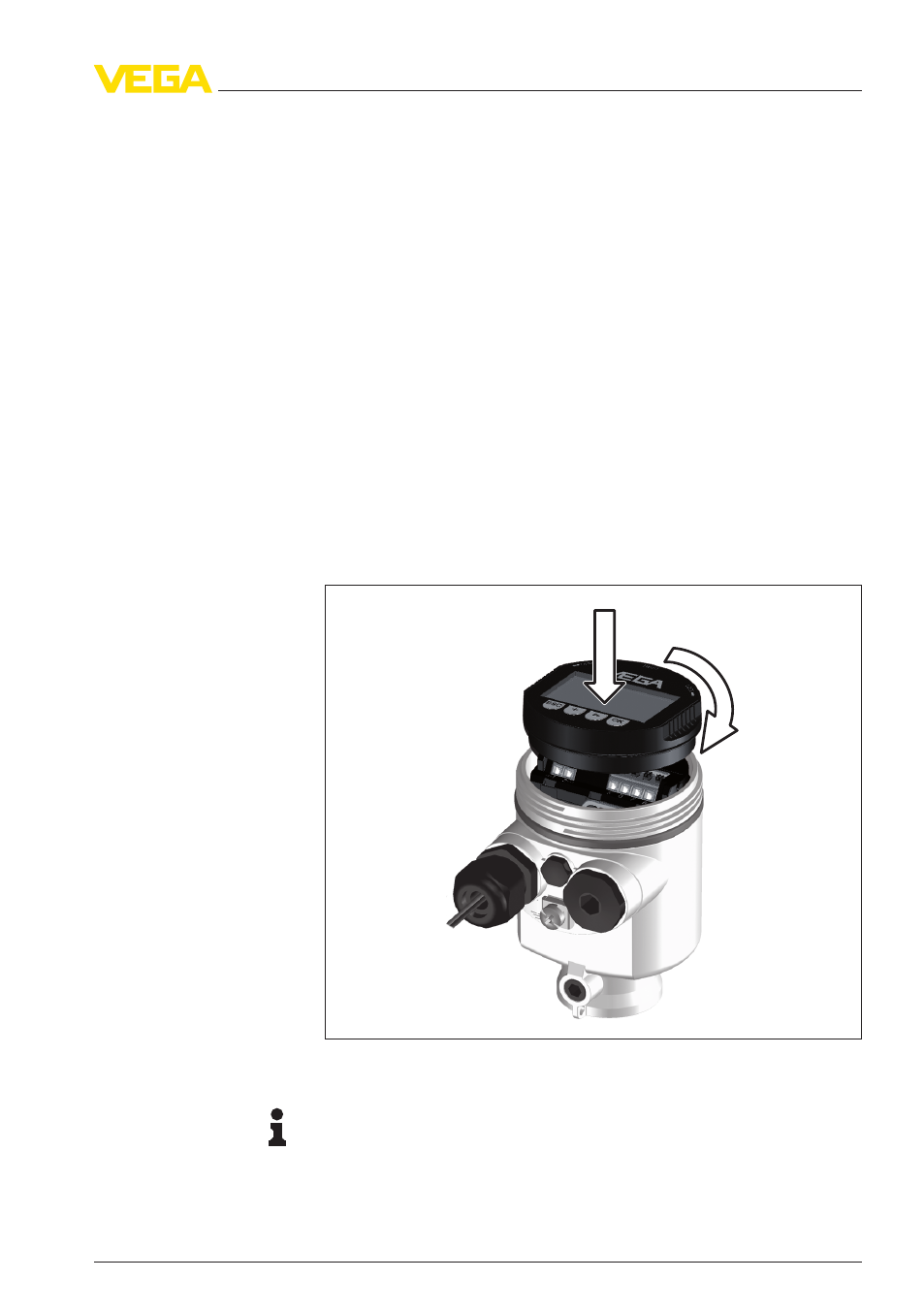

Рис. 24: Установка модуля индикации и настройки в однокамерном
корпусе
Примечание:
При использовании установленного в устройстве модуля инди-
кации и настройки для местной индикации требуется более
высокая крышка корпуса с прозрачным окошком.
