1

2

3

100%

4

5

8

6

7

0%

9

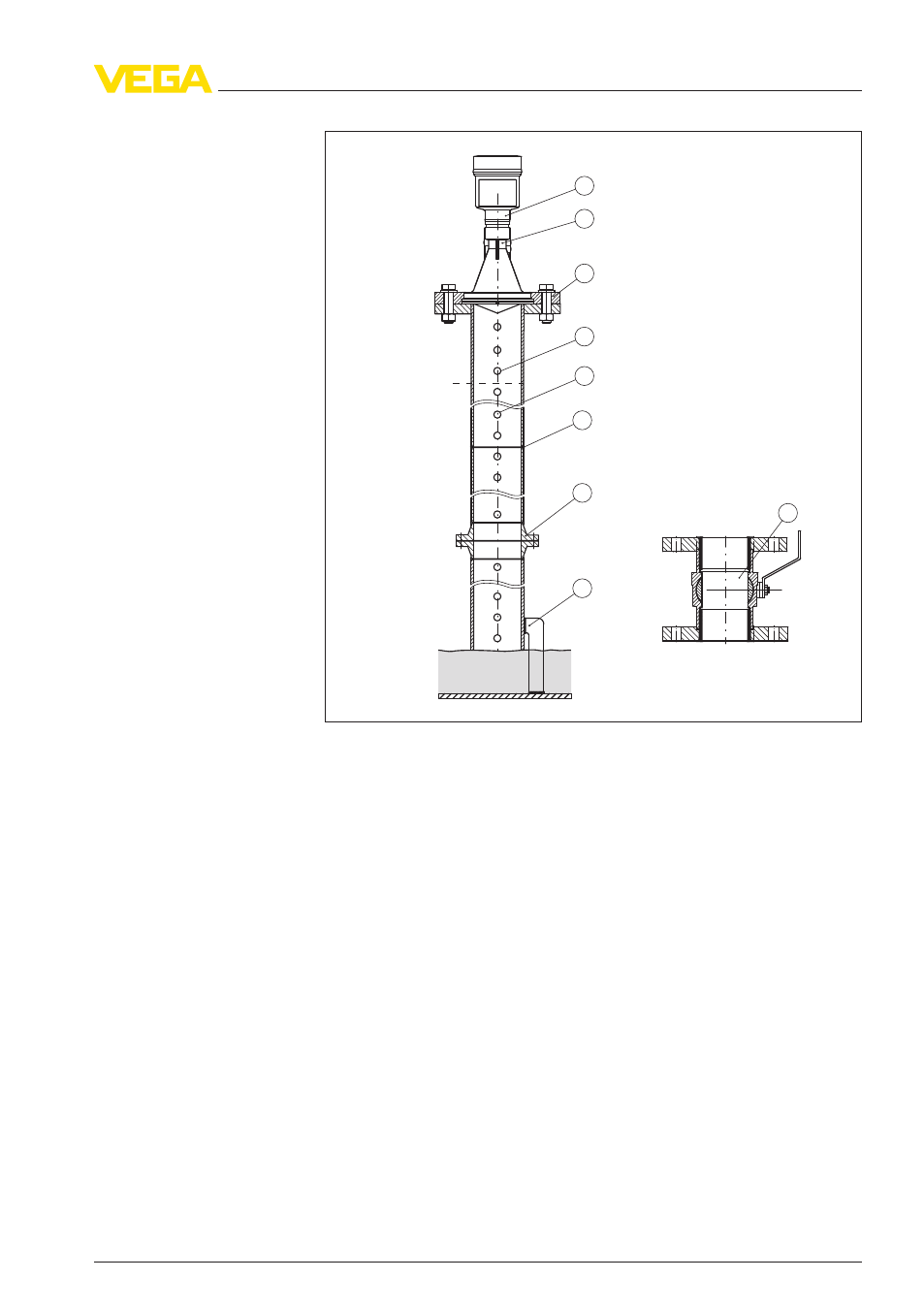

Рис. 16: Монтаж в уравнительной трубе

1

Радарный уровнемер

2

Метка направления поляризации

3

Резьба или фланец на приборе

4

Вентиляционное отверстие

5

Отверстия

6

Сварной шов

7

Приварной фланец

8

Шаровой кран с полным проходом

9

Крепление уравнительной трубы

Указания по ориентации:

l

Учитывать метку поляризации на датчике.

l

У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у ис-
полнения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.

l

Все отверстия в уравнительной трубе должны лежать в
одной плоскости с этой меткой.

Указания по измерению:

l

Точка 100 % должна лежать ниже самого верхнего вентиля-
ционного отверстия и ниже края антенны.

l

Точка 0 % - это конец уравнительной трубы.

VEGAPULS

61 • Разрешение в соответствии с Директивой LPR

23

4 Монтаж
