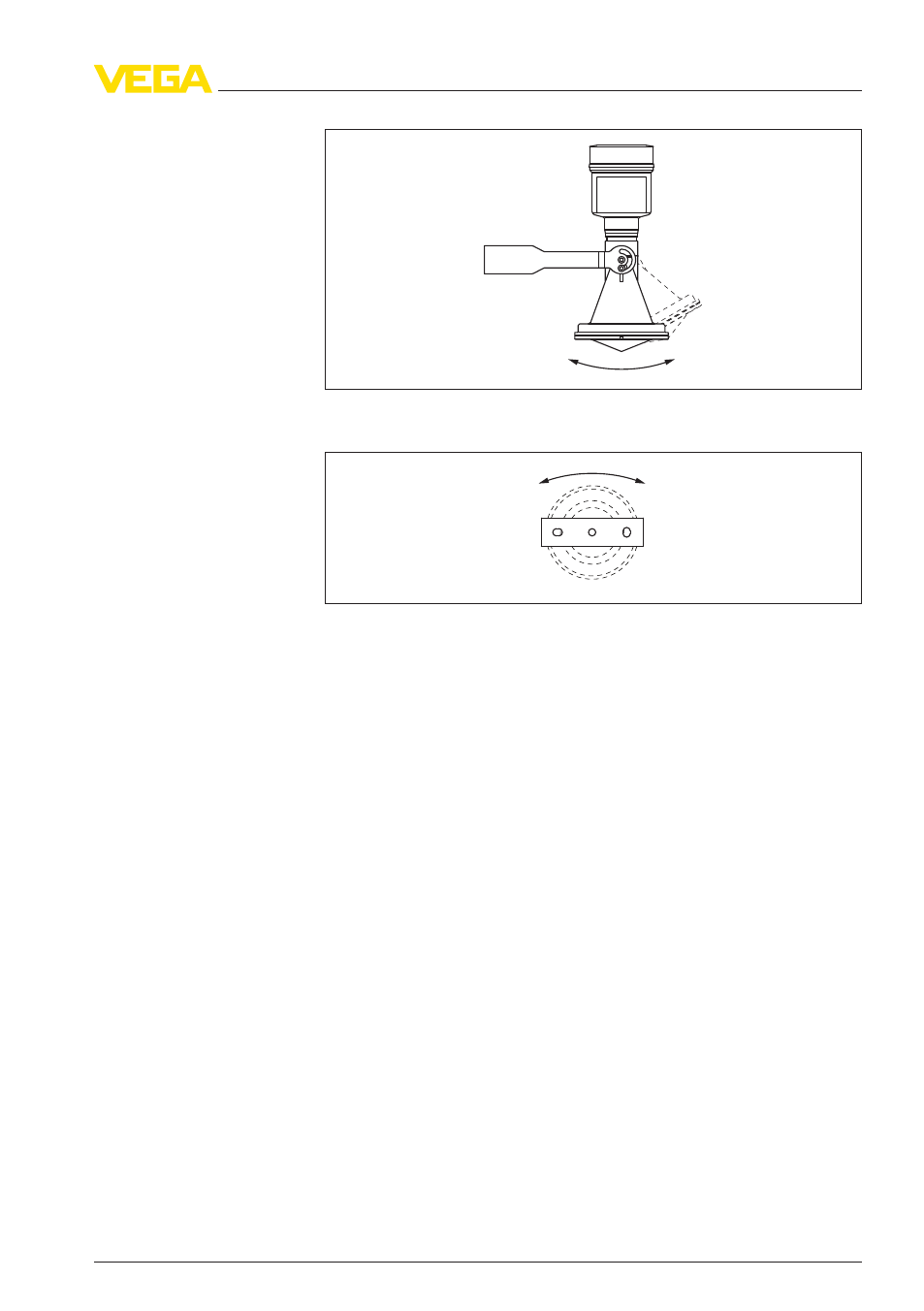

Рис. 3: Установка угла наклона
Рис. 4: При креплении поворачивать в центре
4 .4 Указания по монтажу
Для плотного монтажа исполнения с пластиковой рупорной
антенной и накидным или адаптерным фланцем выполнить
следующее:
1 Использовать подходящее плоское уплотнение, например из
EPDM,
с твердостью по Шору 25 или 50
2 Число винтов фланца соответствует числу отверстий во
фланце
3 Все винты затянуть с моментом, указанным в технических
данных
Излучаемые датчиком радарные импульсы являются электро-
магнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Поворачивая при-
бор на присоединительном фланце или в резьбовом патрубке,
можно за счет положения плоскости поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Плоскость поляризации обозначена метками на присоединении
прибора.
Плотный монтаж пла-
стиковой рупорной ан-
тенны
Плоскость поляриза-
ции
VEGAPULS 61 • Разрешение в соответствии с Директивой LPR 15
4 Монтаж
