Установка подвесного мотора – Инструкция по эксплуатации HONDA BF75A
Страница 42
42
УСТАНОВКА ПОДВЕСНОГО МОТОРА

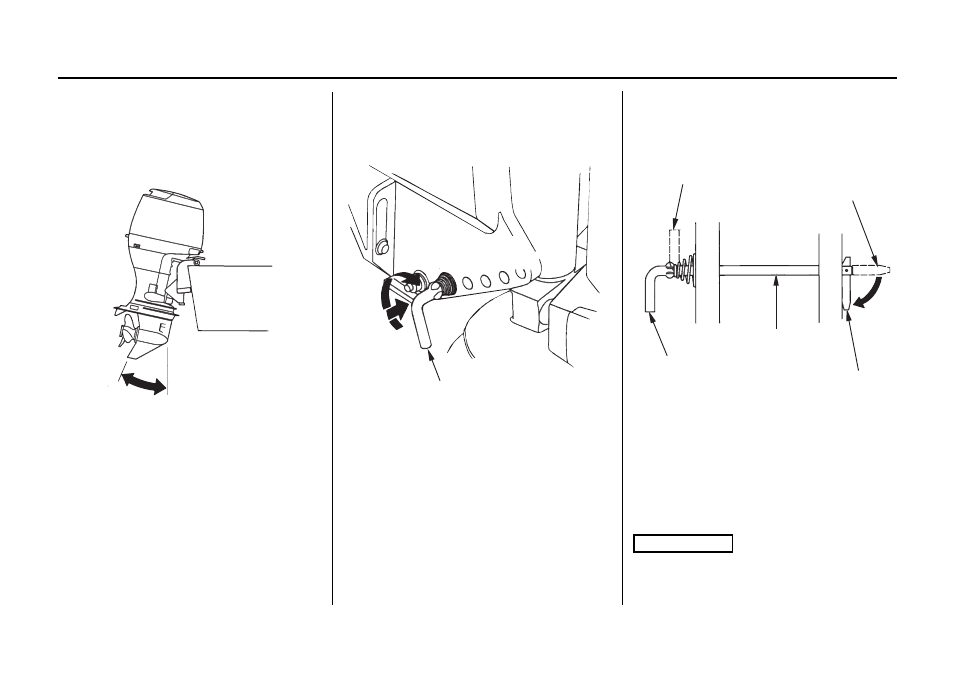

<Регулировка наклона
подвесного мотора>
Регулировка наклона подвесного мотора
проводится в три этапа.
1. Установите желаемый угол наклона
подвесного мотора (см. стр. 86 93).
2. Нажмите вдоль пальца механизма регу
лировки, поверните изогнутый конец
вверх и вытяните палец из отверстия.
3. Вставьте палец в требуемое отверс
тие, поверните отогнутый конец вниз,
для того чтобы зафиксировать палец.
После фиксации потяните за палец и
убедитесь в том, что палец не может
выйти из отверстия.
Во избежание повреждений подвесно
го мотора или лодки убедитесь в том,
что палец надежно зафиксирован.
НАЖАТЬ
СВОБОДНОЕ
ПОЛОЖЕНИЕ ПАЛЬЦА
ПАЛЕЦ МЕХАНИЗМА РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
ПОВЕРНУТЬ ИЗОГНУТЫЙ
КОНЕЦ ПАЛЬЦА ВВЕРХ
ФИКСИРОВАННОЕ
ПОЛОЖЕНИЕ ПАЛЬЦА
ИЗМЕНИТЬ
УГОЛ НАКЛОНА
РЕГУЛИРОВОЧНЫЙ
ПАЛЕЦ
ЗАФИКСИРОВАТЬ
ПОЛОЖЕНИЕ ПАЛЬЦА
ВНИМАНИЕ
