30
ОРГАНЫ УПРАВЛЕНИЯ (модификация Т)
Сервопривод регулировки наклона/
подъема из воды
Для регулирования наклона подвесного
мотора в пределах от 20° до 72° нужно на
жать на выключатель сервопривода.
С помощью сервопривода судоводитель
может придать подвесному мотору нужный
угол подъёма для перемещения по мелко
водью, для причаливания к пляжу или
швартовки, для спуска судна с трейлера.
Указатель наклона мотора
(если установлен)
Указатель наклона работает в диапазоне от
0° до 20°, показывая угол наклона подвесно
го мотора. Указатель наклона нужен при ис
пользовании сервопривода для регулиров
ки наклона с целью получения наилучших
ходовых качеств лодки.
Выключатель сервопривода подъёма
(на колонке двигателя)
Выключатель сервопривода, расположен
ный сбоку на корпусе подвесного мотора,
облегчает подъем мотора из воды для бук
сировки лодки или для осмотра и обслужи
вания подвесного мотора. Этим выключа
телем разрешается пользоваться только
на неподвижной лодке и при неработаю
щем двигателе.

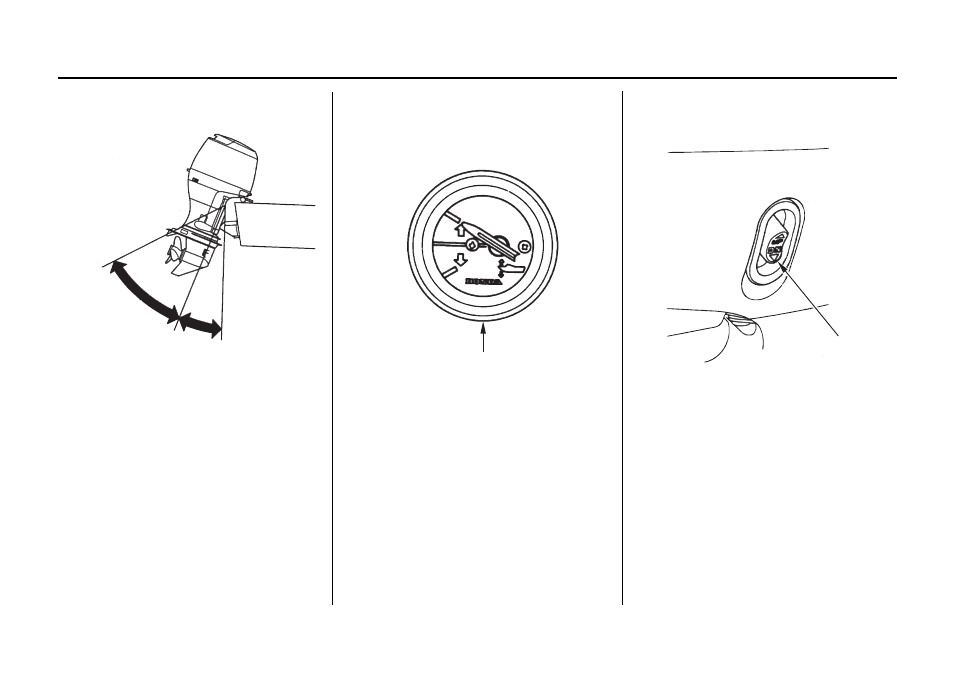

УГОЛ НАКЛОНА
УКАЗАТЕЛЬ УГЛА НАКЛОНА
ВЫКЛЮЧАТЕЛЬ
СЕРВОПРИВОДА
ПОДЪЕМА ИЗ
ВОДЫ
УГОЛ
ПОДЪЕМА
72°
0°
20°
