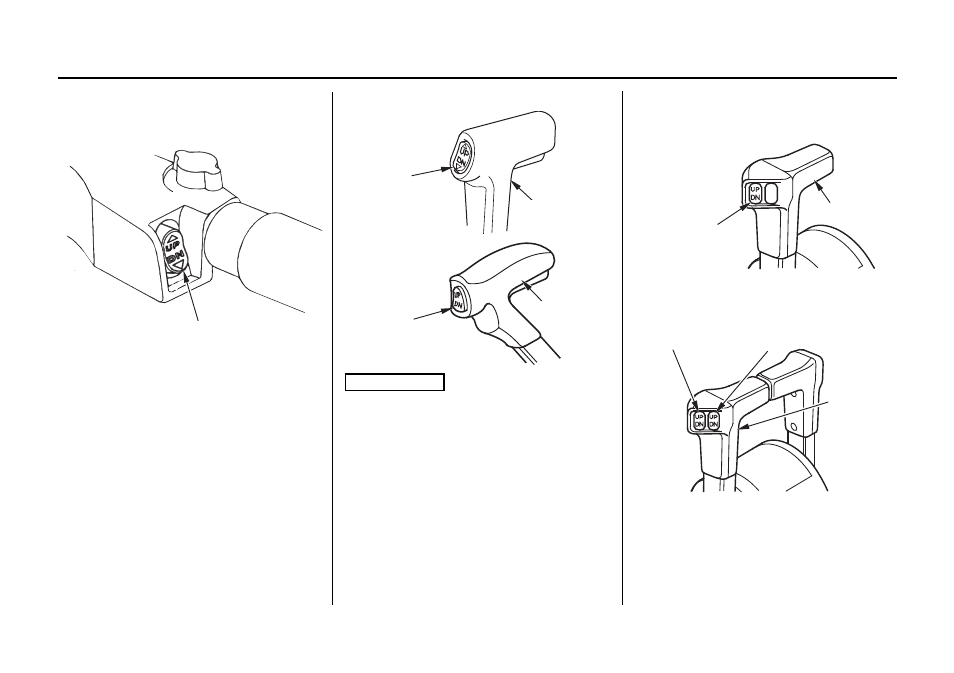

ОРГАНЫ УПРАВЛЕНИЯ (модификация R)
Выключатель сервопривода
регулировки наклона/подъема из воды
(Модификация Н)
Сервопривод регулировки положения
подвесного мотора
Чтобы обеспечить нужный дифферент суд
на, можно воспользоваться возможностью
изменения наклона подвесного мотора в
пределах 0° — 20°, для чего нужно нажать
выключатель сервопривода регулировки
наклона/подъёма мотора. Сервоприводом
можно пользоваться как на ходу так и при
неподвижном судне. Используя сервопри
вод, судоводитель может добиться наи
большего ускорения, скорости движения,
устойчивости на курсе и оптимизировать
расход топлива.
(модификация Rl)
(модификация R2)
Слишком большой угол наклона подвес
ного мотора может стать причиной ого
ления лопастей гребного винта, подсоса
воздуха к винту и резкого увеличения
оборотов двигателя выше допустимого
значения. Слишком большой угол может
также послужить причиной выхода из
строя водяной помпы.
(модификация R3)
(ОДНОМОТОРНОЕ СУДНО)
(ДЛЯ ДВУХМОТОРНОГО СУДНА)
Если на судне установлены два подвесных
мотора, то их положение может регулиро
ваться раздельно при помощи выключателя
на боковой части рычага управления.
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА ИЗ ВОДЫ
ВЫКЛЮЧАТЕЛЬ
СЕРВОПРИВОДА
РЕГУЛИРОВКИ
НАКЛОНА/
ПОДЪЕМА ИЗ
ВОДЫ
ВЫКЛЮЧАТЕЛЬ
СЕРВОПРИВОДА
РЕГУЛИРОВКИ
НАКЛОНА/
ПОДЪЕМА ИЗ
ВОДЫ
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА ИЗ ВОДЫ
(ЛЕВЫЙ) (ПРАВЫЙ)
ВЫКЛЮЧАТЕЛЬ
СЕРВОПРИВОДА
РЕГУЛИРОВКИ
НАКЛОНА/
ПОДЪЕМА ИЗ
ВОДЫ
ВНИМАНИЕ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦ.
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦ.
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦ.
УПРАВЛЕНИЯ
