ОРГАНЫ УПРАВЛЕНИЯ (модификация R)
Рычаг дистанционного управления пред
назначен для переключения муфты ревер
са (передний и задний ход, нейтраль) и уп
равления частотой вращения вала двига
теля. Для того чтобы вывести рычаг дис
танционного управления из нейтрального
положения необходимо нажать вверх
кнопку фиксатора.
ПЕРЕДНИЙ ХОД
При перемещении рычага в положение ПЕ
РЕДНИЙ ХОД (примерно на угол 30 граду
сов вперед от нейтрального положения)
включается передача переднего хода. При
дальнейшем перемещении рычага в том же
направлении происходит увеличение сте
пени открытия дроссельной заслонки и
увеличение скорости движения лодки пе
редним ходом.
НЕЙТРАЛЬ
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД
При перемещении рычага в положение
ЗАДНИЙ ХОД (примерно на угол 30 граду
сов назад от нейтрального положения)
включается передача заднего хода. При
дальнейшем перемещении рычага в том
же направлении происходит увеличение
степени открытия дроссельной заслонки и
увеличение скорости движения лодки зад
ним ходом.
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
МАКСИМАЛЬНОЕ
МАКСИМАЛЬНОЕ
МИНИМАЛЬНОЕ
МИНИМАЛЬНОЕ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ПЕРЕДНИЙ ХОД
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
ПЕРЕДНИЙ ХОД

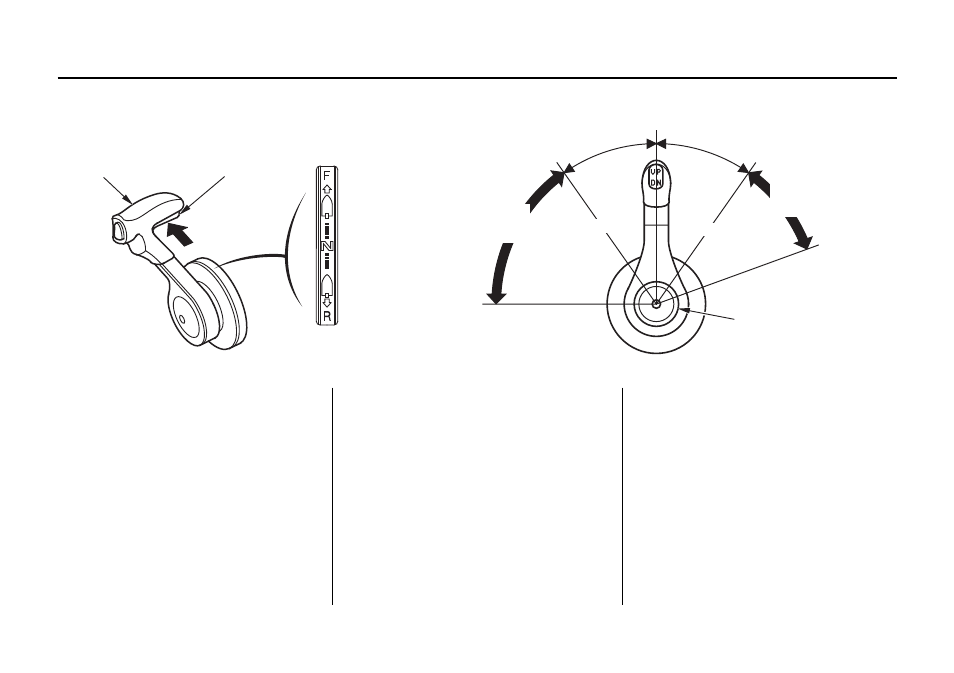

Рычаг дистанционного управления
(модификация R2)
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
