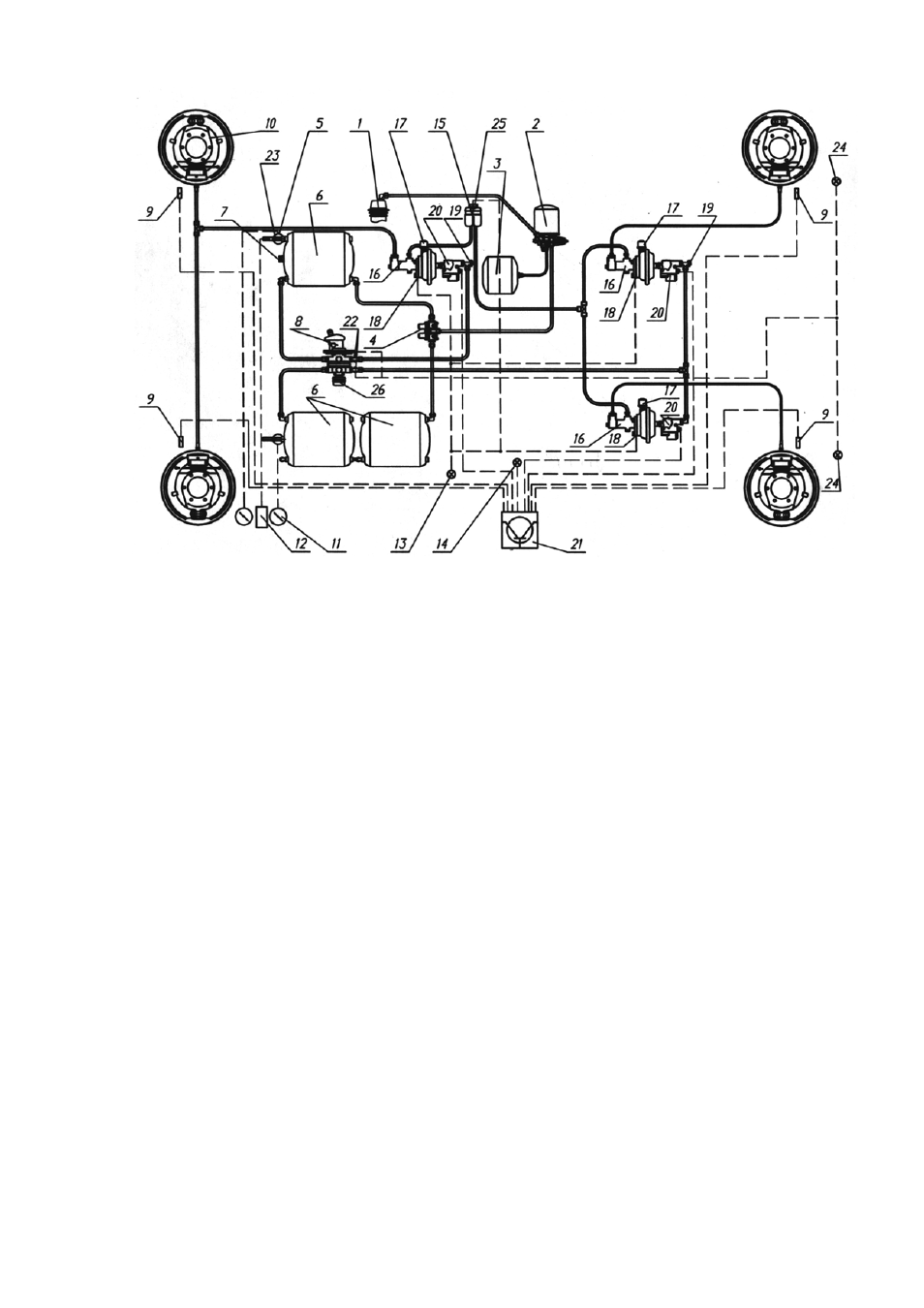

Рис. 7.6. Принципиальная схема тормозной системы автомобилей с АБС:
1 - компрессор
; 2 - воздухоосушитель; 3 – регенерационный воздушный баллон; 4 – за-
щитный двухконтурный клапан
; 5 – датчик падения давления воздуха; 6 – воздушный
баллон
; 7 – кран слива конденсата; 8 – тормозной двухсекционный кран с рычагом; 9 –
датчик частоты вращения ротора АБС
; 10 – тормозной механизм с ротором; 11 – манометр
электрический
; 12 - зуммер; 13 – сигнализатор аварийного хода поршня и падения уровня
тормозной жидкости
; 14 – сигнализатор АБС; 15 – бачок двухсекционный 16 – пневмо-
усилитель с главным цилиндром
; 17 - фильтр; 18 – датчик аварийного хода поршня; 19 –
клапан контрольного вывода
; 20 – модулятор АБС; 21 – блок управления АБС; 22 – дат-
чик включения сигнала «СТОП»
; 23 – датчик манометра; 24 – лампа сигнала «СТОП»; 25
– датчик падения уровня тормозной жидкости
; 26 – шумоглушитель
Сигнализатор неисправности АБС загорается на несколько секунд при
каждом включении зажигания, а затем гаснет, что подтверждает исправность
системы АБС. Постоянное горение сигнализатора или его загорание в дви-
жении указывает на неисправность АБС.
При неисправности АБС автомобиль должен быть проверен на станции
технического обслуживания.
