5. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ
Расположение органов управления автомобилей ГАЗ-3307 и ГАЗ-3309
показано на рис. 5.1.

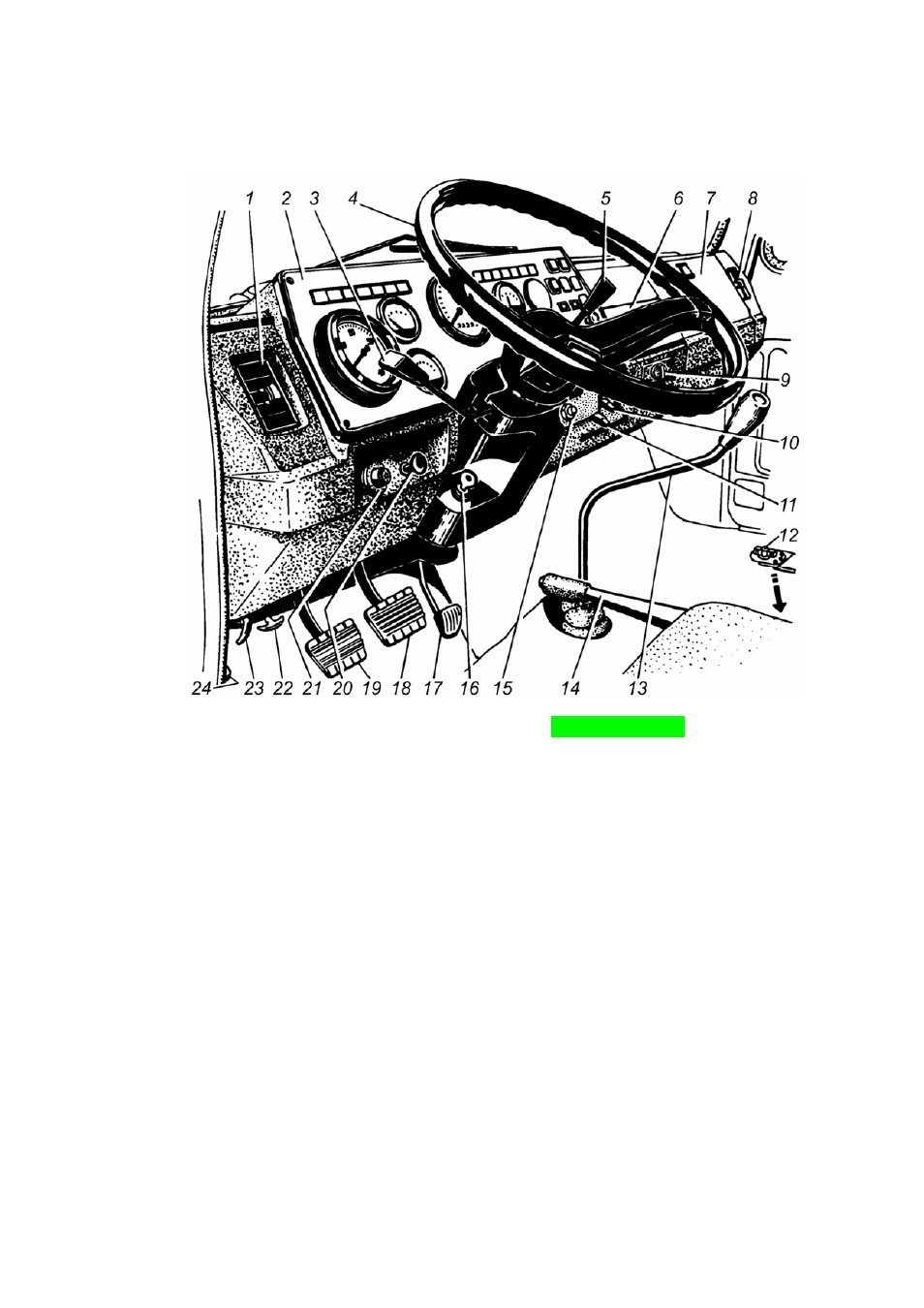

Рис. 5.1. Органы управления (д.б. новый рис.)
1, 8 – патрубки обдува стёкол кабины.
2 – щиток приборов.
3 – рычаг переключения указателей поворота, света фар и звукового
сигнала*. Рычаг имеет шесть фиксированных положений – I, II, III, IV,
V и VI и четыре нефиксированных положения «А» (рис. 5.2 и 5.3). Если
рычаг переключения находится в положении I , а ручка центрального
переключателя света в положении II, то горит ближний свет фар. Пере-
местив рычаг в положение II – горит дальний свет фар и загорается сиг-
нализатор синего цвета. При неоднократном перемещении рычага пере-
ключателя из положения I на себя вдоль рулевой колонки (положение
нефиксируемое) происходит сигнализация дальним светом фар. При на-
жатии на кнопку рычага (из любого его положения) вдоль оси включает-
ся звуковой сигнал (без фиксации) – см. рис. 5.2.
_______________
*На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и
стеклоомывателя (см. рис.5.5).
