10 – ручка управления подачей воздуха в отопитель.
При верхнем положении ручки в отопитель поступает только наружный
воздух, при нижнем – воздух из кабины. При любом промежуточном
положении заслонки в отопитель поступает смесь наружного воздуха и
воздуха из кабины.
11 – ручка управления краником отопителя. Включает подачу жидкости
из системы охлаждения двигателя в радиаторы отопителя кабины.
12 – выключатель аккумуляторных батарей (устанавливается на часть ав-
томобилей).
13 – рычаг коробки передач. Схема переключения передач показана на рис.
5.7.

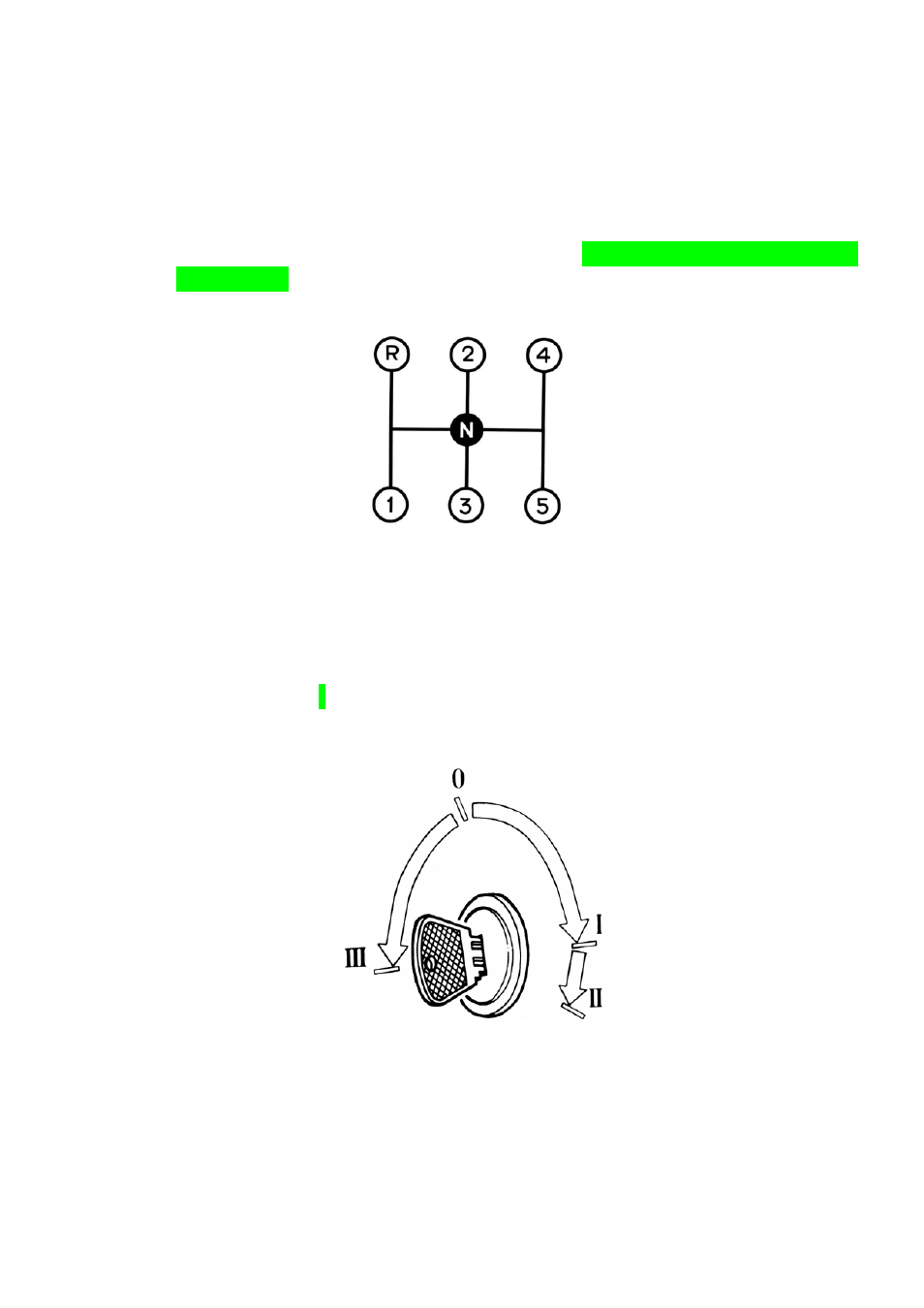

Рис. 5.7. Схема переключения передач
14 – рычаг стояночного тормоза.
15 – выключатель кнопочный пусковых свечей накаливания (для ГАЗ-
3309 с двигателем Д-245.7 ЕЗ).
16 – выключатель зажигания, стартера и противоугонного устройства
(для ГАЗ-3307); приборов электрооборудования, стартера и противо-
угонного устройства (для ГАЗ-3309).
Ключ выключателя имеет четыре положения (рис. 5.8.):
Рис. 5.8. Положения ключа выключателя зажигания
(контрольно–измерительных приборов),
стартера и противоугонного устройства
0 – всё выключено;
I – включено зажигание (ГАЗ-3307), включены контрольно – измери-
тельные приборы (ГАЗ-3309);
