При очень высоких температурах окружающего воздуха в летнее время
года необходимо использовать систему отопления.
Для этого нужно включить вентиляторы выключателями на щитке при-
боров, открыть заслонку 4 (см. рис. 7.1) короба воздухозаборника, переведя
рукоятку 14 в крайнее верхнее положение.
Краник отопителя при этом должен быть полностью закрыт – рукоятка
15 должна находится в крайнем нижнем фиксированном положении.
Таким образом, наружный воздух будет поступать в кабину автомобиля
через патрубки 2 и 6, боковые патрубки 1 и 7, а также в ноги водителя и пас-
сажира.
Вентиляция кабины может осуществляться и с помощью опускных и по-
воротных стекол дверей.
7.5. РЕГУЛИРОВКА ФАР
Регулировка фар производится в следующем порядке:
1. Установить ненагруженный автомобиль на расстоянии 10 метров от
экрана, на котором сделана разметка в соответствии с рис. 7.2. Ось автомо-
биля должна быть перпендикулярна экрану.

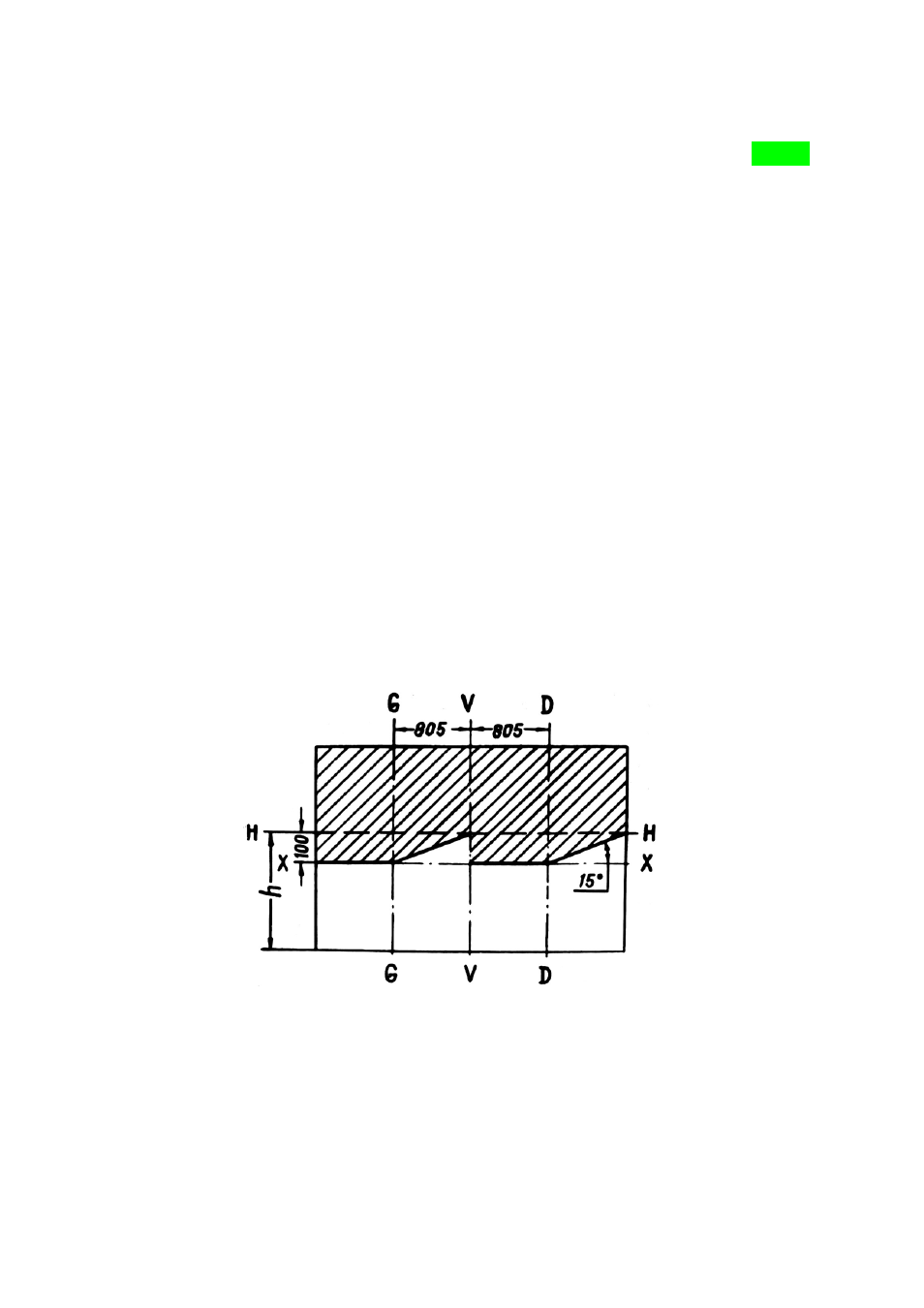

Рис. 7.2. Разметка экрана для регулировки фар:
h – высота от дороги до центра фар
2. Проверить давление воздуха в шинах. В случае необходимости дове-
сти его до нормы.
3. Снять ободки с фар, отвернув винт.
4. Включить свет фар, убедиться, что у обеих фар одновременно загора-
ется дальний или ближний свет.
