Страница 23
II – включены зажигание и стартер (ГАЗ-3307), включены контроль –
измерительные приборы и стартер (ГАЗ-3309);
III – зажигание выключено и, при вынутом ключе, включено противо-
угонное устройство (ГАЗ-3307); контрольно – измерительные приборы
выключены и, при вынутом ключе, включено противоугонное устройст-
во (ГАЗ-3309).
Для выключения противоугонного устройства вставить ключ и, слегка
покачивая рулевое колесо вправо-влево, повернуть ключ в положение 0.
Во избежание выхода из строя контактной части выключателя приборов
и стартера не оставляйте ключ в промежуточном положении.
17 – педаль дроссельных заслонок (ГАЗ-3307) или педаль управления по-
дачей топлива (ГАЗ-3309).
18 – педаль тормоза.
19 – педаль сцепления.
20 – ручка ручного управления привода подачи топлива.
21 – выключатель аварийной сигнализации (рис. 5.9).
При включенном положении одновременно горят в мигающем режиме
все лампы указателей поворота и красный сигнализатор внутри кнопки
выключения аварийной сигнализации.
22 – ручка тяги жалюзи.
23 – ручка замка капота.
24– штепсельная розетка.

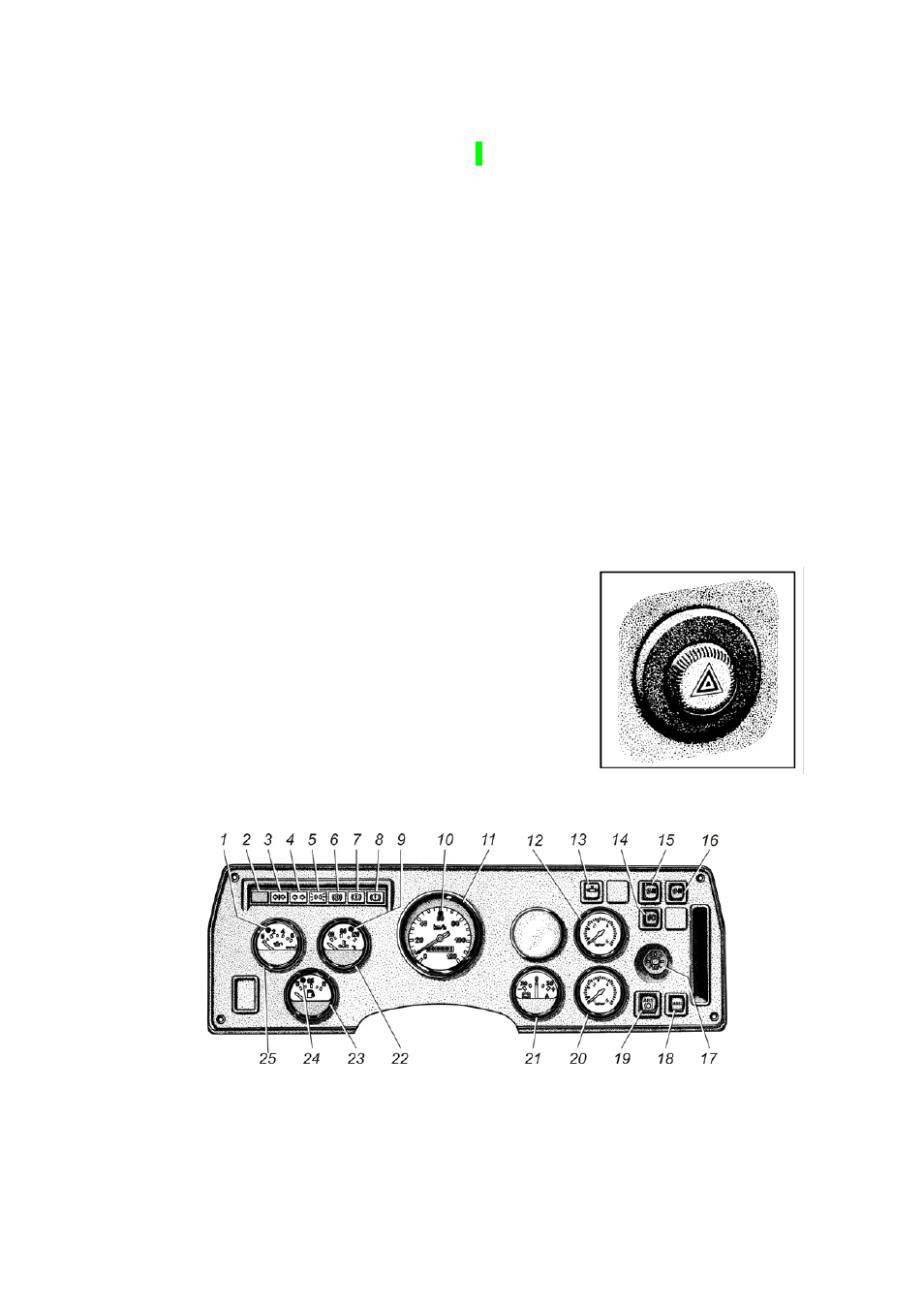

Рис. 5.9. Кнопка выключателя системы аварийной
сигнализации
Расположение приборов автомобиля ГАЗ-3307 показано на рис. 5.10.
Рис. 5.10. Щиток приборов автомобиля ГАЗ-3307
1 – сигнализатор (красный) аварийного падения давления масла и засо-
рённости масляного фильтра. Загорается при давлении масла
40-80 кПа (0,4-0,8 кгс/см
2
).
