Для получения оптимального эффекта при экстренном торможении ав-
томобиля с использованием АБС необходимо нажимать на тормозную педаль
с максимальным усилием, при одновременном нажатии на педаль сцепления.
Электрическая часть АБС состоит из 4-х датчиков АБС (в колёсных уз-
лах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления
(БУ) АБС (в кабине на правой боковине), кнопки диагностики АБС (на щитке
приборов), сигнализатора неисправности АБС (на щитке приборов для ГАЗ-
3307, в правом блоке контрольных ламп для ГАЗ-3309) и жгута АБС, соеди-
няющего датчики и модуляторы с БУ АБС.
К БУ АБС подключены две цепи питания: для модуляторов через 3-й
предохранитель 25А в блоке предохранителей АБС и непосредственно для
БУ АБС через 1-й предохранитель 5А в блоке предохранителей АБС. Пита-
ние воздухоосушителя осуществляется через 2-й предохранитель 10А. Блок
предохранителей АБС расположен за заглушкой, находящейся ниже заглуш-
ки блоков предохранителей.

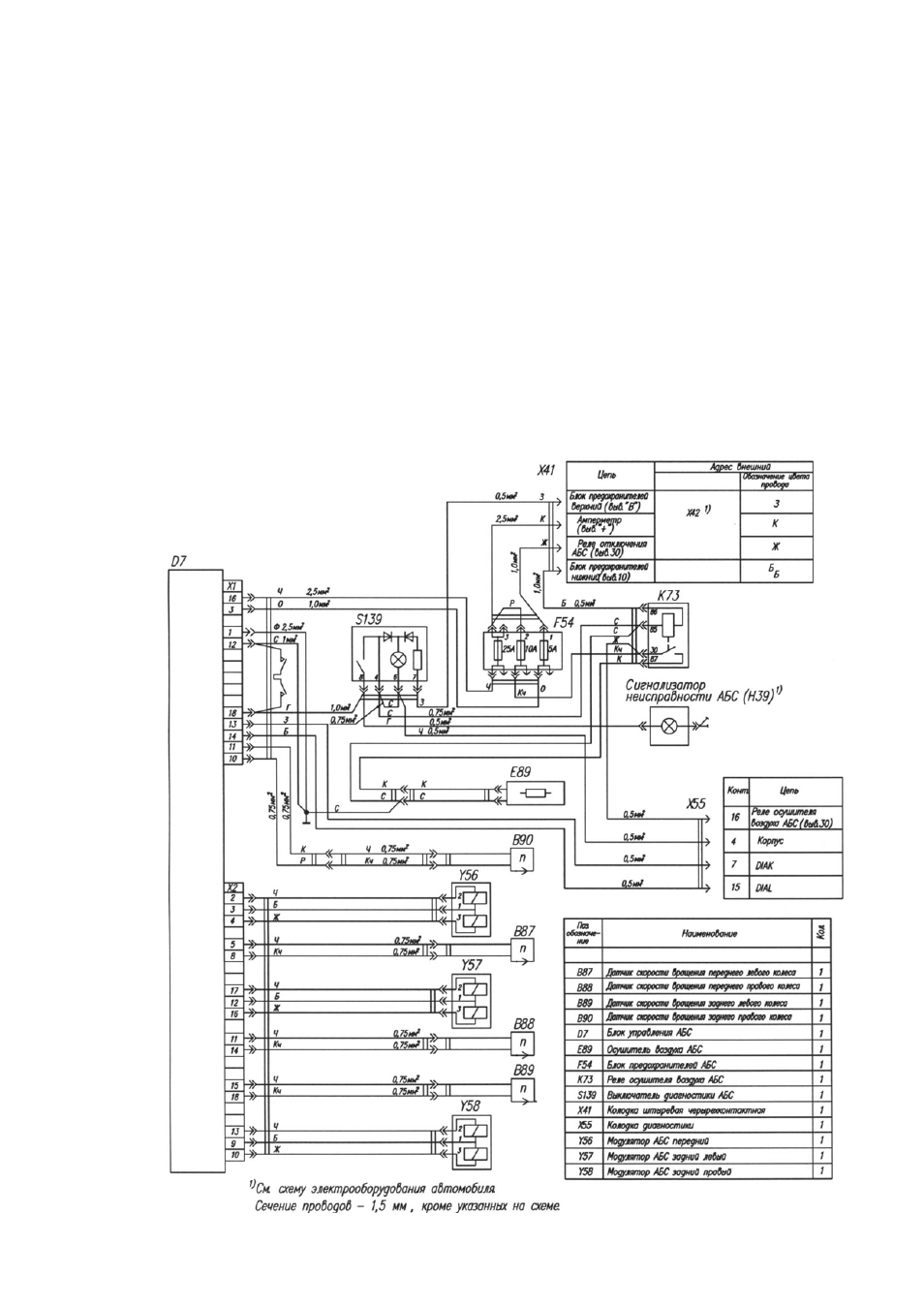

Рис. 7.5. Электрическая схема антиблокировочной системы тормозов
