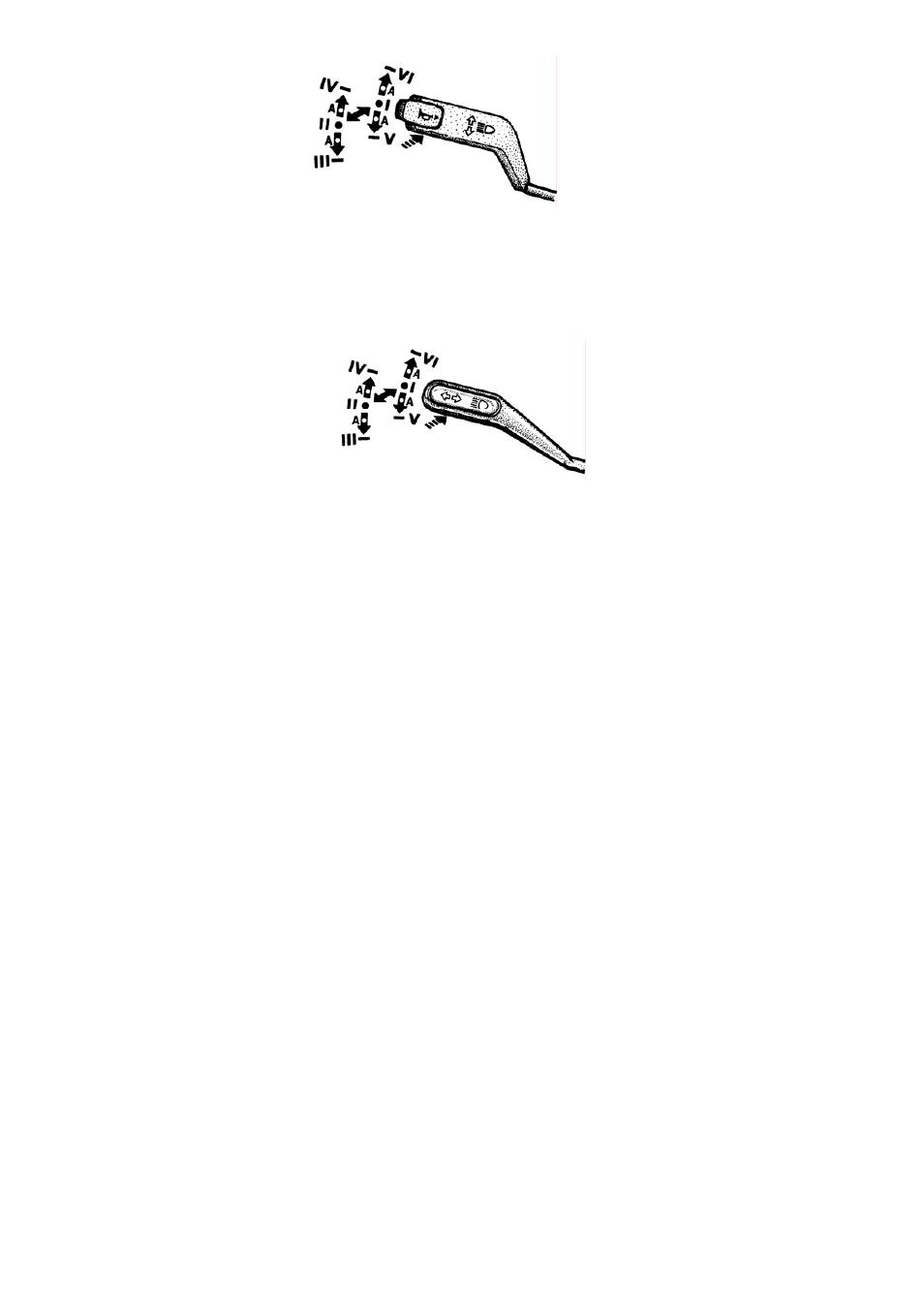

Рис. 5.2. Положение рычага
переключателя указателей поворота
и света фар (со звуковым сигналом
)
Рис. 5.3. Положения рычага
переключателя указателей поворота
и света фар (без звукового сигнала)
При перемещении рычага из положения I или II вверх в положение VI
или IV (правый поворот) или вниз в положение V или III (левый пово-
рот) включаются указатели поворота и на комбинации приборов загора-
ется зелёный мигающий сигнализатор. Переключатель имеет автомати-
ческое устройство для возвращения рычага в положение I или II после
окончания поворота. Для кратковременного включения указателей по-
ворота рычаг переключателя необходимо перевести в соответствующее
нефиксированное положение «А». При отпускании рычаг возвращается
в положение I или II.
4 – рулевое колесо.
5 – рычаг переключателя стеклоочистителя, стеклоомывателя и звуко-
вого сигнала*. При положении рычага (рис. 5.4.): 0 – стеклоочиститель
выключен; I – включена малая скорость стеклоочистителя; II – включена
большая скорость стеклоочистителя; III- включена прерывистая работа
стеклоочистителя. При положении рычага (рис. 5.5): 0 – стеклоочисти-
тель выключен; I – включена прерывистая работа стеклоочистителя; II –
включена малая скорость стеклоочистителя; III – включена большая
скорость стеклоочистителя.
Если в переключателе не установлен выключатель звукового сигнала
(рис. 5.4.), то перемещением рычага на себя (в направлении стрелки) из
положения 0 кратковременно включаются омыватель и стеклоочисти-
тель.
______________
*На части автомобилей звуковой сигнал включается переключателем указателей поворота
и света фар (см. рис. 5.2).
