225

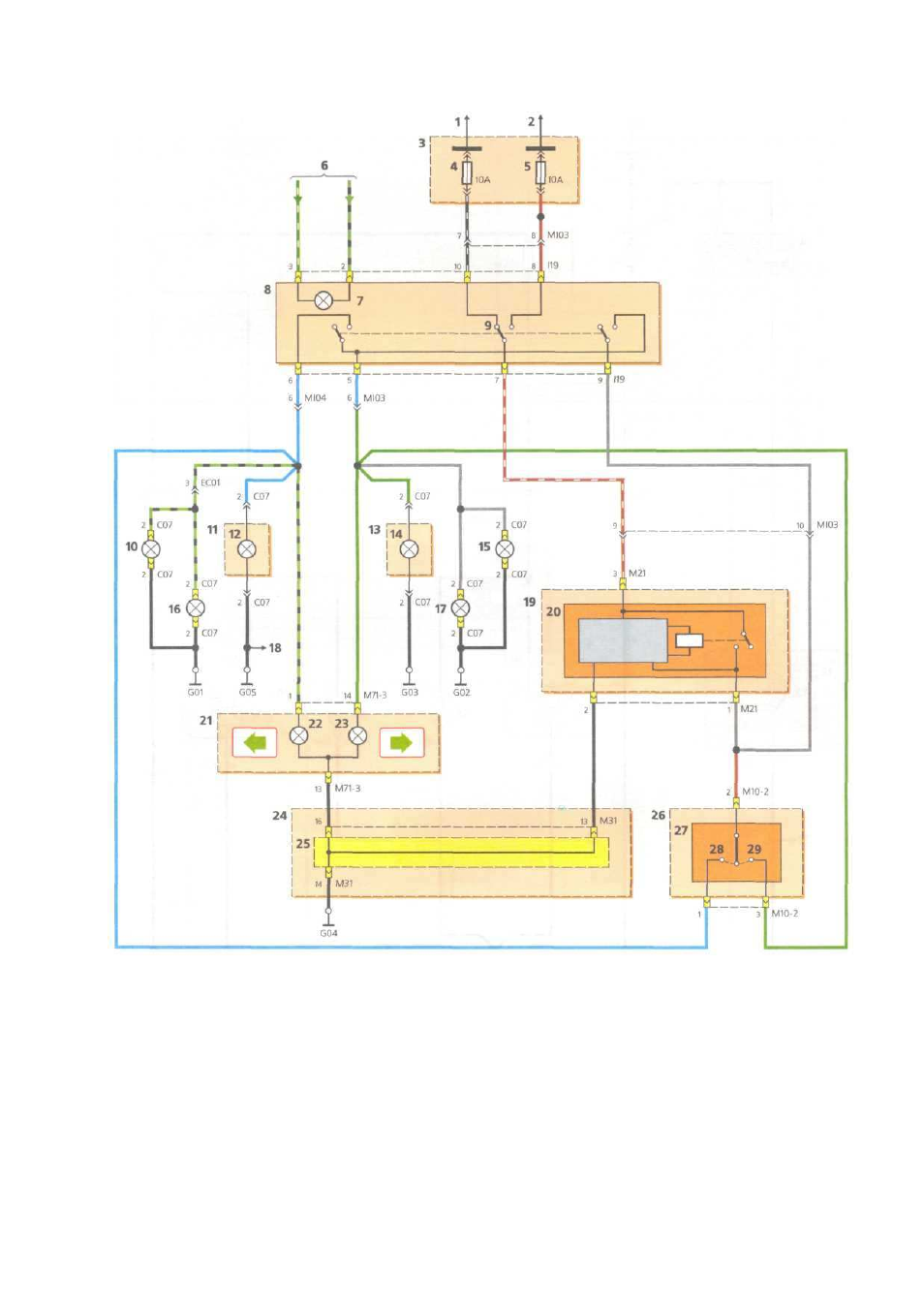

Схема включения указателей поворота и аварийной световой сигнализации : 1 — к источнику питания при поло -
жениях выключателя зажигания «ON» или «START»; 2 — к источнику питания ; 3 — блок предохранителей в салоне ; 4 — предохрани -
тель цепи указателей поворота ; 5 — предохранитель цепи аварийной световой сигнализации ; 6 — от колодки жгута проводов панели
приборов ; 7— лампа подсветки ; 8 — выключатель аварийной световой сигнализации ; 9 — контакты выключателя аварийной све -
товой сигнализации ; 10 — лампа левого бокового указателя поворота ; 11 — левый задний фонарь ; 12 — лампа левого заднего
указателя поворота ; 13 — правый задний фонарь ; 14 — лампа правого заднего указателя поворота ; 15 — лампа правого бокового ука -
зателя поворота ; 16 — лампа левого переднего указателя поворота ; 17 — лампа правого переднего указателя поворота ; 18 — к ан -
тенне ; 19 — блок реле в салоне ; 20 — реле указателей поворота и аварийной световой сигнализации ; 21 — комбинация приборов ;
22 — контрольная лампа указателей левого поворота и аварийной световой сигнализации ; 23 — контрольная лампа указателей пра -
вого поворота и аварийной световой сигнализации ; 24 — блок предохранителей в салоне ; 25 — контактный разъем ; 26 — левый под -
рулевой переключатель ; 27 — переключатель указателей поворотов ; 28 — « левый поворот »; 29 — « правый поворот »
